A B
A
Плоский коллектор без жидкостной камеры
DPL = 60 Вт/м
2
B
Плоский коллектор с жидкостной камерой
DPL = 100 Вт/м
2
Указание
Для вакуумных трубчатых коллекторов с передачей тепла по
принципу тепловых трубок можно независимо от монтажного
положения принять расчетную паропроизводительность
100 Вт/м
2
.
Участок трубопровода, находящийся в режиме стагнации под
воздействием пара (участок распространения пара), рассчиты-
вается, исходя из баланса между паропроизводительностью
коллекторной панели и потерями тепла в трубопроводе. Для
мощности потерь в трубопроводе контура гелиоустановки, изго-
товленного из обычной медной трубы со 100 %-ной изоляцией,
принимаются следующие взятые из практического применения
значения:
Размеры Потери тепла, Вт/м
12 x 1/15 x 1/18 x 1 25
22 x 1/28 x 1,5 30
■ Участок распространения пара меньше длины трубопроводов
в контуре гелиоустановки (подающая и обратная магистраль)
между коллектором и расширительным баком:
Пар в случае стагнации не должен достичь расширительного
бака. При проектировании расширительного бака должен быть
учтен вытесненный объем (коллекторная панель и наполнен-
ный паром трубопровод).
■ Участок распространения пара больше длины трубопроводов
в контуре гелиоустановки (подающая и обратная магистраль)
между коллектором и расширительным баком:
Проектирование участка охлаждения (радиатор) для защиты
мембраны расширительного бака от термической перегрузки
(см. изображения ниже). На этом участке охлаждения пар
снова конденсируется, в результате чего сжиженный теплоно-
ситель доводится до температуры ниже 70 °C.

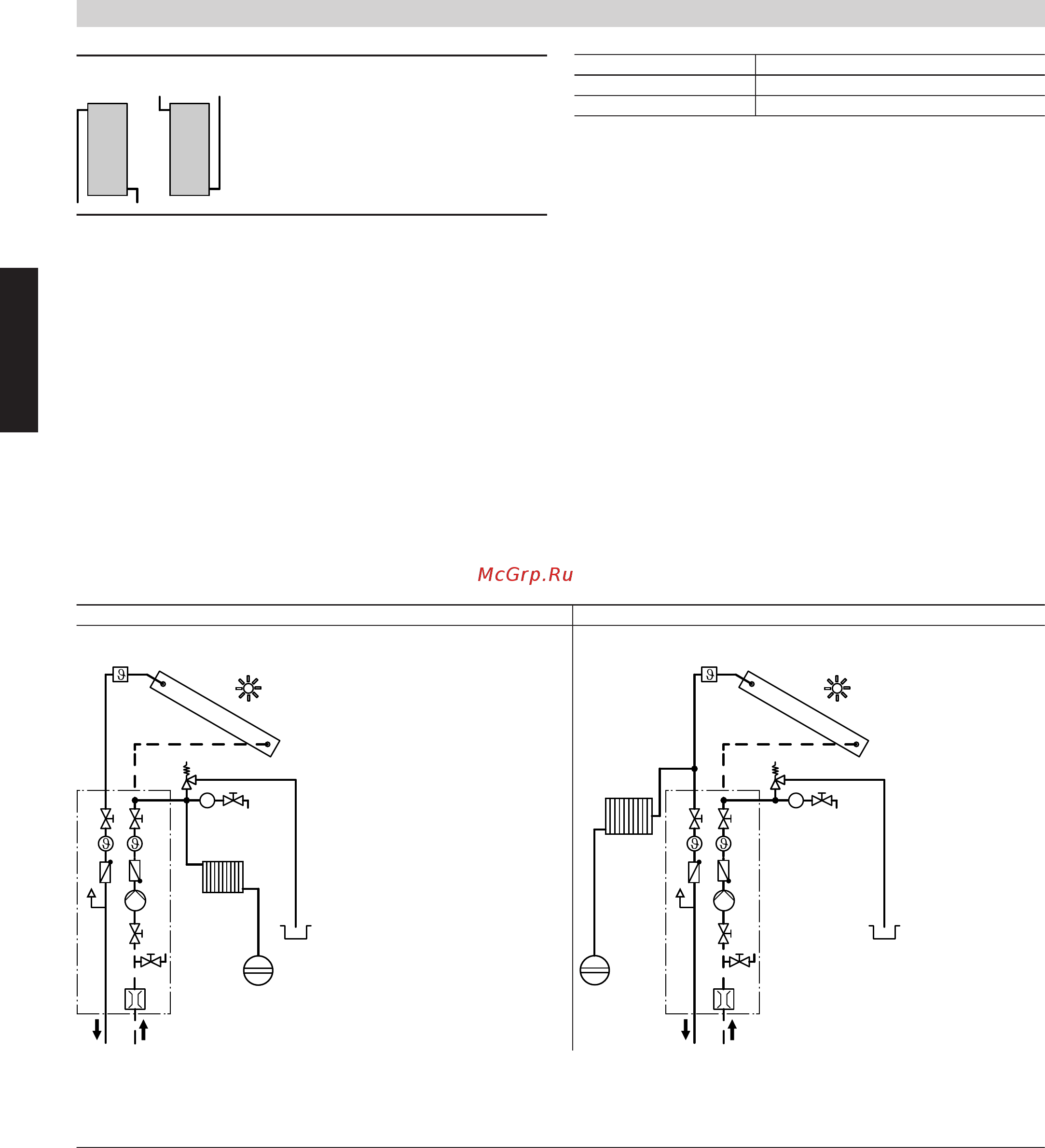

Расширительный бак и радиатор в обратной магистрали Расширительный бак и радиатор в подающей магистрали
Возможно расширение пара в подающей и обратной магистрали.
P
B
C
D
E
A
Возможно расширение пара только в подающей магистрали.
P
E
D
B
C
A
A
Коллектор
B
Предохранительный клапан
C
Насосная группа Solar-Divicon
D
Радиатор
E
Расширительный бак
Необходимая остаточная холодопроизводительность определ-
яется как разность между паропроизводительностью коллектор-
ной панели и мощностью потерь тепла в трубопроводах до точки
подключения расширительного бака и радиатора.
Указание
Для расчета остаточной холодопроизводительности и опре-
деления параметров радиатора на веб-сайте
www.viessmann.com доступна программа "SOLSEC".
Программа предлагает 3 варианта охлаждения:
■ неизолированный трубопровод достаточной длины в отводе к
расширительному баку
■ входной бак достаточного размера в расчете на холодопроиз-
водительность
■ стагнационный радиатор с надлежащими параметрами
В качестве радиатора принимаются обычные радиаторы отопле-
ния, мощность которых определяется при 115 K. Для пояснения
в программе приведена тепловая мощность при 75/65 °C.
Указания по проектированию и эксплуатации
(продолжение)
148
VIESMANN
VITOSOL
16
5829 440 RU
