7.1 Описание изделия

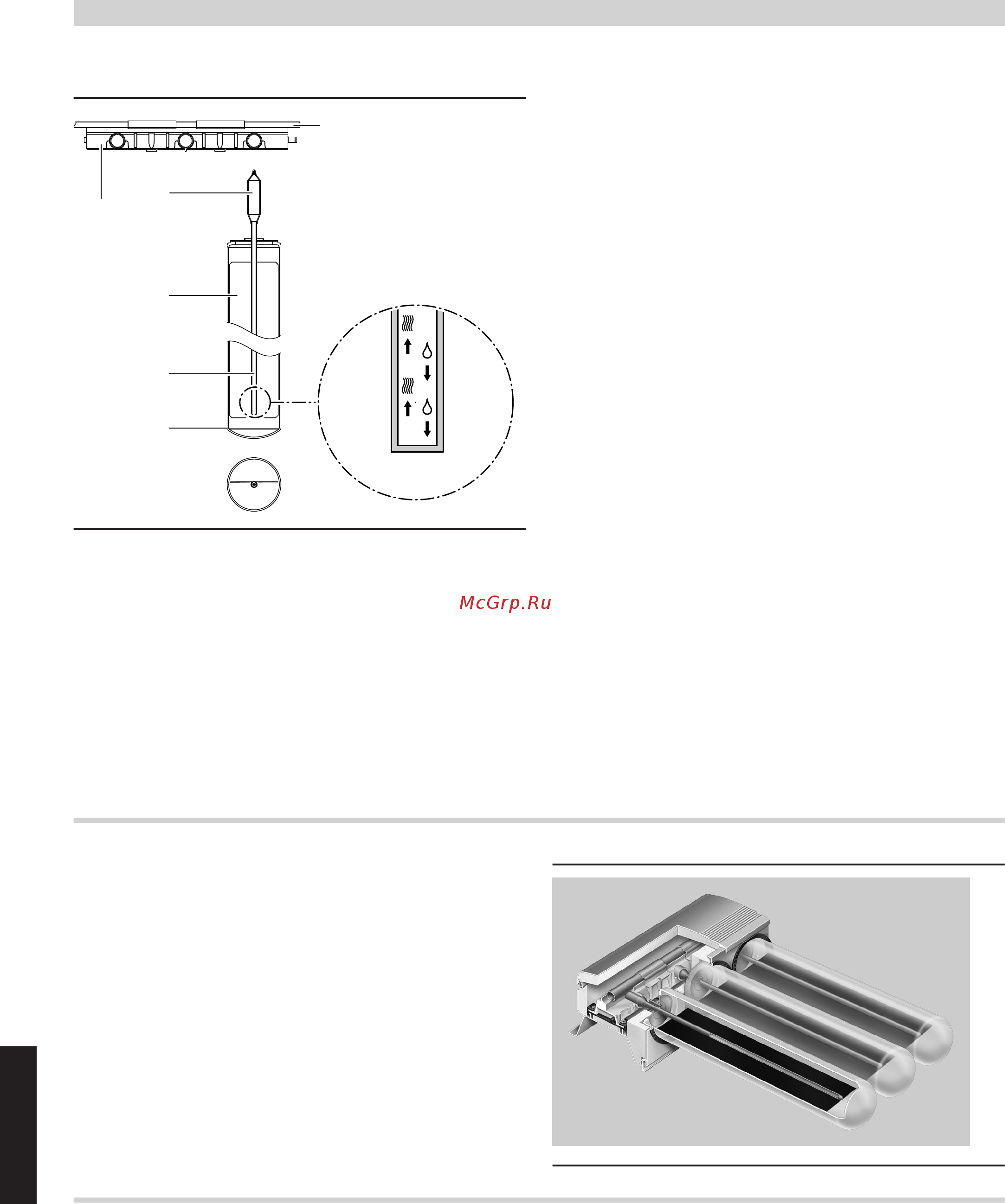

A
C
D
E
F
B
A
Медно-алюминиевый теплообменный блок
B
Медный коллектор
C
Конденсатор
D
Поглотитель
E
Тепловая трубка
F
Вакуумная стеклянная трубка
Вакуумные трубчатые коллекторы Vitosol 200-T, тип SPE
имеются в следующих исполнениях:
■
1,63 м
2
с 9 вакуумными трубками
■
3,26 м
2
с 18 вакуумными трубками
Коллекторы Vitosol 200-T, тип SPE могут устанавливаться на
скатных и плоских крышах, а также на фасадах или в произволь-
ном месте.
На скатных крышах коллекторы могут монтироваться как в про-
дольном (вакуумные трубки расположены под прямым углом к
коньку), так и в поперечном (вакуумные трубки расположены
параллельно коньку) направлении.
В каждую вакуумную трубку встроен металлический поглотитель
с высокоизбирательным покрытием. Металлический поглотитель
обеспечивает высокий уровень поглощения солнечной энергии и
низкий уровень излучения тепловой энергии.
В поглотителе установлена тепловая трубка, заполненная испа-
ряющейся жидкостью. Тепловая трубка подсоединена к конден-
сатору. Конденсатор находится в медно-алюминиевом теплооб-
менном блоке.
Соединение относится к так называемому "сухому типу", что
позволяет поворачивать и заменять трубки, в том числе, при
заполненной установке, находящейся под давлением.
Тепло передается от поглотителя на тепловую трубку. За счет
этого рабочая жидкость испаряется. Пар поднимается в конден-
сатор. В теплообменнике с медным коллектором, где находится
конденсатор, тепло передается протекающему теплоносителю.
При этом происходит конденсация пара. Конденсат возвра-
щается в нижнюю часть тепловой трубки, и процесс повтор-
яется.
Для обеспечения циркуляции испаряющейся жидкости в теп-
лообменнике угол наклона должен быть больше нуля.
Осевое вращение вакуумных трубок обеспечивает возможность
оптимальной ориентации поглотителя относительно солнца.
Вакуумные трубки могут быть повернуты на угол 45° без повы-
шенного затенения площади поглотителя.
Коллекторы с площадью поглотителя до 20 м
2
могут быть объ-
единены в коллекторную панель. Для этого поставляются гибкие
теплоизолированные соединительные трубы, загерметизирован-
ные уплотнениями круглой формы.
Комплект подключений с обжимными резьбовыми соединениями
позволяет без труда соединить коллекторную панель с системой
трубопроводов контура гелиоустановки. Датчик температуры
коллектора устанавливается в держателе датчика на сборной
трубе в соединительном корпусе коллектора.
Преимущества
■ Высокоэффективный вакуумный трубчатый коллектор с тепло-
выми трубками, обеспечивающий высокую эксплуатационную
надежность
■ Встроенные в вакуумные трубки поверхности поглощения с
высокоизбирательным покрытием, не чувствительные к
загрязнению
■ Эффективная передача тепла полностью герметизирован-
ными конденсаторами через теплообменник
■ Возможность оптимальной ориентации вращающихся трубок
относительно солнца, за счет чего обеспечивается максималь-
ное использование энергии
■ Сухое соединение, т. е. трубки можно устанавливать или заме-
нять при наполненной установке
■ Высокоэффективная теплоизоляция соединительного корпуса
сводит к минимуму потери тепла
■ Простой монтаж благодаря использованию крепежных и мон-
тажных систем фирмы Viessmann
Состояние при поставке
Упакованы в отдельные коробки:
■ 9 вакуумных трубок в одной упаковке
■ Соединительный корпус с монтажными шинами
Фирма Viessmann предлагает комплектные гелиоустановки с
Vitosol 200-T (пакеты) для приготовления горячей воды и/или
для поддержки отопления (см. пакетный прайс-лист).
