1.2 Основные параметры коллекторов

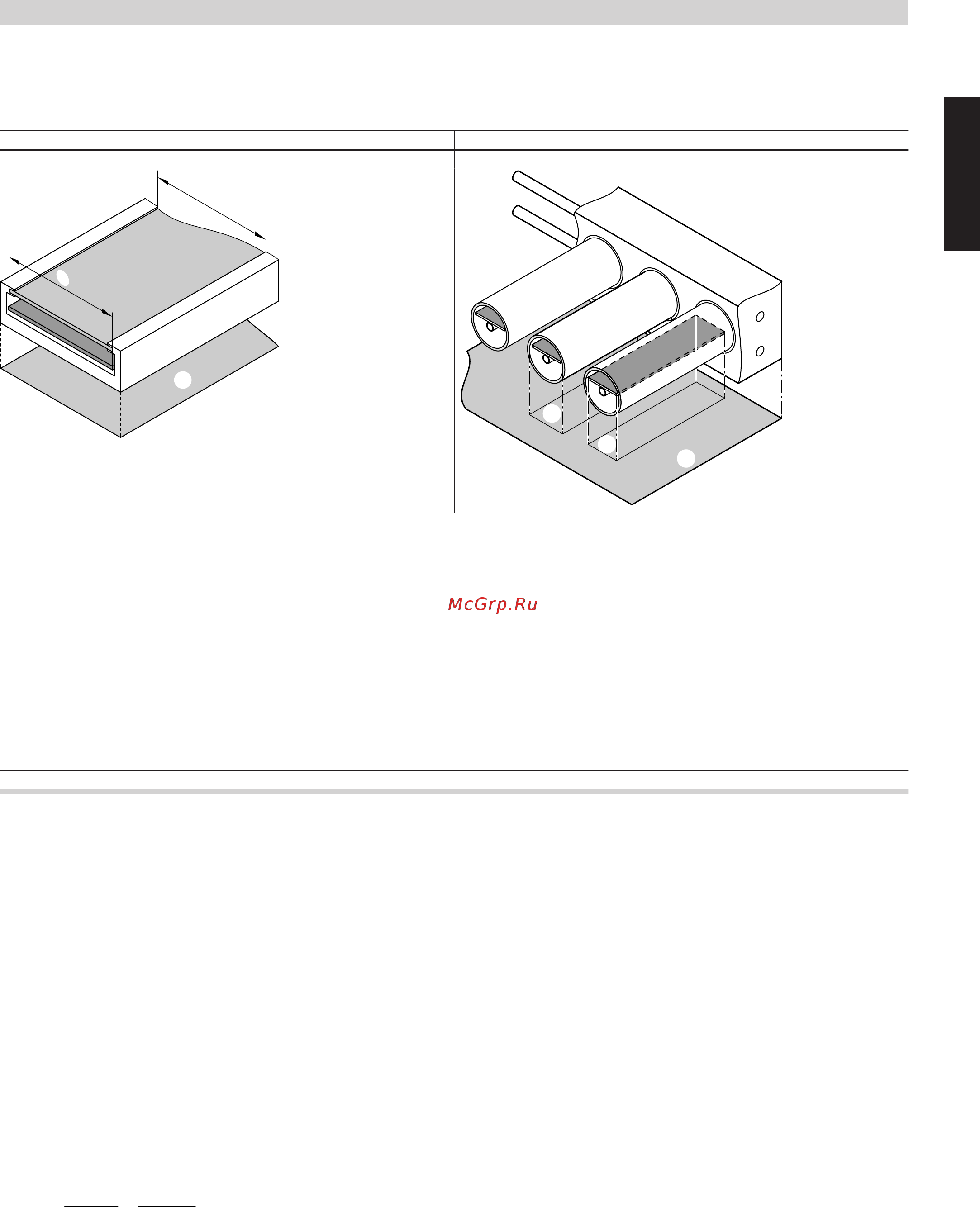

Обозначения поверхностей
Плоский коллектор Вакуумный трубчатый коллектор
C
A
B
A
C
B
–
Площадь брутто A
Описывает габаритные размеры (длина x ширина) коллектора. Она является основным критерием при расчете монтажа и необхо-
димой площади крыши.
–
Площадь поглотителя B
Металлическая поверхность с селективно нанесенным покрытием, которая встроена в коллектор.
–
Площадь апертуры C
Площадь апертуры - это технический параметр, необходимый для проектирования гелиоустановки и для использования расчетны-
ми программами.
Плоский коллектор:
Площадь покрытия коллектора, сквозь которое могут поступать солнечные лучи.
Вакуумный трубчатый коллектор:
Сумма продольных сечений отдельных трубок. Поскольку вверху и внизу в трубках есть небольшие зоны без площади поглотите-
ля, площадь апертуры у этих устройств немного превышает площадь поглотителя.
КПД коллекторов
КПД коллектора (см. раздел "Технические характеристики" по
соответствующему коллектору) показывает, какая доля солнеч-
ного излучения, попадающего на площадь апертуры, может
быть превращена в полезную тепловую мощность. КПД зависит,
в числе прочего, от рабочего состояния коллектора. Способ
определения для всех типов коллекторов аналогичен.
Часть солнечного излучения, попадающего на коллекторы, "тер-
яется" в результате отражения и поглощения на стекле и отра-
жения на поглотителе. По соотношению поступающего на кол-
лектор солнечного излучения и мощности излучения, преобраз-
уемой на поглотителе в тепло, можно рассчитать оптический
КПД η
0
.
При нагреве коллектора он выделяет в окружающую среду часть
тепла за счет теплопроводности материала коллектора, тепло-
вого излучения и конвекции. Эти потери рассчитываются по
коэффициентам тепловых потерь k
1
и k
2
и по разности темпера-
тур ΔT (значение в K) между поглотителем и окружающей сре-
дой:
ŋ = ŋ
0
k
1
. ΔT
-
k
2
. ΔT²
E
g
E
g
-
Характеристические кривые КПД
Оптический КПД η
0
и коэффициенты тепловых потерь k
1
и k
2
вместе с разностью температур ΔT и интенсивностью облучения
E
g
являются достаточными данными для определения характе-
ристической кривой КПД. Максимальный КПД достигается в том
случае, если разность между температурой поглотителя и окру-
жающей среды ΔT и термические потери равны нулю. Чем выше
поднимается температура коллектора, тем больше потери тепла
и ниже КПД
По характеристическим кривым КПД можно определить харак-
терные рабочие диапазоны коллекторов. По ним определяются
возможности использования коллекторов.
Характерные рабочие диапазоны (см. диаграмму ниже):
1
Гелиоустановка для приготовления горячей воды при низкой
доле солнечной энергии
2
Гелиоустановка для приготовления горячей воды при более
высокой доле солнечной энергии
3
Гелиоустановка для приготовления горячей воды и под-
держки отопления
4
Гелиоустановка для выработки технологического тепла/
кондиционирования воздуха
На диаграммах ниже приведены характеристические кривые
КПД в соответствии с площадью поглотителя коллекторов.
Основные положения
(продолжение)
VITOSOL
VIESMANN
7
5829 440 RU
