■ Без расходомера
Балансирование осуществляется посредством разности тем-
ператур между датчиком температуры подающей магистрали
тепломера и датчиком температур обратной магистрали теп-
ломера, а также с использованием установленного расхода
■ С расходомером (счетчик количества тепла, принадлежность
для Vitosolic 200)
Балансирование осуществляется посредством разности тем-
ператур между датчиком температуры подающей магистрали
тепломера и датчиком температур обратной магистрали теп-
ломера, а также с использованием расхода, регистрируемого
встроенным расходомером
В качестве датчиков могут применяться уже используемые дат-
чики без влияния на их функцию в соответствующей схеме.
Подавление догрева емкостного водонагревателя водогрей-
ным котлом при использовании модуля управления гелиоу-
становкой
Подавление догрева емкостного водонагревателя водогрейным
котлом осуществляется 2 ступенями.
В ходе нагрева емкостного водонагревателя гелиоустановкой
заданная температура накопительной емкости снижается. Пода-
вление продолжает действовать еще некоторое время после
выключения насоса контура гелиоустановки.
При непрерывном отоплении гелиоустановкой (> 2 ч) догрев
водогрейным котлом осуществляется только в случае заниже-
ния установленной на контроллере котлового контура 3-
го заданного значения температуры воды в контуре ГВС (в кодо-
вом адресе "67" (диапазон настройки от 10 до 95 ºC). Это значе-
ние должно быть ниже 1-го заданного значения температуры
воды в контуре ГВС.
Если данное заданное значение невозможно поддерживать
гелиоустановкой, нагрев емкостного водонагревателя осу-
ществляется водогрейным котлом (насос контура гелиоуста-
новки работает).
Подавление догрева емкостного водонагревателя водогрей-
ным котлом при использовании Vitosolic 100
Установки с контроллерами Vitotronic и шиной KM-BUS
Контроллеры актуальной программы поставок Viessmann обору-
дованы необходимым программным обеспечением. При расши-
рении имеющихся установок контроллер котлового контура дол-
жен быть при необходимости оборудован электронной платой
(см. прайс-лист Viessmann).
Догрев емкостного водонагревателя водогрейным котлом
подавляется гелиоконтроллером, если осуществляется нагрев
емкостного водонагревателя.
На контроллере котлового контура через кодовый адрес "67"
устанавливается 3-е заданное значение температуры воды в
контуре ГВС (диапазон настройки от 10 до 95 °C). Это значение
должно быть ниже 1-го заданного значения температуры воды в
контуре ГВС.
Если данное заданное значение невозможно поддерживать
гелиоустановкой, нагрев емкостного водонагревателя осу-
ществляется водогрейным котлом (насос контура гелиоуста-
новки работает).

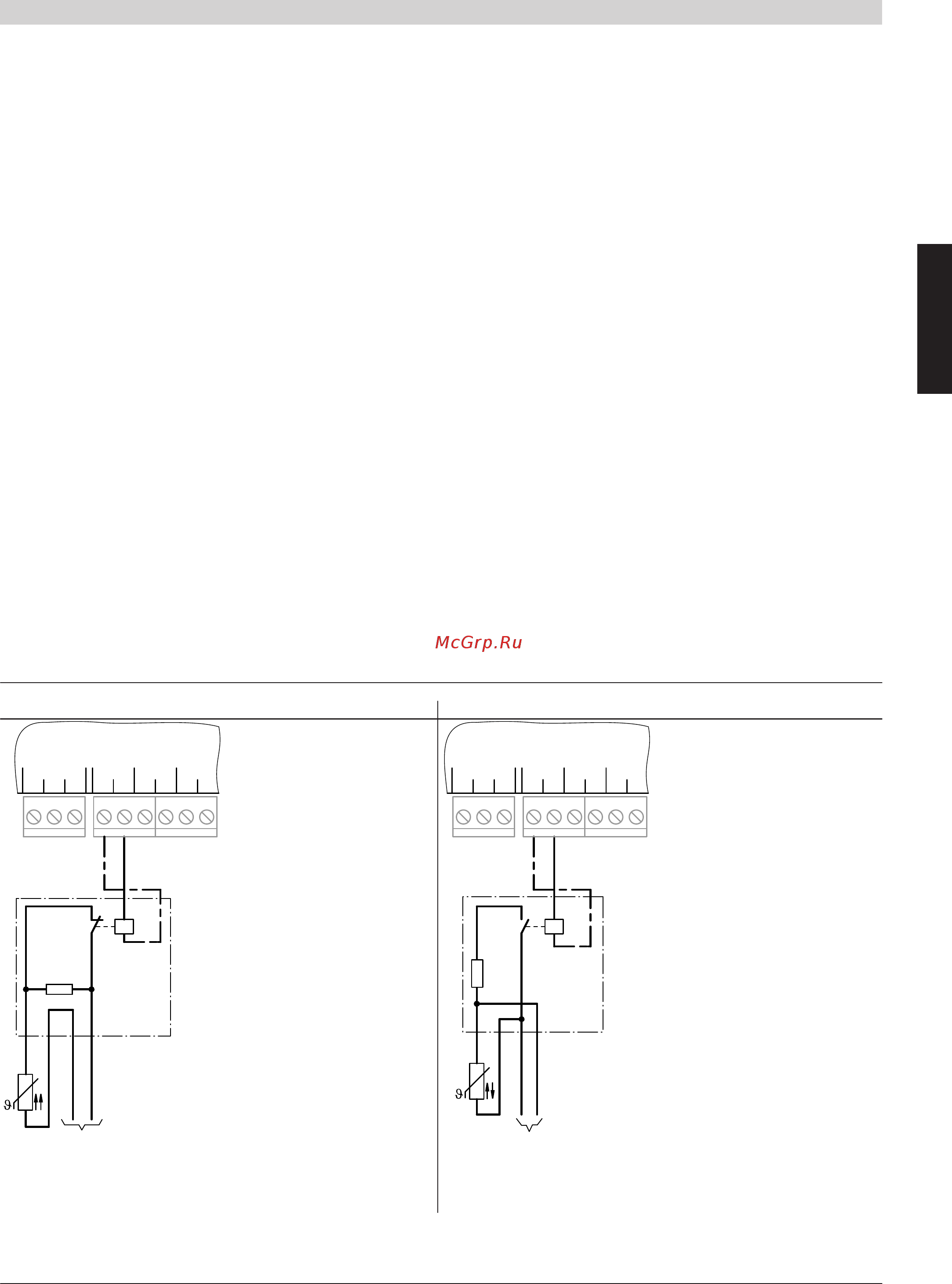

Установки с другими контроллерами фирмы Viessmann
Догрев емкостного водонагревателя водогрейным котлом
подавляется гелиоконтроллером, если осуществляется нагрев
емкостного водонагревателя. Посредством резистора модели-
руется фактическая температура, превышающая температуру в
контуре водоразбора ГВС примерно на 10 K.
Если заданное значение температуры воды в контуре ГВС
невозможно поддерживать гелиоустановкой, нагрев емкостного
водонагревателя осуществляется водогрейным котлом (насос
контура гелиоустановки работает).
Датчик температуры емкостного водонагревателя (контроллер котлового контура)
PTC NTC
B
C
D
E
?
13 14 15 16 17 18 19 20 21
N R2 R1 N LN
IP 20, l, T40
230 V
50 Hz
A
C
Резистор 20 Ω, 0,25 Вт (обеспечивается заказчиком)
?
13 14 15 16 17 18 19 20 21
N R2 R1 N LN
IP 20, l, T40
230 V
50 Hz
C
B
E
D
A
C
Резистор 10 кΩ, 0,25 Вт (обеспечивается заказчиком)
A
Клеммная коробка гелиоконтроллера
B
Вспомогательный контактор, № заказа 7814 681
D
Датчик температуры емкостного водонагревателя (контроллер котлового контура)
E
К контроллеру котлового контура, подключение датчика температуры емкостного водонагревателя
Контроллеры гелиоустановки
(продолжение)
VITOSOL
VIESMANN
43
5829 440 RU
