Состояние при поставке
■ Модуль управления гелиоустановкой, тип SM1
■ Датчик температуры емкостного водонагревателя
■ Датчик температуры коллектора
Проверенное качество
Знак СЕ в соответствии с действующими директивами
Евросоюза

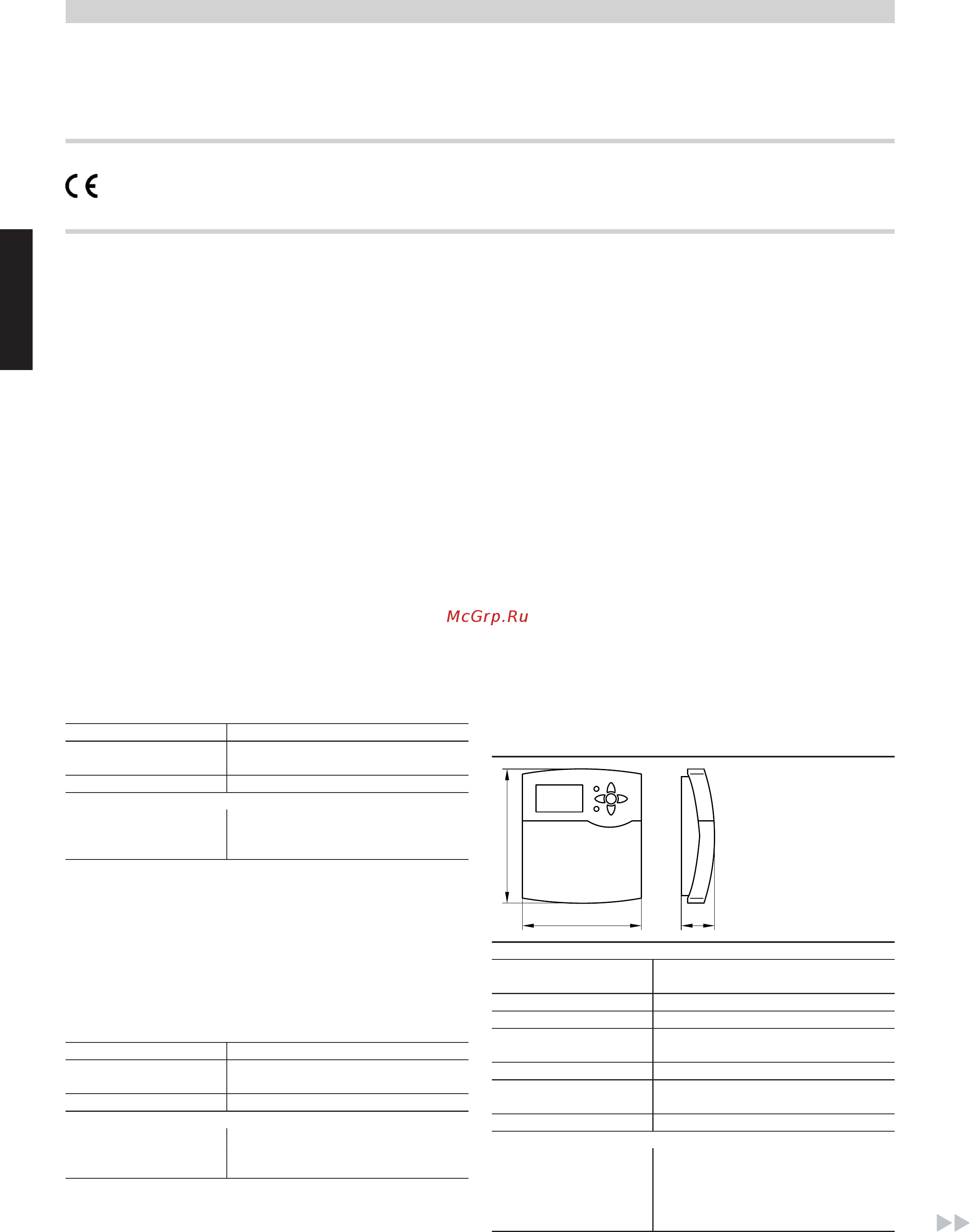

9.2 Vitosolic 100, тип SD1, № заказа Z007 387
Технические данные
Конструкция
В состав контроллера входят:
■ Электронная система
■ цифровой дисплей
■ клавиши настройки
■ Соединительные клеммы:
– Датчики
– Насос контура гелиоустановки
– Шина KM-BUS
– Подключение к сети (сетевой выключатель предоставляется
заказчиком)
■ Выход ШИМ для управления насосом контура гелиоустановки
■ Реле для переключения насосов и клапанов
В комплект поставки входят датчик температуры коллектора и
датчик температуры емкостного водонагревателя.
Датчик температуры коллектора
Для подключения в приборе
Удлинение соединительного кабеля заказчиком:
■ 2-проводный кабель длиной макс. 60 метров и поперечным
сечением медного кабеля 1,5 мм
2
■ Запрещается прокладка кабеля вместе с кабелями на
230/400 В
Технические данные датчика температуры коллектора
Длина кабеля 2,5 мм
Вид защиты IP 32 согласно EN 60529, обеспечить
при монтаже
Тип датчика Viessmann NTC 20 kΩ при 25 °C
Допустимая температура окружающей среды
– рабочий режим −20 - +200 °C
– хранение и транспор-
тировка
−20 - +70 °C
Датчик температуры емкостного водонагревателя
Для подключения в приборе
Удлинение соединительного кабеля заказчиком:
■ 2-проводный кабель длиной макс. 60 метров и поперечным
сечением медного кабеля 1,5 мм
2
■ Запрещается прокладка кабеля вместе с кабелями на
230/400 В
Технические характеристики датчика температуры емкост-
ного водонагревателя
Длина кабеля 3,75 м
Вид защиты IP 32 согласно EN 60529, обеспечить
при монтаже
Тип датчика Viessmann NTC 10 kΩ при 25 °C
Допустимая температура окружающей среды
– рабочий режим 0 - +90 °C
– хранение и транспор-
тировка
−20 - +70 °C
В установках с емкостными водонагревателями Viessmann дат-
чик температуры емкостного водонагревателя устанавливается
в ввинчиваемом уголке в обратной магистрали греющего кон-
тура: См. главу "Технические данные" соответствующего емкост-
ного водонагревателя и главу "Принадлежности для монтажа".
Функции
■ Включение и выключение насоса контура гелиоустановки для
приготовления горячей воды или подогрева воды в плаватель-
ном бассейне
■ Электронный ограничитель температуры в емкостном водона-
гревателе (защитное отключение при 90 °C)
■ Защитное отключение коллекторов
Указание по термической дезинфекции и подавлению
режима догрева водогрейным котлом
В установках с контроллером Vitotronic и шиной KM-BUS воз-
можны подавление режима догрева водогрейным котлом и
термическая дезинфекция.
В установках с дополнительными контроллерами Viessmann
возможно только подавление режима догрева посредством
водогрейного котла.
Прочие функции см. в разделе "Функции".
Технические данные
170 47
204
Номинальное напряже-
ние
230 В~
Номинальная частота 50 Гц
Номинальный ток 4 A
Потребляемая мощ-
ность
2 кВт, в дежурном режиме 0,7 кВт
Класс защиты II
Вид защиты IP 20 согласно EN 60529, обеспечить
при монтаже
Принцип действия Тип 1B согласно EN 60730-1
Допустимая температура окружающей среды
– рабочий режим от 0 до +40 °C, использование в жи-
лых помещениях и в котельных (при
нормальных окружающих условиях)
– хранение и транспор-
тировка
−20 - +65 °C
Контроллеры гелиоустановки
(продолжение)
38
VIESMANN
VITOSOL
9
5829 440 RU
