12
Пульт управления для трехфазного насоса M3-D1C

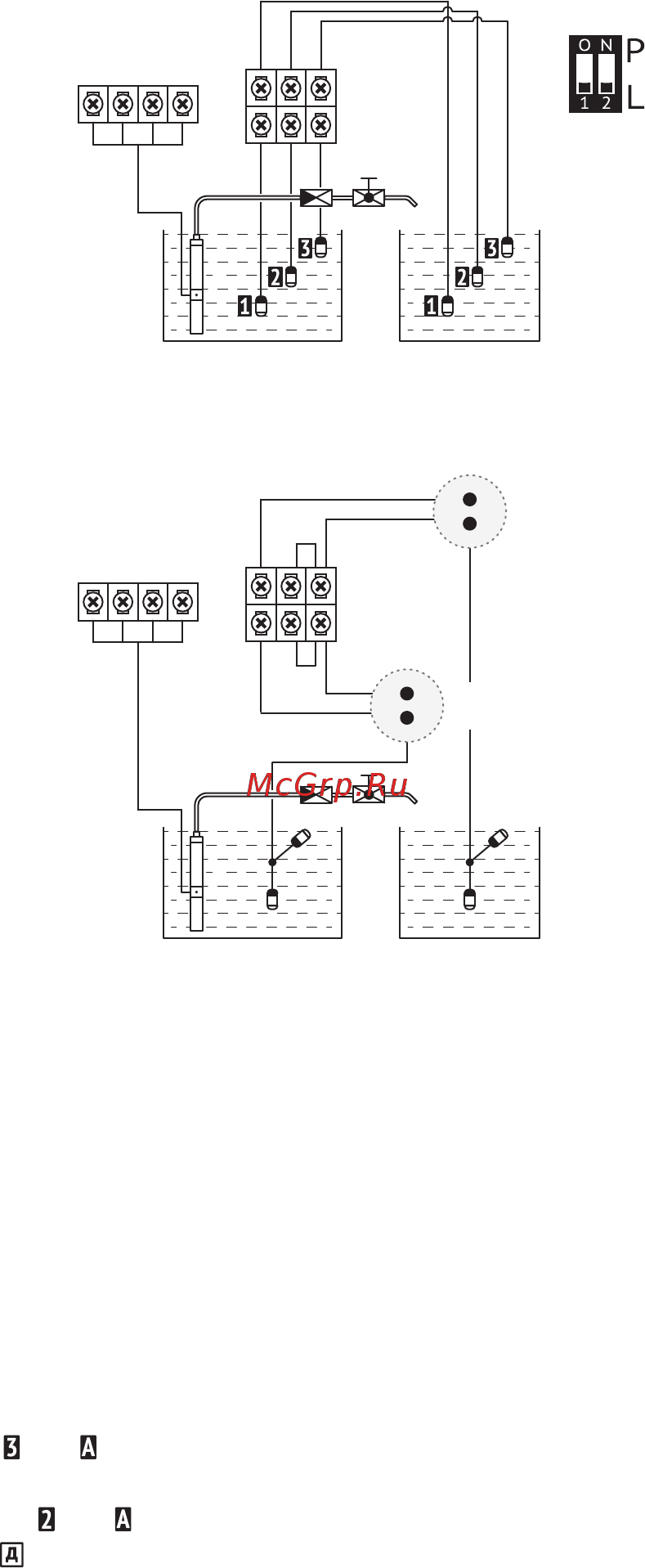

6.3. Схема подключения с контролем
переполненности дренажной ёмкости
Подключение
Подключите ДУ или ПВ к контактам БКУ и установите их в дренажной ёмкости
согласно схемам на рис. 7 (ПВ и дополнительные ДУ не входят в комплект поставки
иприобретаются отдельно).
Описание работы
Насос включится, если уровень воды в дренажной ёмкости поднимется выше уровня
установки ДУ
(ПВ будет в верхнем положении).
Отключение насоса произойдет, когда уровень воды в дренажной ёмкости опустится
ниже уровня ДУ
(ПВ будет в нижнем положении), при этом на экране появится
пиктограмма
*.
БКУ
Наполняемая ёмкость
Датчики уровня (ДУ)
Поплавковые выключатели (ПВ)
Переключатель
режимов (ПР)
1 2 3
Контактор
1
2Т1 4Т2 6Т3 14NO
2 3
Дренажная ёмкость
Остановка насоса
Запуск насоса
Общий контакт
Остановка насоса
Запуск насоса
Общий контакт
Наполняемая ёмкость
Остановка насоса
Запуск насоса
БКУ
1 2 3
Контактор
1
2Т1 4Т2 6Т3 14NO
2 3
Дренажная ёмкость
Остановка насоса
Запуск насоса
Нормально разомкнутый контакт
Общий контакт
Нормально разомкнутый контакт
Общий контакт
Рис. 6
