6
Пульт управления для трехфазного насоса M3-D1C

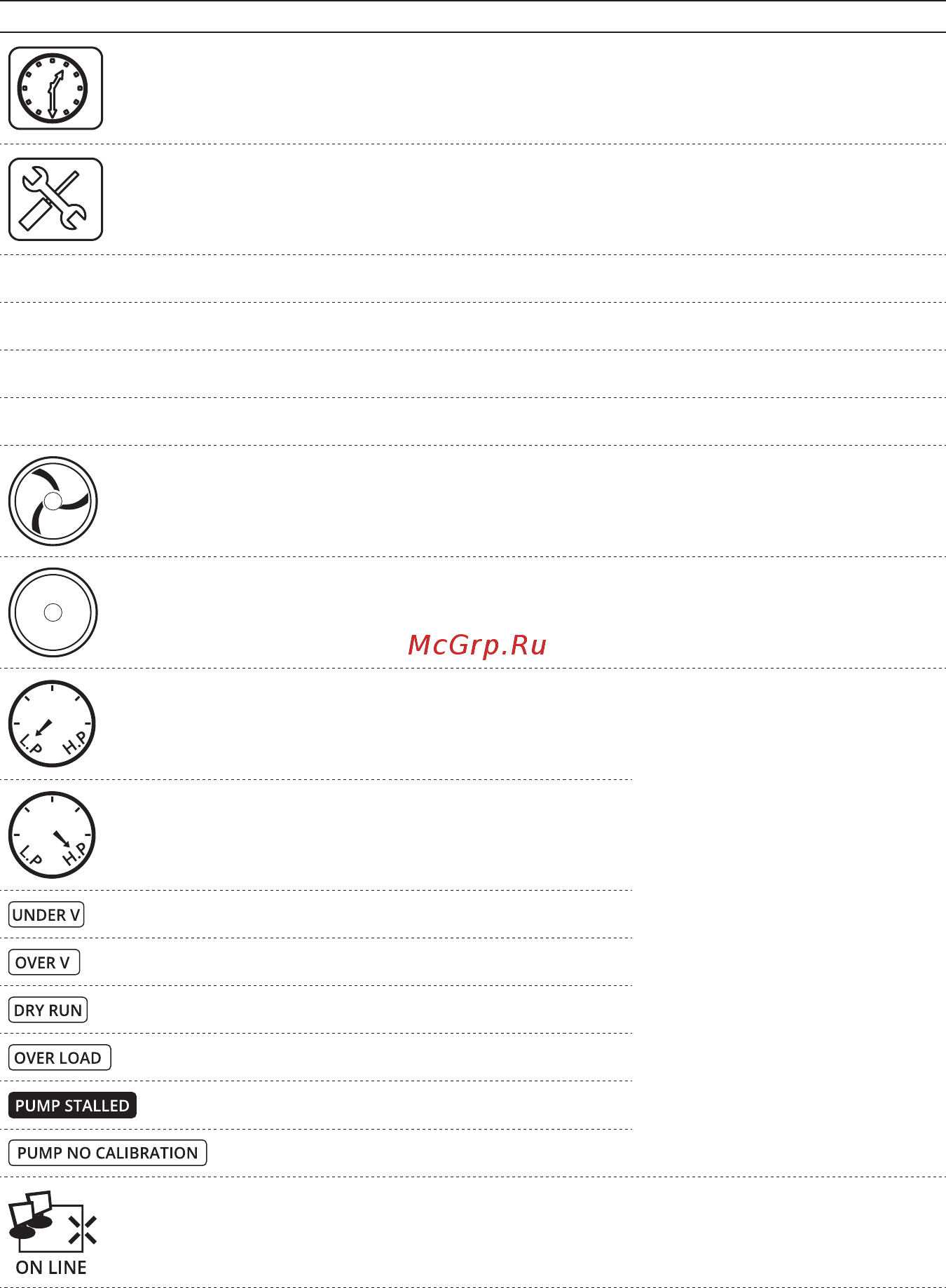

Расшифровка значений пиктограмм, отображаемых на экране
Пиктограмма Значение
Временной параметр. На экране отображается, например, продолжительность
работы насоса, выполняется обратный отсчёт и т.д.
Появляется одновременно с информацией о неисправности, возникшей
впроцессе работы насоса
V
Вольт
A
Ампер
H
Час
S
Секунда
Насос работает
Насос остановлен
Низкое давление или отсутствие давления
втрубопроводе
Подробнее см. раздел 9
«Индикация аварийных
состояний и меры для
возобновления работы
(перезапуска) насоса»
Высокое давление (избыток давления)
втрубопроводе
Пониженное напряжение
Повышенное напряжение
Сухой ход
Перегрузка по току
Блокировка ротора
Не выполнена калибровка насоса
ВНИМАНИЕ! Функция сетевого подключения и/или дистанционного
управления для данной модели НЕДОСТУПНА
