5
Техническая поддержка — +7 495 734-91-97
RU

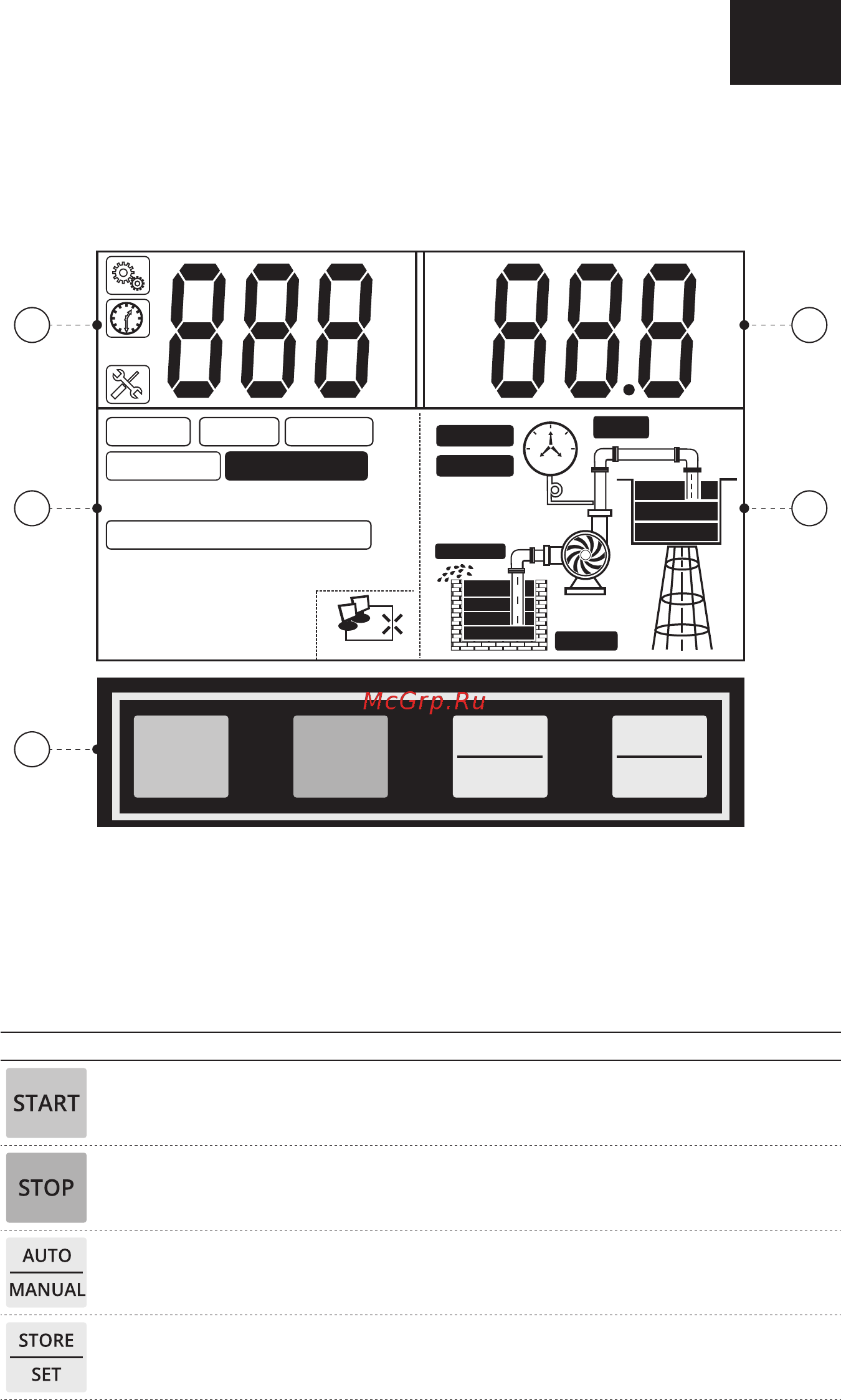

4. Описание панели управления
4.1. Внешняя панель
1 — Область значений напряжения.
2 — Область значений тока.
3 — Область информации о возникших аварийных ситуациях и сработавшей защите.
4 — Область информации о состоянии и условиях работы насосной системы.
5 — Кнопки управления, переключения и выбора.
Кнопка Назначение
запуск насоса в ручном режиме
остановка насоса в ручном режиме;
завершение работы с функцией/настройкой
переключение между автоматическим и ручным режимами управления насосом
подтверждение выбора режима или установленного/выбранного значения;
вызов дополнительных функций (в сочетании с другими кнопками)
Рис. 1
V
MS
H
V%
A
WATER
TANK
L.P
H.P
MANUAL
AUTO
UNDER V OVER V DRY RUN
OVER LOAD PUMP STALLED
PUMP NO CALIBRATION
ON LINE
OVER FLOW
NO WATER
FULL
AUTO
MANUAL
START STOP
STORE
SET
1 2
3
5
4
