9
Техническая поддержка — +7 495 734-91-97
RU

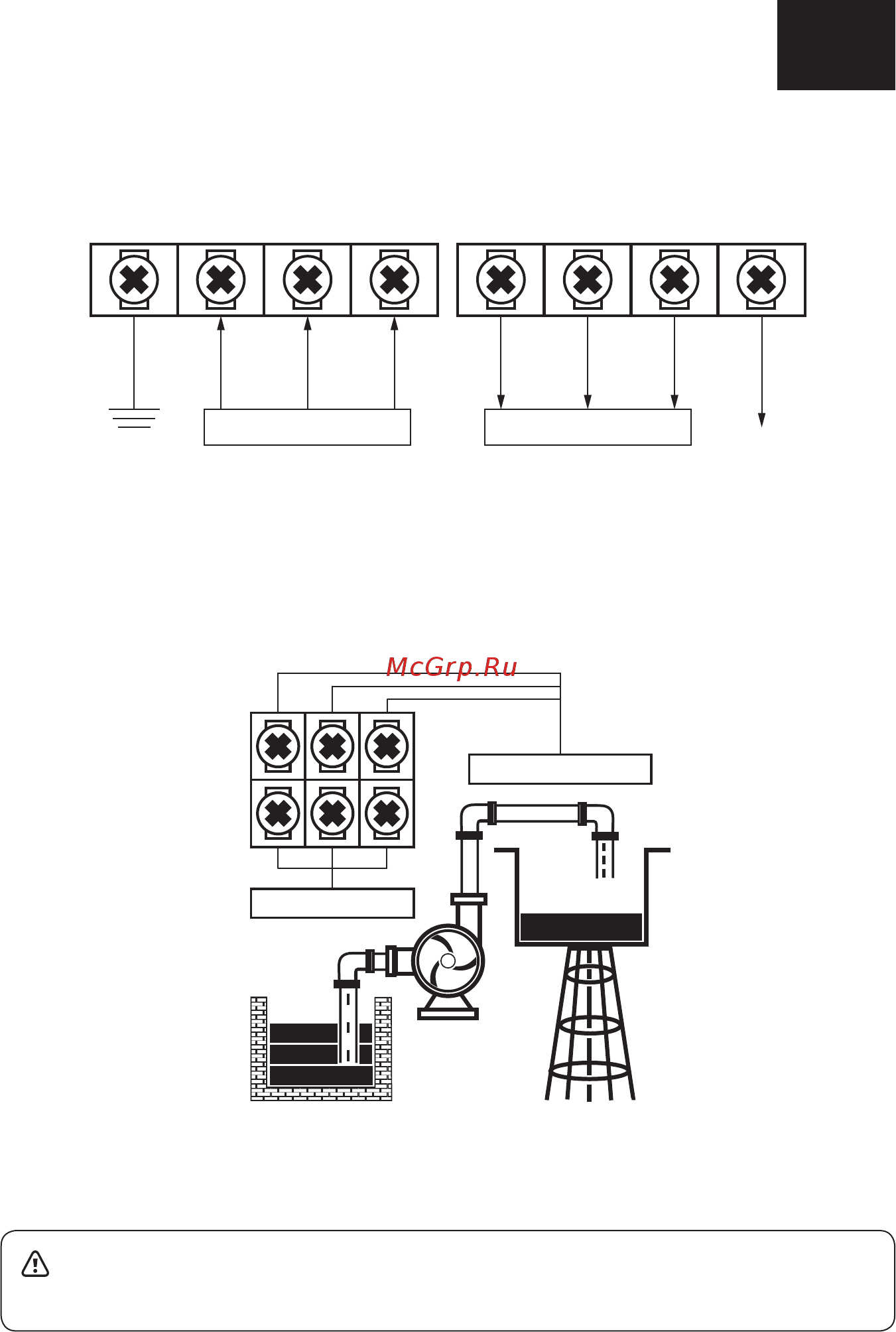

Блок контрольных устройств (далее — «БКУ», см. рис. 2, 4) служит для подклю-
чения датчиков уровня (далее — «ДУ»), поплавкового выключателя (далее — «ПВ»)
и/или реле давления (далее — «РД»). Верхний ряд контактов БКУ соответствует
показаниям контрольных устройств (пиктограммам) наполняемой ёмкости, нижний
ряд — дренажной ёмкости.
При необходимости подключите ДУ, ПВ и/или РД руководствуясь схемами, при-
веденными на рисунках 5–8.
ВНИМАНИЕ!
Запрещаетсяподключатьпитающуюсетькклеммам2T1,4T2,6T3контактора.
Неправильноеподключениеприведётквыходуизстрояпультауправления.
PE R S
380 В, 50 Гц
Заземление
Выключатель нагрузки /
автомат защиты от короткого замыкания Контактор
Заземление
2T1 4T2 6T3 14N0
T
Насос
Дренажная ёмкость
БКУ
Наполняемая ёмкость
Рис. 3
Рис. 4
