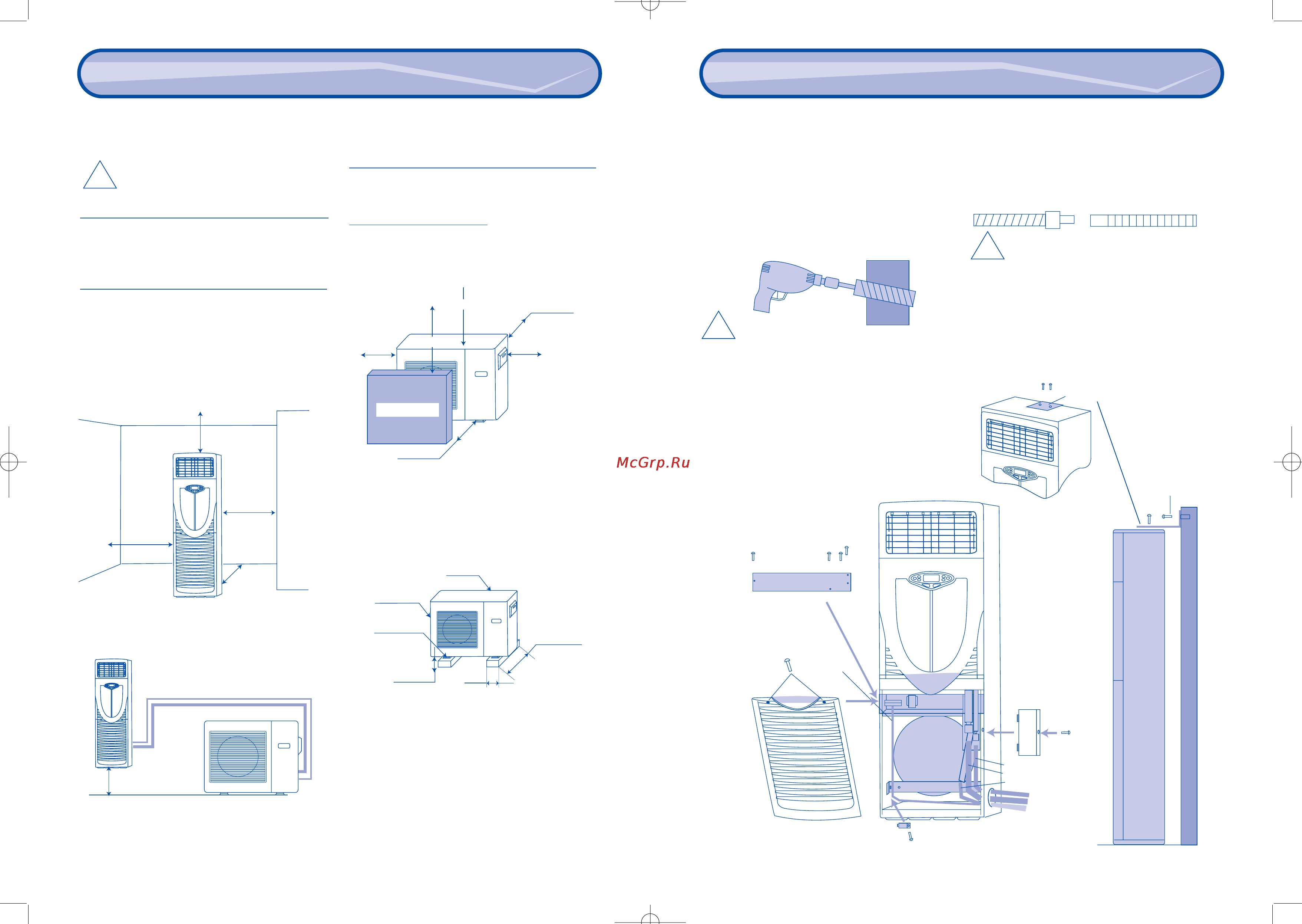

Приложение. Монтаж кондиционера
19
Регулирование направления воздушного потока
Приложение. Монтаж кондиционера
2. ВЫБОР МЕСТА ДЛЯ МОНТАЖА
2-1. Внутренний блок
Внимание! Для предотвращения перегрева
кондиционера оставьте вокруг него свободное
пространство в соответствии с требованиями
данной инструкции.
Не устанавливайте внутренний блок в следующих местах
• В зоне воздействия прямых солнечных лучей
• Вблизи от источников тепла
• В зоне возможного скопления легко воспламеняемых газов
• В местах с высокой концентрацией масла в атмосфере
Место установки внутреннего блока должно обеспечивать
• Равномерное распределение кондиционированного
воздуха по помещению
• Надежное крепление блока
• Наименьшую длину трубопроводов холодильного
контура и шланга отвода конденсата
• Свободное пространство вокруг блока, необходимое
для его технического обслуживания и беспрепятствен-
ной циркуляции воздуха.
2-2. Наружный блок
Не устанавливайте наружный блок в следующих местах.
• Вблизи источников тепла и воздуховыпускного
отверстия вентиляции.
• В зонах воздействия прямых солнечных лучей.
Для установки наружного блока
выберите прохладное
место с хорошей циркуляцией воздуха, обеспечиваю-
щее свободное пространство, необходимое для беспре-
пятственного доступа воздуха к агрегату и проведения
технического обслуживания.
• Установите блок на жесткое основание (например,
бетонные плиты с опорной поверхностью 10 х 40 см
2
).
Высота основания должна быть не менее 10 см.
!
• Для снижения вибрации и шума надежно прикрепите
наружный блок к основанию.
Внимание! Внутренний блок не следует устанавливать
ниже, чем на 1,8 м по отношению к наружному блоку.
3. МОНТАЖ КОНДИЦИОНЕРА
1. С учетом расположения внутреннего и наружного
блоков определите направление прокладки
трубопроводов и кабелей и место для сверления стены.
Трубопроводы могут выходить из внутреннего блока
влево, вправо, влево назад и вправо назад.
2. Просверлите в стене отверстие диаметром 65 мм с
небольшим уклоном наружу (см. рисунок внизу).
Внимание!
Перед сверлением убедитесь, что в зоне
отверстия в стене не проложены водопроводные
трубы или электрические провода.
3. Осторожно проденьте трубопроводы и шланг для
отвода конденсата через отверстие в стене.
4. Отверните винты и снимите воздухозаборную
решетку. Затем снимите крышку отсека клеммной
колодки, крышку отсека трубопроводов и резьбовое
крепление внутреннего блока (см. рисунок внизу).
Максимальный перепад высот между внутренним и на-
ружным блоками составляет 7 м. Максимальная длина
трубопроводов, соединяющих внутренний и наружный
блоки, составляет 15 м. Длина трубы, вхо-
дящей в комплект поставки, составляет 4
м (см. рисунок внизу).
Не менее 10 см
Не менее 10 см
Не менее 5 см
Не менее 20 см
Длина трубопроводов(L)
Перепад высот (H)
Не менее 10 см
Не менее 10 см
Не менее 50 см
Не менее 30 см
Не менее 45 см
Не менее 12 смНе менее 12 см
Препятствие
Не менее 200 см
Не менее 200 см
Воздухозаборная решетка
Воздухозаборная
решетка
Крепежные болты
(4 штуки)
* Если длина трубопроводов превышает 7 м, то в кон-
тур следует дозаправить хладагент из расчета 20 г
на 1 м дополнительной длины трубопроводов.
18
5. Соедините трубопроводы внутреннего и наружного
блоков.
6. Подсоедините шланг для отвода конденсата (см.
рисунок внизу).
Внимание!
Шланг для отвода конденсата должен располагать-
ся ниже нижнего края воздухозаборной решетки.
7. Соедините кабелем внутренний и наружный блоки.
8. Поставьте на место все детали внутреннего блока,
снятые в соответствии с пунктом 4.
9. Прикрепите внутренний блок к стене с помощью
кронштейна (см. рисунок внизу)
!
!
Кронштейн
Анкерный болт
Крышка отсека
трубопроводов
Винт
Резьбовое крепление
Воздухозаборная решетка
Крышка отсека
клеммной колодки
Соединительный
кабель
Трубопровод жидкостной линии
Трубопровод газовой линии
Шланг для отвода конденсата
