5
Регулирование направления воздушного потокаРегулирование направления воздушного потока

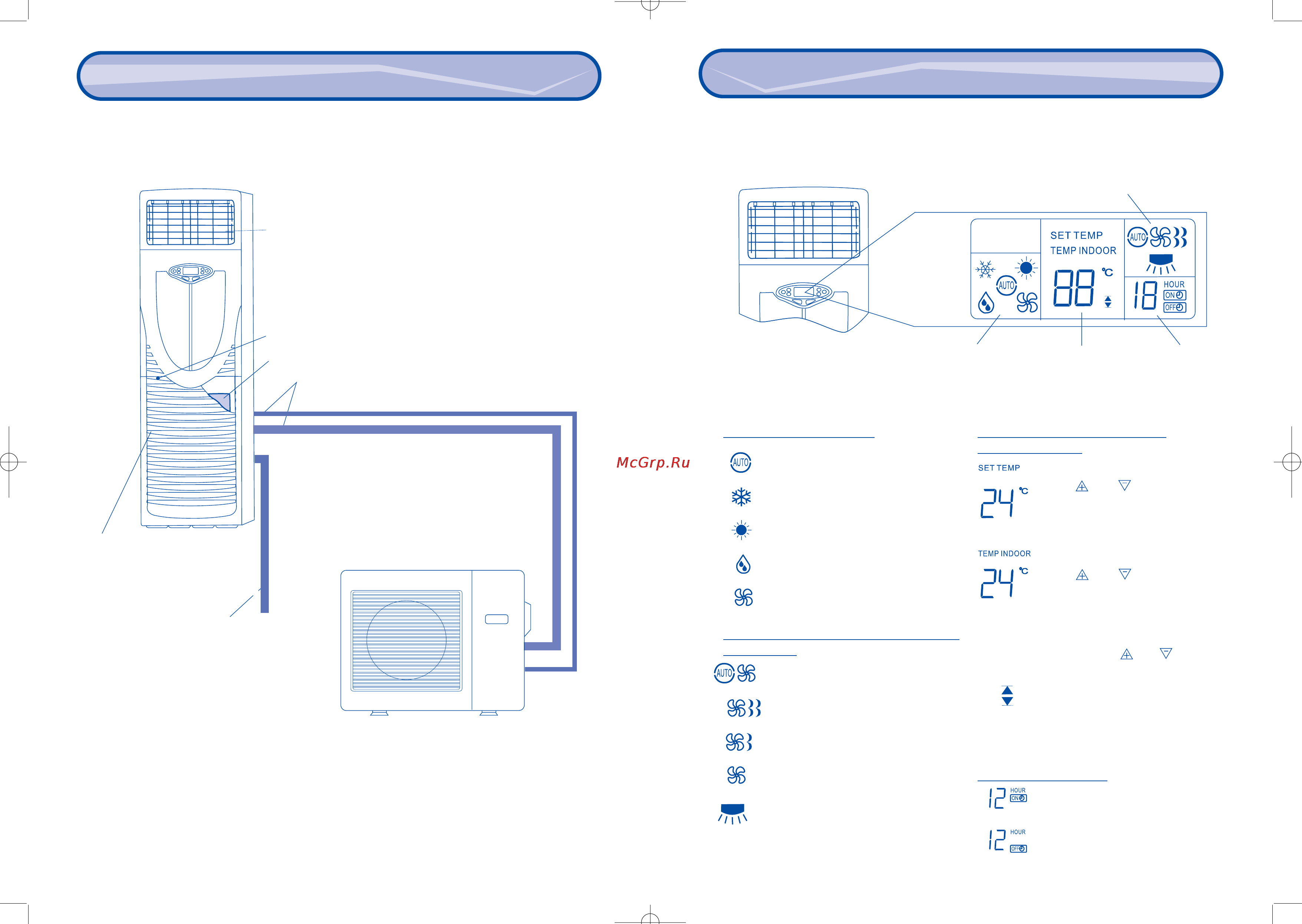

Описание кондиционера
Дисплей
Описание кондиционера
4
Воздухозаборная решетка.
Через эту решетку воздух из помеще-
ния поступает в воздушный фильтр.
Шланг отвода конденсата.
Через этот шланг отводится
конденсат, образующийся во
внутреннем блоке при осушении
воздуха помещения.
Воздуховыпускная решетка.
Через эту решетку обработанный воздух подается в помещение.
Наружный (компрессорно-конденсаторный) блок.
Наружный блок содержит теплообменник, компрессор,
вентилятор и другое электрооборудование.
Внутренний блок. Внутренний блок содержит вентилятор,
испаритель, дисплей и другое электрооборудование.
Декоративная панель.
Воздушный фильтр. Очищает воздух от пыли.
Трубы холодильного контура. Внутренний и наружный блоки
кондиционера соединяются медными трубами, по которым течет
хладагент.
Кондиционер состоит из внутреннего и наружного блоков.
Управление кондиционером осуществляется с панели управления внутреннего блока.
Структурная схема
Индикация скорости вращения вентилятора
и направления потока воздуха
Индикация режима
и времени работы
кондиционера
по таймеру
Индикация
температуры
Индикация режима работы
кондиционера
Значки, отображающиеся на экране дисплея:
Режимы работы кондиционера
Автоматический
Охлаждение
Обогрев
Осушение
Вентиляция
Индикация заданной или фактической
температуры воздуха
Задание температуры: при нажатии
кнопок или на дисплее
отображается значение задаваемой
температуры.
Фактическая температура: если
кнопки или остаются
ненажатыми более 3 секунд, на дисп-
лее отображается фактическая
температура воздуха в помещении.
Чтобы узнать заданную температуру,
нажмите кнопку или один раз.
Отображается, если заданное
значение температуры достигло
верхнего или нижнего допустимого
предела
Режим работы по таймеру
Задание времени включения
кондиционера по таймеру
Задание времени отключения
кондиционера по таймеру
Скорость вращения вентилятора и направление
потока воздуха
Автоматический выбор скорости
вращения вентилятора
Высокая
Средняя
Низкая
Отображается в режиме покачивания
жалюзи. Когда жалюзи находятся
в фиксированном положении, значок
исчезает.
