Регулирование направления воздушного потока

Приложение. Монтаж кондиционера

ОБЩИЕ СВЕДЕНИЯ

Данный документ представляет собой инструкцию по установке и техническому обслуживанию конди-

ционера. Для получения более подробной информации обращайтесь в сервисный центр.

A. Электромонтаж

• Электромонтаж кондиционера должен выполняться только квалифицированными специалистами.

• Перед началом любых работ (электромонтаж, прокладка трубопроводов, проверки) отключите конди-

ционер от сети электропитания.

• Напряжение на электрических компонентах кондиционера смертельно опасно!

Перед началом электромонтажа внимательно изучите требования данной инструкции и электрические

схемы. Неправильно выполненные электромонтаж или заземление могут привести к серьезным трав-

мам вплоть до смертельного исхода.

• Выполните заземление в соответствии с действующими стандартами.

• Во избежание перегрева или возгорания убедитесь в надежности электрических соединений.

• Сетевая розетка должна соответствовать типу вилки кабеля электропитания. Сетевые выключатели

должны соответствовать электрическим характеристикам кондиционера.

• Для измерения потребляемого тока используйте измерительный прибор, рассчитанный на ток не ме-

нее 16 А.

Б. Транспортирование

Соблюдайте осторожность при перемещении кондиционера.

В. Установка

- Если наружный блок кондиционера устанавливается на стену:

• Убедитесь, что стена достаточно прочна, чтобы выдерживать вес блока.

• При необходимости используйте деревянные или металлические опоры для крепления блока.

- Если кондиционер устанавливается в помещении,

• Тщательно нанесите теплоизоляцию на наружный блок и убедитесь, что на поверхности агрегата

инаполу нет воды.

- Если наружный блок устанавливается на сырой, неровный грунт,

• Изготовьте ровный плоский бетонный фундамент и установите на него блок.

- Если наружный блок устанавливается в зоне действия сильного ветра,

• Надежно закрепите блок с помощью болтов и металлических кронштейнов, по возможности загоро-

див его от ветра.

- Если реверсивный кондиционер устанавливается в районе с обильными снегопадами,

• Установите наружный блок гарантированно выше возможного уровня снега.

Г. Фреоновые соединения

• Соединительные трубопроводы должны быть, по возможности, короткими.

• Фреоновые соединения выполнены под развальцовку.

• Смажьте соединительные поверхности рефрижераторным маслом.

• Во избежание утечек затяните гайки динамометрическим ключом.

• Перед проверочным включением проверьте контур на утечки.

Д. Техническое обслуживание

• Перед проверкой электрических цепей и компонентов отсоедините кондиционер от сети электропи-

тания

• Не прикасайтесь к движущимся частям кондиционера.

• После установки кондиционера очистите место монтажа и убедитесь, что в кондиционер не попали

посторонние предметы и сор.

Е. Общие требования

• Во время монтажных работ хорошо проветривайте помещение.

Технические характеристики

Фильтр

Плата

управления

Разъем

Панель

дисплея

Шаговый

электродвигатель

Плавкий

предохранитель

Электронагреватель

Электродвигатель

вентилятора

Конденсатор

Кабель

электропитания

К наружному блоку

К датчику температуры

наружного блока

Силовой

трансформатор

Датчик температуры воздуха

Датчик температуры испарителя

К разъему внутреннего блока

К внутреннему блоку

Клеммная колодка

Датчик

температуры испарителя

Термореле

Плата

управления

Контактор

Компрессор

4-ходовой

вентиль

Конденсатор

Электродвигатель

вентилятора

Реле высокого давления

Реле низкого давления

Розовый

Коричн.

Синий

Жел.-зел.

Красн.

Белый

Черн.

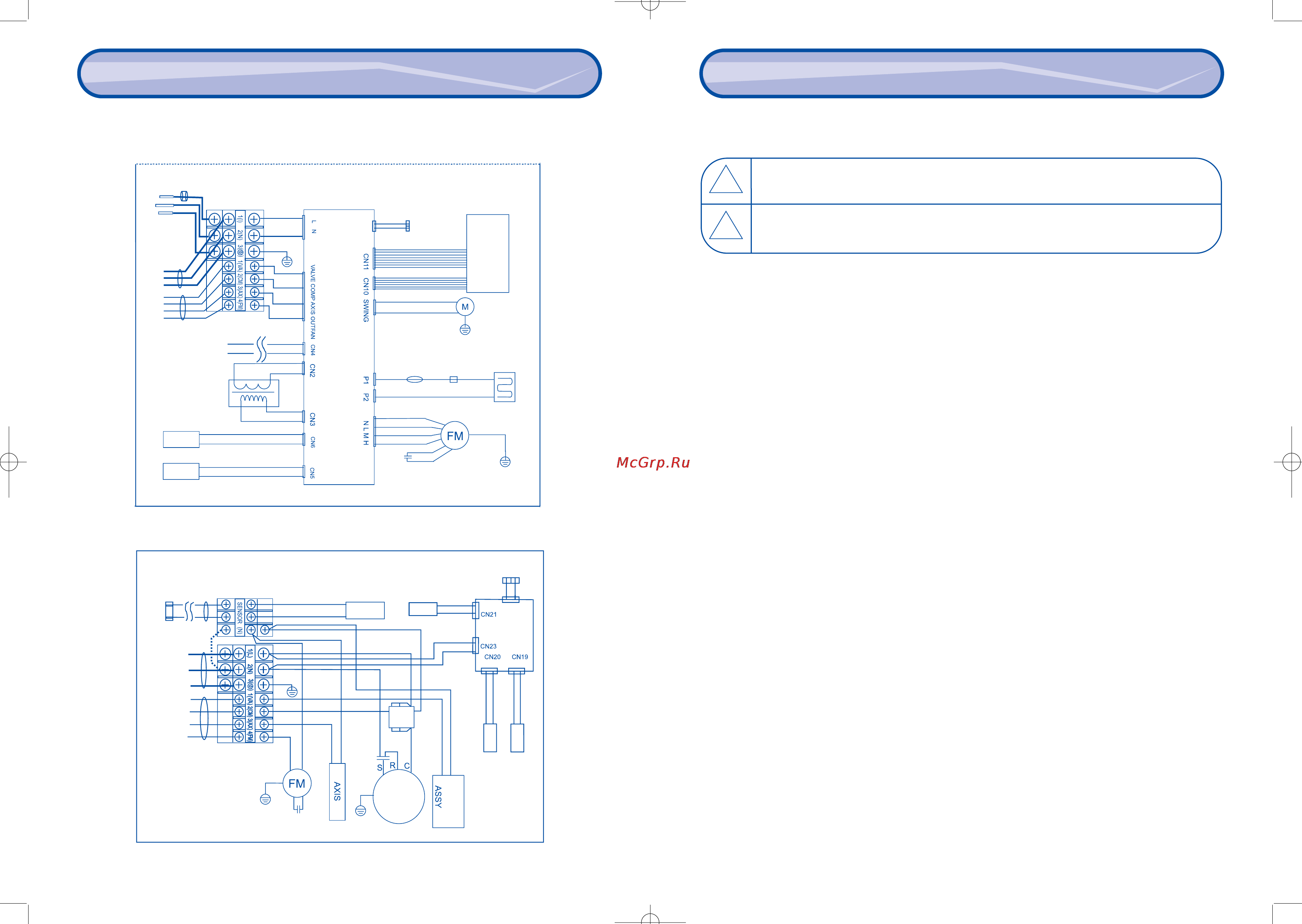

4. ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ВНУТРЕННИЙ БЛОК.

2. НАРУЖНЫЙ БЛОК.

Осторожно! Требования, несоблюдение которых может привести к серьезной травме,

вплоть до смертельного исхода

Внимание! Требования, несоблюдение которых может привести к травме

или повреждению имущества
