Регулирование направления воздушного потока
20

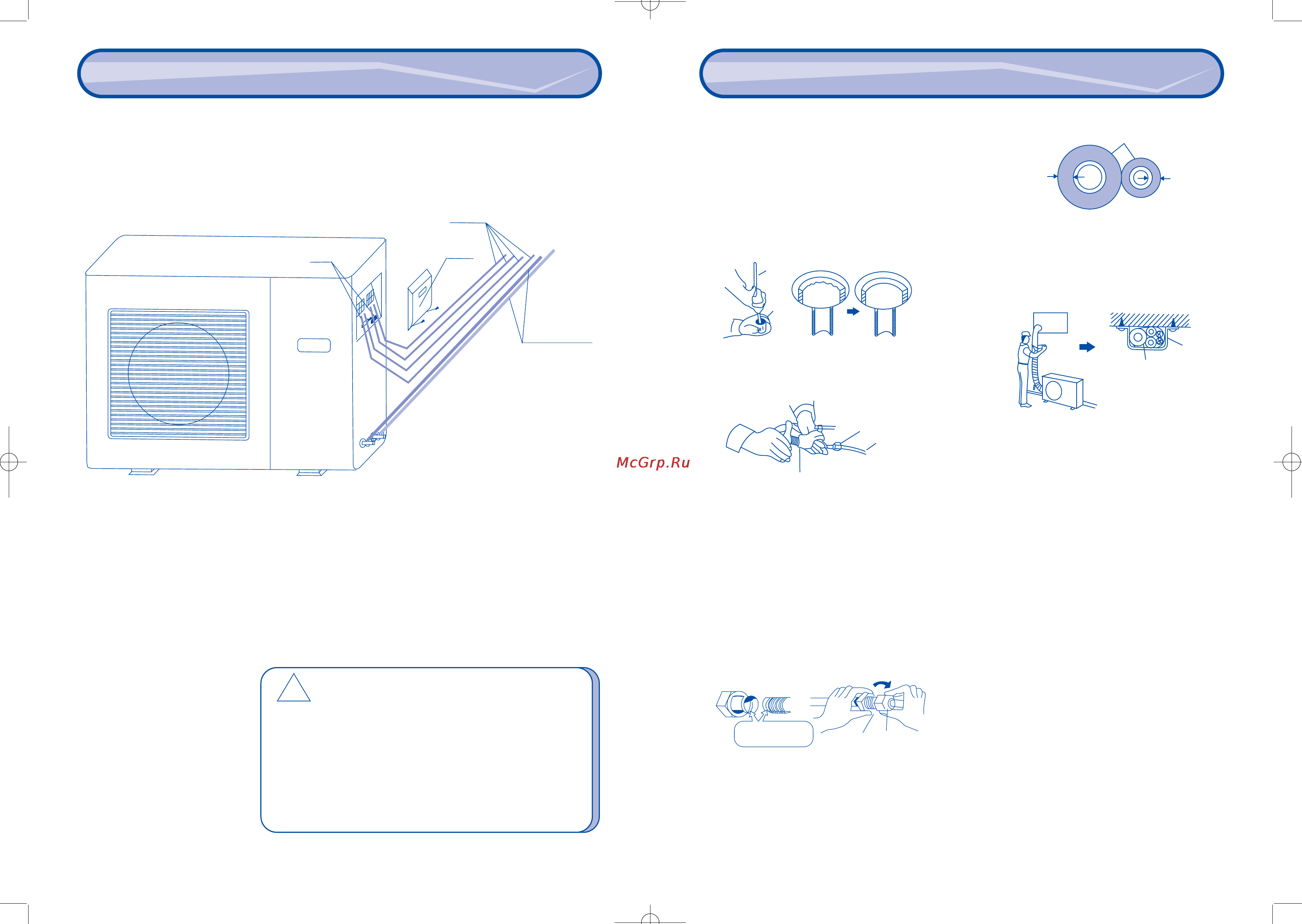

Приложение. Монтаж кондиционера Приложение. Монтаж кондиционера
5. МОНТАЖ ТРУБОПРОВОДОВ ХОЛОДИЛЬНОГО
КОНТУРА
5.1. Развальцовка трубопроводов
(1) С помощью трубореза отрежьте трубу нужной длины
(рекомендуемый запас по длине 30 – 50 см)
(2) Выровняйте края медной трубы с помощью
развертки или надфиля. При этом держите трубу
обрабатываемым краем вниз, чтобы предотвратить
попадание кусочков меди в трубу.
Рис. 18а. Рис. 18б.
(3) Наденьте приспособление для развальцовки на
трубу (рис. 19).
(4) Развальцуйте трубу
Рис. 19
Примечание! Развальцованная труба должна иметь
1) Гладкую внутреннюю поверхность;
2) Ровные края
3) Достаточную длину конической поверхности
5.2. Соединение трубопроводов
(1) Для предотвращения попадания в трубопроводы
воды и пыли не снимайте с них заглушки до начала
монтажа.
(2) Для предотвращения утечек перед соединением
трубопроводов смажьте контактные поверхности
рефрижераторным маслом (рис. 20).
(3) Установите соединяемые трубы соосно и наживите
накидную гайку (рис. 21).
Рис. 20 Рис. 21
(4) Затяните гайки с помощью гаечных ключей
5.3. Нанесение теплоизоляции на трубопроводы
холодильного контура
Все трубопроводы холодильного контура должны быть
покрыты теплоизоляцией толщиной не менее 8 мм
(рис. 22).
Рис. 22
5.4. Обертывание труб декоративной лентой.
(1) Соберите трубопроводы, дренажный шланг и кабель
(если это допускается действующими стандартами)
в жгут и оберните его белой декоративной лентой.
(2) Оберните лентой часть жгута, расположенную
снаружи помещения, начиная от наружного блока
(рис. 23).
Рис. 23
(3) Закрепите жгут на стене с помощью фиксаторов
с шагом 120 см.
Примечание! Не стягивайте жгут слишком сильно, так
как при этом может помяться теплоизоляция. Во избежа-
ние образования конденсата дренажный трубопровод не
должен касаться трубопроводов холодильного контура.
5.5. Завершение монтажа
После выполнения теплоизоляции и обертывания жгута
заделайте зазор в отверстии в стене, используя
соответствующий уплотняющий материал.
5.6. Продувка и заполнение контура хладагентом
Для продувки контура газообразным хладагентом вы-
полните следующие операции.
(1) Снимите защитные колпачки и ослабьте контргайки
сервисных клапанов жидкостной и газовой линий.
(2) Ослабьте накидную гайку на паровой линии с помо-
щью гаечного ключа.
(3) Откройте сервисный клапан жидкостной линии, по-
вернув его против часовой стрелки с помощью шести-
гранного ключа. Из-под накидной гайки выйдет некото-
рое количество газа. Через 10 – 15 сек затяните гайку.
(4) Проверьте соединение на отсутствие утечек с помо-
щью мыльной воды или течеискателя. Если утечек не
обнаружено, то откройте клапан газовой линии,
повернув его против часовой стрелки с помощью
шестигранного ключа.
(5) Затяните контргайки и наденьте защитные колпачки
сервисных клапанов жидкостной и газовой линий.
Для получения более подробной информации
обращайтесь в официальный сервисный центр.
До выравнивания После выравнивания
Медная
труба
Развертка
Накидная гайка
Медная труба
Приспособление для развальцовки
Места нанесения
рефрижераторного масла
Штуцер Накидная гайка
Теплоизоляционный материал
Толщина
не менее 8 мм
Фиксатор
Теплоизоляция
Не менее 8 мм
21
4. ЭЛЕКТРОМОНТАЖ
• Снимите крышку отсека клеммной колодки наружного блока (см. рисунок внизу).
Внимание!
• Электрические соединения внутреннего и наружного
блоков должны выполняться в соответствии
с действующими стандартами.
• Убедитесь в надежности электрических соединений.
• Электрические кабели не должны касаться компрессора,
трубопроводов холодильного контура и движущихся частей
компонентов кондиционера.
• Кондиционер должен быть надежно заземлен.
!
Зажимы
Электрический кабель
Трубопроводы
холодильного
контура
Крышка отсека
клеммной колодки
