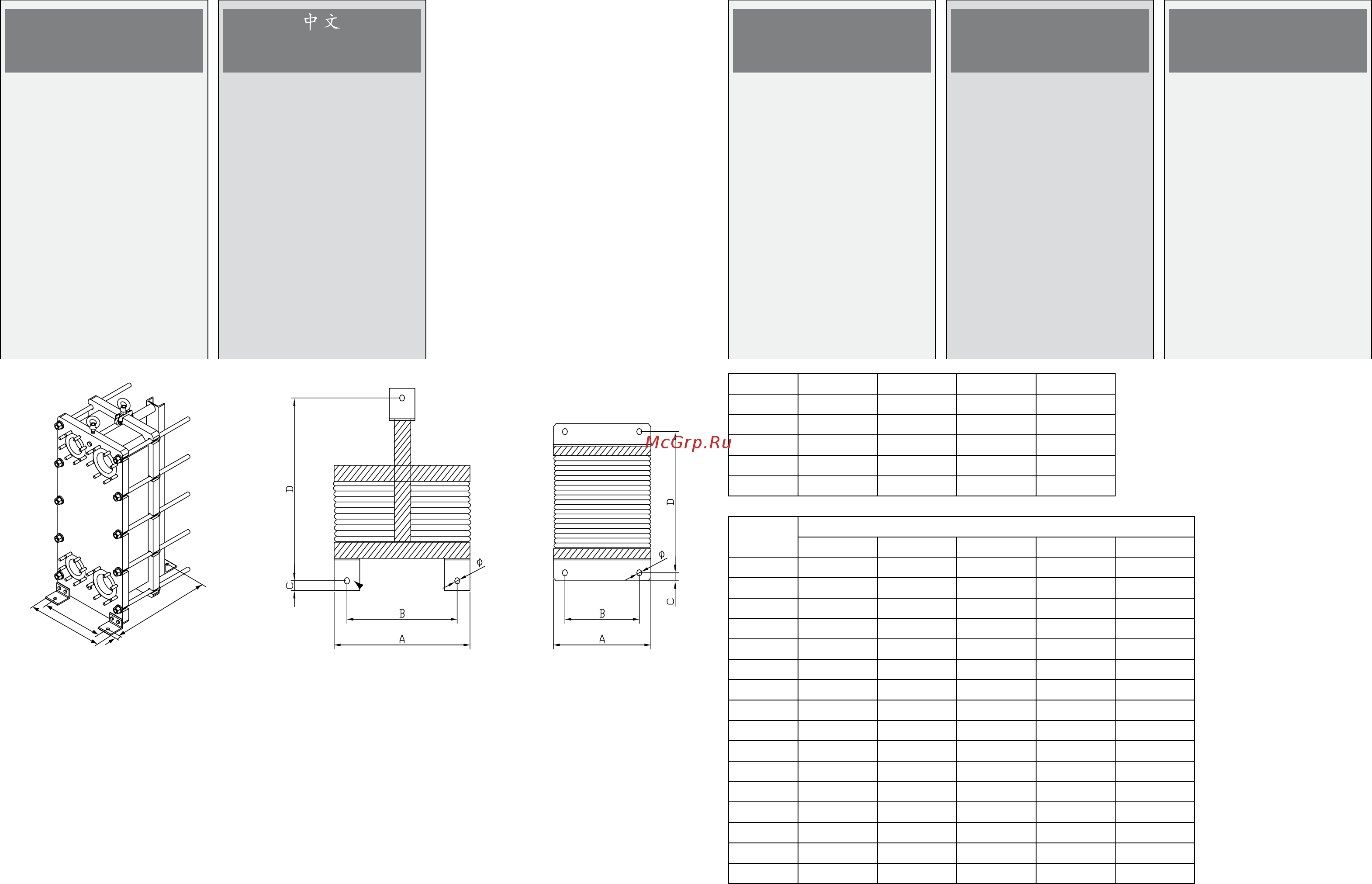

Danfoss XG18H-1 20 [20/31] Габаритные размеры монтажного фундамента
![Danfoss XGM032M-1-90 PN16 [20/31] Габаритные размеры монтажного фундамента](/views2/1478021/page20/bg14.png)
XG
20
DH-SMT/FI / 2007-01 / VI.KA.B3.8G
EESTI
Paigaldusmõõdud
Kui soojusvaheti tuleb
paigaldada eraldi
vundamendile võib
vundamendi ligikaudsed
mõõtmed leida allolevast
tabelist.
n= plaatide lev
SRPSKI
Dimenzije sklopa
izmenjivača
Dimenzije sklopa izmenjivača
mogu se koristiti za procenu
potrebne veličine zidanog
postolja.
n=broj ploča
РУССКИЙ
Габаритные размеры
монтажного
фундамента
Если требуется
специальный фундамент
для теплообменника,
его габариты можно
определить с помощью
следующей таблицы.
n = количество пластин
组装参数
如安装要求配制底座, 可应用
下列组装参数进行底座尺寸
的评估.
n = 板片数量
POLSKI
Wymiary montażowe
Jeżeli fundament jest
wymagany do montażu,
poniższe wymiary
montażowe mogą być
użyte do wyznaczenia jego
wielkości.
n= liczba płyt
A (mm) (B mm) C (mm) (mm)
�G10 160 100 15 9
�G20 274 234 20 13
�G30 370 236 16 13
�G40 530 430 30 20
�G50 530 430 30 20
n
D (mm)
�G10 �G20 �G30 �G40 �G50
10 106 490 242 - -
20 132 490 279 - -
30 158 490 316 - -
40 184 640 353 - -
50 210 640 390 750 750
60 236 640 427 750 750
70 262 790 464 850 850
80 - 790 501 950 950
90 - 790 538 950 950
100 - 940 575 950 950
110 - 940 612 950 950
120 - 940 649 1150 1150
140 - 1090 723 1150 1150
160 - - - 1350 1350
180 - - - 1350 1350
200 - - - 1650 1650
�G20, �G40, �G50 �G10, �G30
D
B
A
C
�G40, �G50
