XG
28
≥100mm
ČESKY
DH-SMT/FI / 2007-01 / VI.KA.B3.8G
ČESKY
Upevnění
Tepelný výměník je upevněn
na vlastní základně a není
nutné ho upevňovat šrouby.
Pokud je to nezbytné,
připravte základ podle
místních zvyklostí.
Tepelný výměník by měl být
upevněn ve svislé pozici.

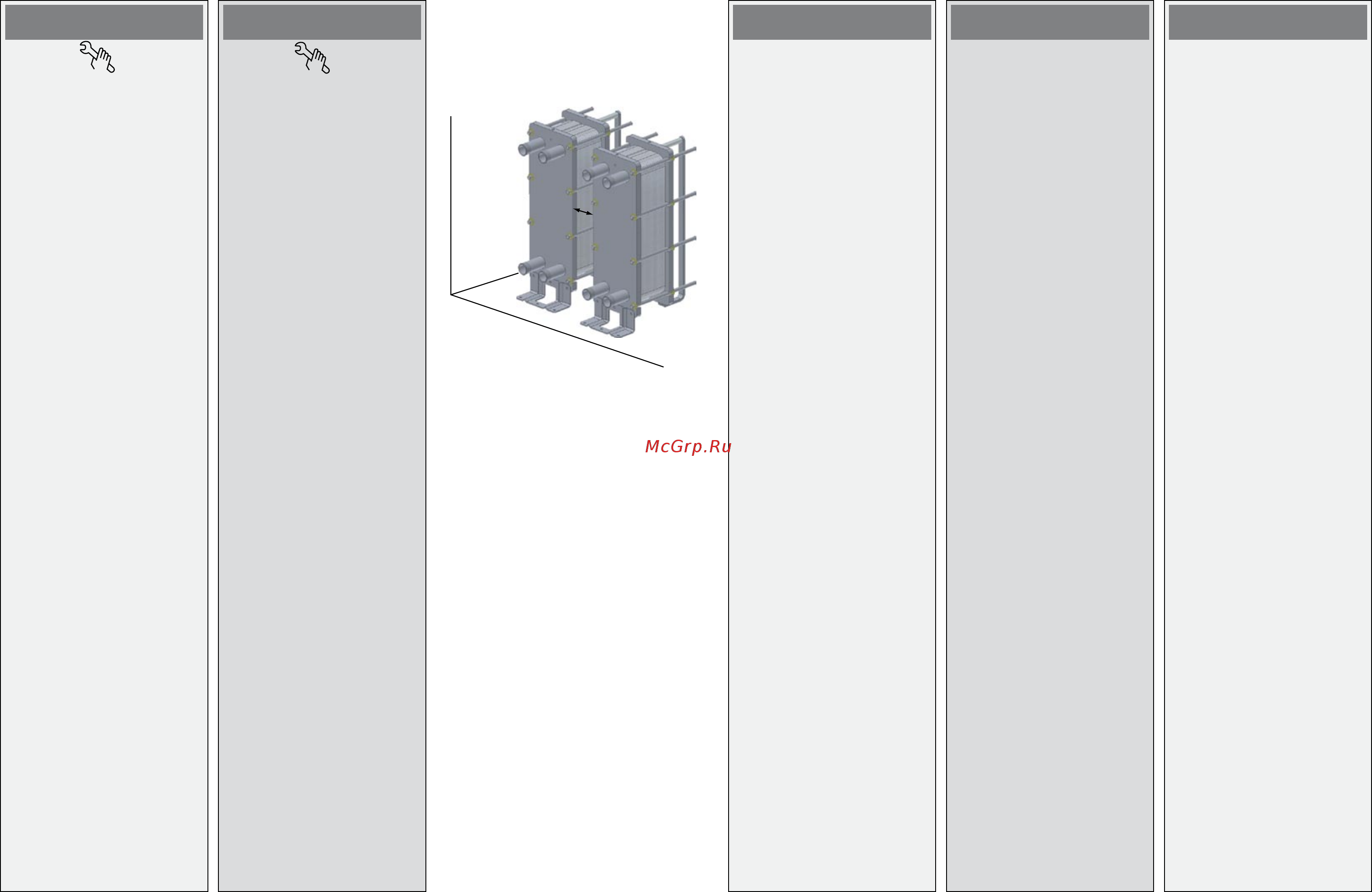

Prostor mezi sousedními
výměníky musí být nejméně
100 mm. Kolem výměníku je
potřeba ponechat dostatek
místa, aby bylo možné na
něm provádět servisní práce
a údržbu (např. zaizolování,
výměnu vlastního výměníku,
čištění) a také vždy musí
odpovídat požadavkům
platné legislativy v místě
instalace
Veškeré potrubí připojené
k tepelnému výměníku
by mělo být vybaveno
uzavíracími ventily tak, aby
výměník tepla mohl být kvůli
údržbě odstraněn.
Připojené potrubí musí
být upevněno tak, aby síla
způsobená například teplotní
rozpínavostí nepoškodil
výměník tepla.
Potrubí musí být vybaveno
svorkami, aby se torzní tlak
nekoncentroval v potrubním
připojení tepelného
výměníku.
DANSK
Installation / Montage
Varmeveksleren kan placeres
direkte på en plan overflade
og kræver ingen særskilt
befæstelse. Montageområdet
skal være klargjort i henhold
til gældende vedtægter og
normer. Varmeveksleren er
for lodret montage.
Opstilles flere vekslere ved
siden af hinanden, skal der
være minimum 100 mm
mellem dem.
Der skal være plads omkring
varmeveksleren så der der
kan foretages vedligeholdelse
(f.x. montere isolering,
rense og evt. udskifte
varmeveksleren) og relevante
standarder overholdes.
Det anbefales, at alle
tilslutninger til varme-
veksleren forsynes med
afspærringsventiler i
tilfælde af udskiftning
eller renovering af
varmeveksleren.
Installation skal udføres
således, at varmeveksleren
ikke beskadiges af f.eks.
en termisk udvidelse i
rørsystemet.
Rørsystemet skal forankres
med rørophæng for at undgå
evt. vridningsspændinger og
vægten fra rørene i at belaste
varmevekslerens forbindelser.
