10 Версия 1.1.001

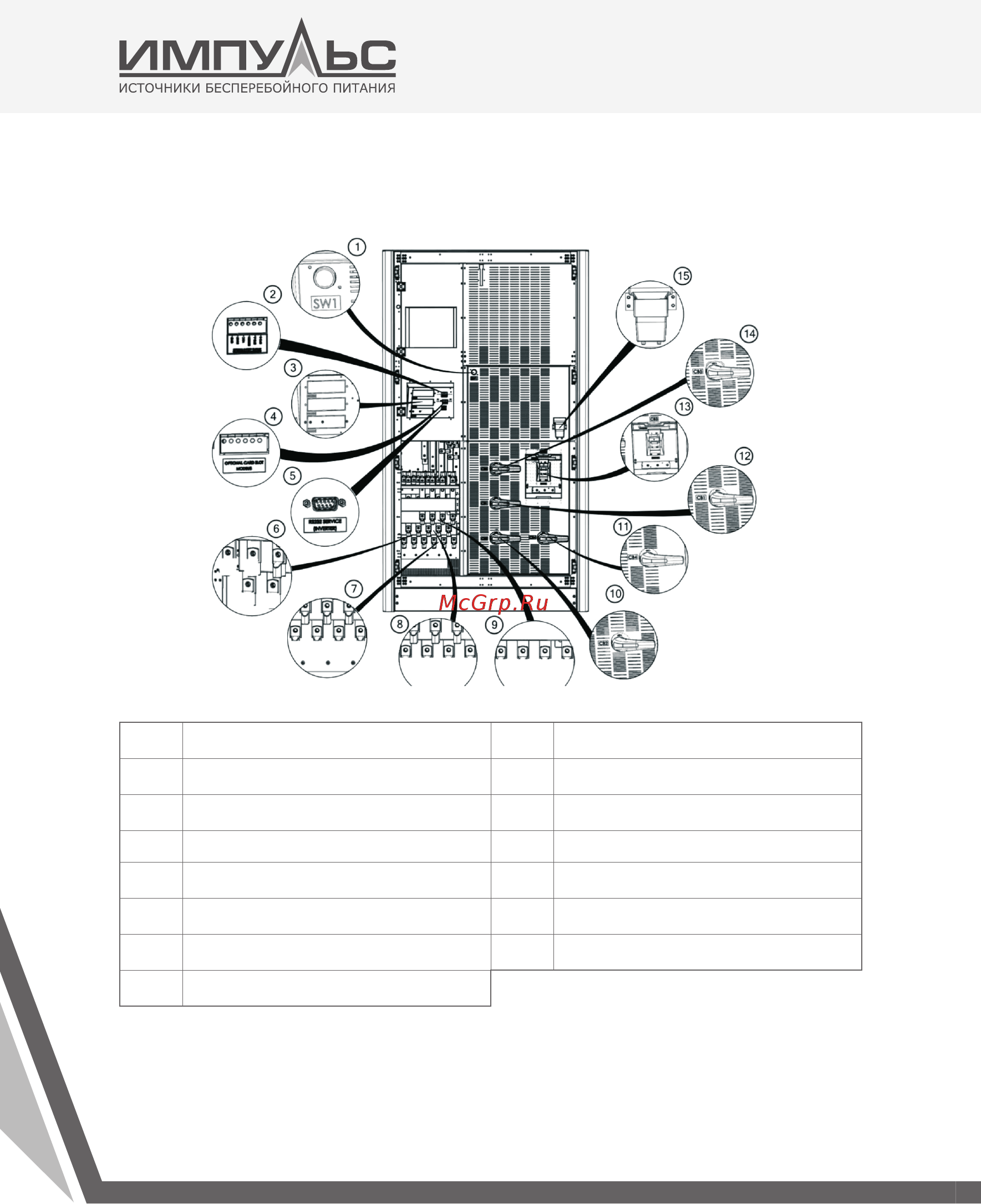

Вид передней панели
1
Кнопка предзаряда шины постоянного
тока SW1
9
Клеммы подключения входного кабеля
линии байпаса
2
Разъем подключения датчика темпера-
туры АКБ
10 Выключатель механического байпаса СВ2
3
Слот для опциональных интерфейсных
карт
11 Выключатель АКБ СВ4
4 Слот для установки карты ModBus 12 Входной выключатель СВ1
5 Сервисный порт RS232 13
Выходной автоматический выключа-
тель СВ3
6 Клеммы для подключения АКБ 14
Выключатель входа статического
байпаса СВ5
7
Клеммы подключения выходного кабе-
ля нагрузки
15
Съемная рукоятка управления выход-
ным автоматическим выключателем СВ3
8
Клеммы подключения входного кабеля
сети
