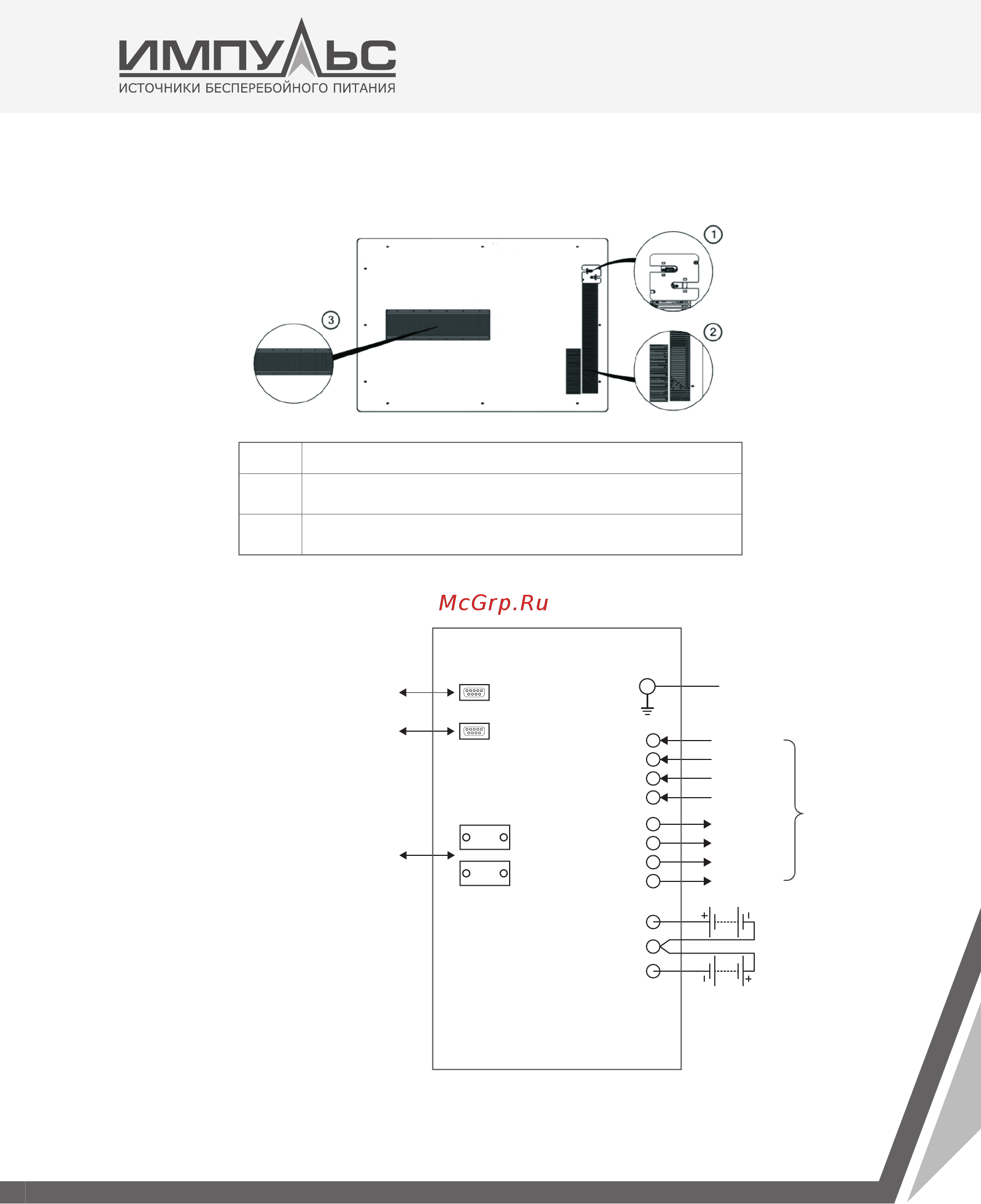

Импульс ТРИАТЛОН 500 [11/60] Вид сверху
![Импульс ТРИАТЛОН 500 [11/60] Вид сверху](/views2/1481861/page11/bgb.png)
112018
Вид сверху
1 Сервисный порт для параллельного подключения ИБП
2
Вентиляционная решетка выброса воздуха (охлаждение
Тиристоров байпаса и дросселей)
3
Вентиляционная решетка выброса воздуха (охлаждение
Выпрямителя, инвертора и зарядного устройства)
Электрические соединения
Электрические соединения ИБП ТРИАТЛОН
RS232 - Связь (Сервис)
Соединение для
параллельной установки
Расширительные разъёмы:
SNMP (Опционально)
RS485 (Опционально)
Сухой контакт (Опционально)
Дистанционная панель управления (Опционально)
Внешний температурный датчик аккумуляторов (Опционально)
Другие подобные аксессуары
Одновременно возможно подсоединение только двух опций
Заземляющее соединение
Вход сети
и байпаса
L1
L2
L3
N
Защищенные
потребители
Силовые
кабели
L1
L2
L3
N
Полож. заряженная
группа аккумулято-
ров (31 шт.)
DC шина +
Нейтраль
DC шина -
Отр. заряженная
группа аккумулято-
ров (31 шт.)
