10 Версия 1.1.001

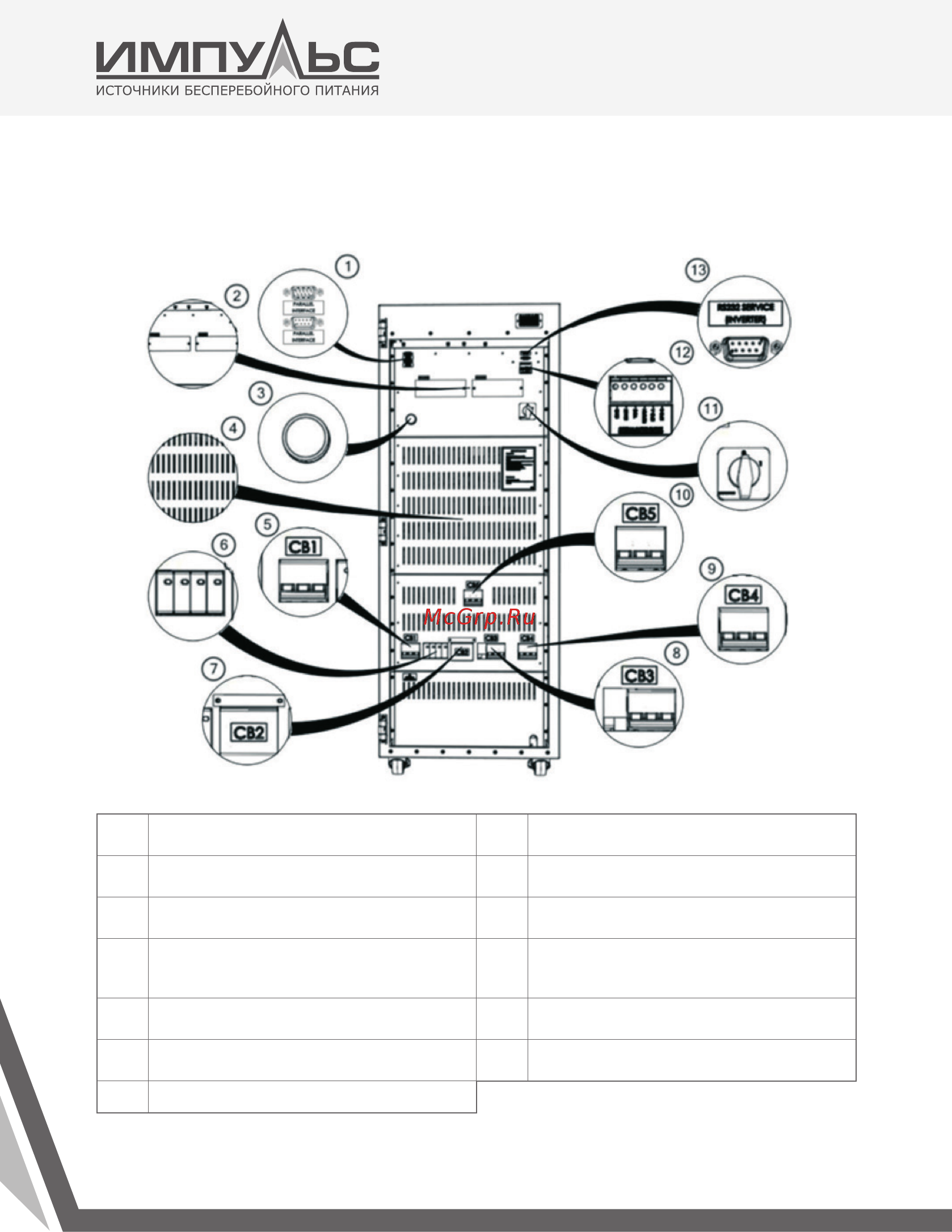

Вид передней панели
1 Сервисный порт RS232 8
Выходной автоматический выключатель
СВ3
2
Слоты для опциональных интерфейсных
карт
9 Выключатель АКБ СВ4
3
Кнопка предзаряда шины постоянного
тока SW1
10
Выключатель входа статического байпаса
СВ5
4
Вентиляционная решетка забора воздуха
(охлаждение Выпрямителя, инвертора и
зарядного устройства)
11
Переключатель режима «Холодный
старт» (опционально)
5 Входной выключатель СВ1 12
Карта подключения датчика температу-
ры внешних АКБ
6
Устройство защиты от перенапряжений
(Опционально)
13
Порт для параллельного подключения
ИБП
7 Выключатель механического байпаса СВ2
