Dakon KOMPAKT 24 CT [26/31] Двухтрубное исполнение горизонтальное
![Dakon KOMPAKT 24 CT [26/31] Двухтрубное исполнение горизонтальное](/views2/1482191/page26/bg1a.png)
26
Ïðèìåíåíèå ëåâîãî îòâåðñòèÿ äëÿ âñàñûâàíèÿ
Äâóõòðóáíîå èñïîëíåíèå ãîðèçîíòàëüíîå
Äâóõòðóáíîå èñïîëíåíèå âåðòèêàëüíîå - íàáîð áåç êîëåí
1,3,4,5 íàáîð äâóõòðóáíîãî êîíöà ñ ôëàíöàìè, ãîðèçîíòàëüíûé, 80
2 Ïàòðîí â êîìïëåêòå
6 Óäëèíèòåëü 80, 1 ì
1 Ôëàíåö 80
2 Óäëèíèòåëü 80, 1 ì
3 Äâîéíîé êîíåö âåðòèêàëüíûé
4 Âûâîä íà êðûøó ïîä óãëîì
5 Âûâîä íà êðûøó ðîâíûé
Содержание
- Kompakt 24 ск kompakt 24 ст 1
- Паспорт 1
- Содержание 2
- Описание котла 3
- Предупреждения 3
- Применение котла 3
- Система обозначения настенных котлов kompakt 3
- Размеры котла 4
- Значение символов на панели управления 5
- Панель управления 5
- Kompakt ck размещение частей котла 6
- Kompakt ст размещение частей котла 6
- Подключение автоматики управления котла kompakt 7
- Обозначения автоматики управления 8
- Предохранитель от возврата продуктов сгорания датчик температуры 8
- Продуктов сгорания 8
- Кпд 9
- Технические параметры котла kompakt 9
- Запасные части 10
- Поз рис стр наименование тип код для заказа 10
- Kit 5580 с 11
- Tsc 0120 с 11
- Tsc 0130 с 11
- Tsc 0300 с 11
- Tsc 0320 с 11
- Tsc 0330 с 11
- Tsc 0460 с 11
- Tsc 0470 с 11
- Tsc 0540 с 11
- Tsc 0620 с 11
- Заказа 11
- Наименование код для 11
- Основное оснащение котла 11
- Особое оснащение 11
- Остальное рекомендуемое оснащение 11
- Рекомендуемые комнатные термостаты 11
- Части для двухтрубчатых отводов продуктов сгорания котлов turbo 11
- Части для коаксиальных отводов продуктов сгорания котлов turbo 11
- Для функционирования защиты котла от замерзания он должен быть подключен к электросети должна быть открыта арматура на подаче газа под котлом предупреждение 12
- Защита котла от замерзания 12
- Режим отопления 12
- Режим подготовки гвс горячее водоснабжение 12
- Функция котла 12
- Введение котла в эксплуатацию 13
- Включение котла 13
- Обслуживание котла 13
- Обязанности сервисного специалиста во время введения котла в эксплуатацию 13
- Остановка котла 13
- Предупреждение 13
- Безопасность работы котла 14
- Минимально 1 раз в год 14
- Правила эксплуатации 14
- Профилактика 14
- Ремонт 14
- Эксплуатация 14
- Бар 15
- Помехи которые может устранить потребитель 15
- Помехи при эксплуатации котла kompakt 15
- Состояния котла не являющиеся помехой 15
- На 10 квт 16
- Размещение котла kompakt в ванных 16
- Размещение котла kompakt типа komin 16
- Размещение котла kompakt типа turbo 16
- Установка и размещение котла 16
- Газовые настенные котлы kompakt запрещается применять для целей отличных от указанных в данной инструкции см применение котла 17
- Подвешивание котла на стену 17
- Правила безопасности и другие правила 17
- Наполнение отопительной системы водой 19
- Подключение к газоводу 19
- Подключение к трубам гвс 19
- Подключение к электросети 19
- Подключение комнатного термостата 19
- Подключение котла к отопительной системе 19
- Раз в год 19
- Горизонтально так и вертикально 20
- Двухтрубные 20
- Для установки отвода продуктов сгорания и подачи сжигаемого воздуха могут применяться только оригинальные части поставляемые фирмой dakon s r o 20
- Исполнение отводов продуктов сгорания котлы типа turbo 20
- Коаксиальное исполнение горизонтальное 20
- Коаксиальное исполнение примеры наборов и отдельные части 20
- Коаксиальные 20
- Присоединение к дымовой трубе котлы типа komin 20
- Коаксиальный отвод вертикальный набор без колен 21
- Коаксиальный отвод горизонтальный набор с двумя коленами 21
- Коаксиальный отвод горизонтальный набор с одним коленом 21
- Коаксиальный отвод вертикальный набор с двумя коленами 45 22
- Коаксиальный отвод вертикальный присоединение к отводу конденсата 22
- Коаксиальное колено 90 с фланцем код 24
- Коаксиальный патрон 0 100 60 24
- Коаксиальный удлинитель 0 100 60 24
- Код 24
- Фланец с патроном коаксиальный код 24
- Двухтрубное исполнение примеры наборов и отдельные части 25
- Двухтрубное исполнение вертикальное набор без колен 26
- Двухтрубное исполнение горизонтальное 26
- Двухтрубное исполнение вертикальное для наклонной крыши набор с двумя коленами 27
- Двухтрубное исполнение вертикальное для ровной крыши набор с двумя коленами 27
- 1 0 м 0 80 мм 28
- Колено 90 0 80 мм код 28
- Набор двухтрубного конца горизонтальный 0 80 мм с фланцами код 28
- Простой удлинитель к 0 5 м 0 80 мм код 28
- Простой удлинитель код 28
- Внутренней стране панели управления и притянуть панель 30
- Максимальной мощности котла 30
- Перед снятием торцевой панели котла kompakt следует отвинтить гайку на 30
- После установки максимальной мощности настройте потенциометр р2 30
- Предупреждение 30
- При запуске котла рекомендуем проверить установку минимальной и 30
- Приложения 30
- Снова на минимальную величину 30
- Управление котлом в режиме отопления зимний режим работы 30
- Установка максимальной мощности котла 30
- Установка минимальной и максимальной мощности 30
- Установка минимальной мощности котла 30
- Antifast 31
- А bcd 31
- Исполнение komin 31
- Исполнение turbo 31
- Ко л в о г орелка мин м акс 31
- Настройка модуляционного уровня 31
- Настройка уровня давления газа при запуске котла 31
- П рир газ 13 1 0 2 12 31
- Перестройка котла для работы на других газах 31
- Пропан 13 0 5 8 28 31
Похожие устройства
- Iek ВА47-29 MVA20-1-063-B Габаритный Чертеж
- Iek ВА47-29 MVA20-1-063-B Краткое руководство по эксплуатации
- Iek ВА47-29 MVA25-1-063-C Габаритный Чертеж
- Iek ВА47-29 MVA25-1-063-C Руководство По Эксплуатации
- Dakon PREXAL 120 Инструкция по эксплуатации
- Dakon Prexal Р 190 Инструкция по эксплуатации
- Dakon Prexal Р 250 Инструкция по эксплуатации
- Dakon Prexal Р 300 Инструкция по эксплуатации
- Dakon Prexal Р 360 Инструкция по эксплуатации
- Dakon Prexal Р 420 Инструкция по эксплуатации
- Dakon Prexal Р 500 Инструкция по эксплуатации
- Dakon Prexal Р 600 Инструкция по эксплуатации
- Dakon Prexal Р 730 Инструкция по эксплуатации
- Dakon Prexal Р 820 Инструкция по эксплуатации
- Dakon Prexal Р 1040 Инструкция по эксплуатации
- Dakon Prexal Р 1200 Инструкция по эксплуатации
- Iek ВА47-29 MVA20-1-063-C Габаритный Чертеж
- Iek ВА47-29 MVA20-1-063-C Краткое руководство по эксплуатации
- Dakon Prexal Р 1400 Инструкция по эксплуатации
- Dakon Prexal Р 1850 Инструкция по эксплуатации

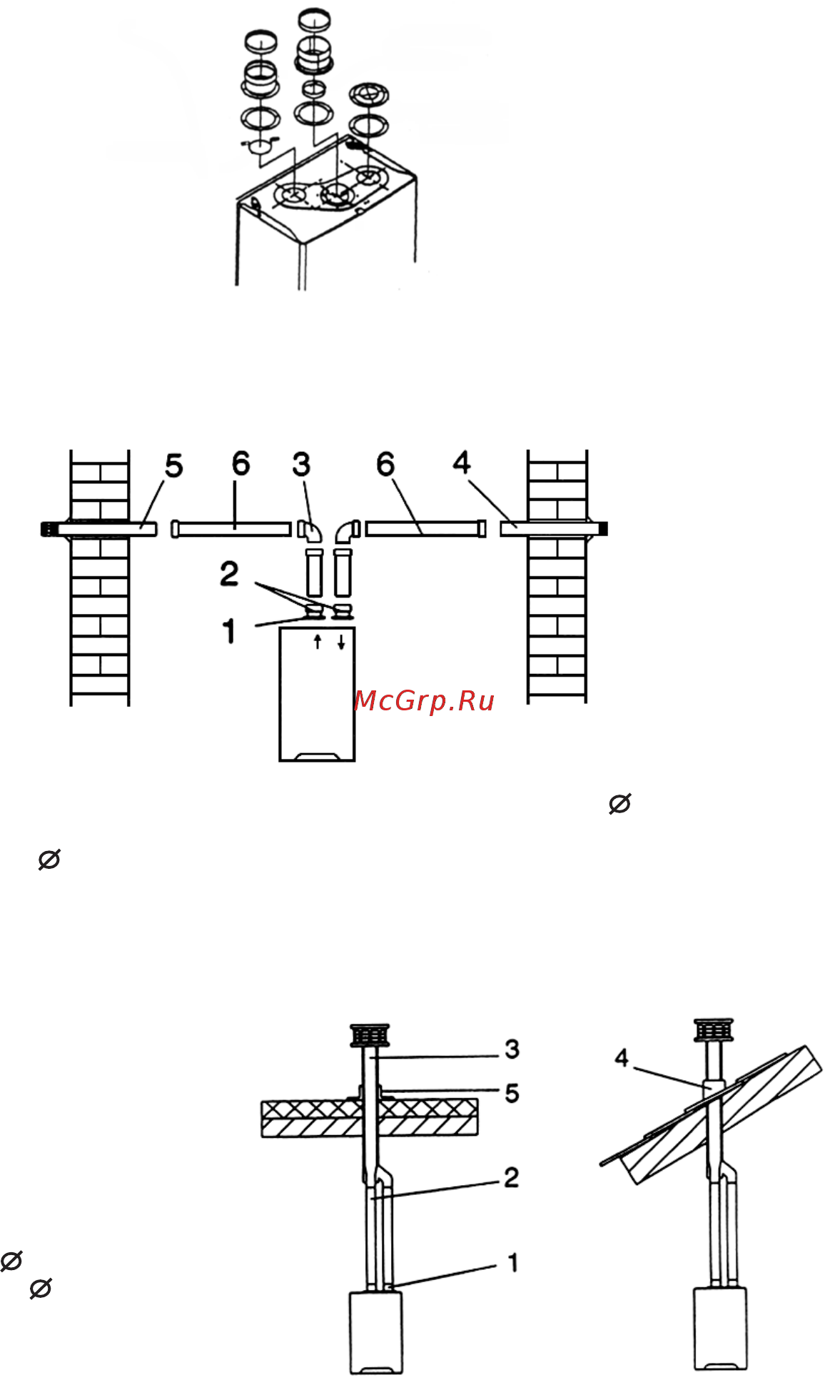

Применение левого отверстия для всасывания Двухтрубное исполнение горизонтальное 1 3 4 5 набор двухтрубного конца с фланцами горизонтальный 080 2 Патрон в комплекте 6 Удлинитель080 1 м Двухтрубное исполнение вертикальное набор без колен 1 Фланец 0 80 2 Удлинитель 0 80 1 м 3 Двойной конец вертикальный 4 Вывод на крышу под углом 5 Вывод на крышу ровный 26
