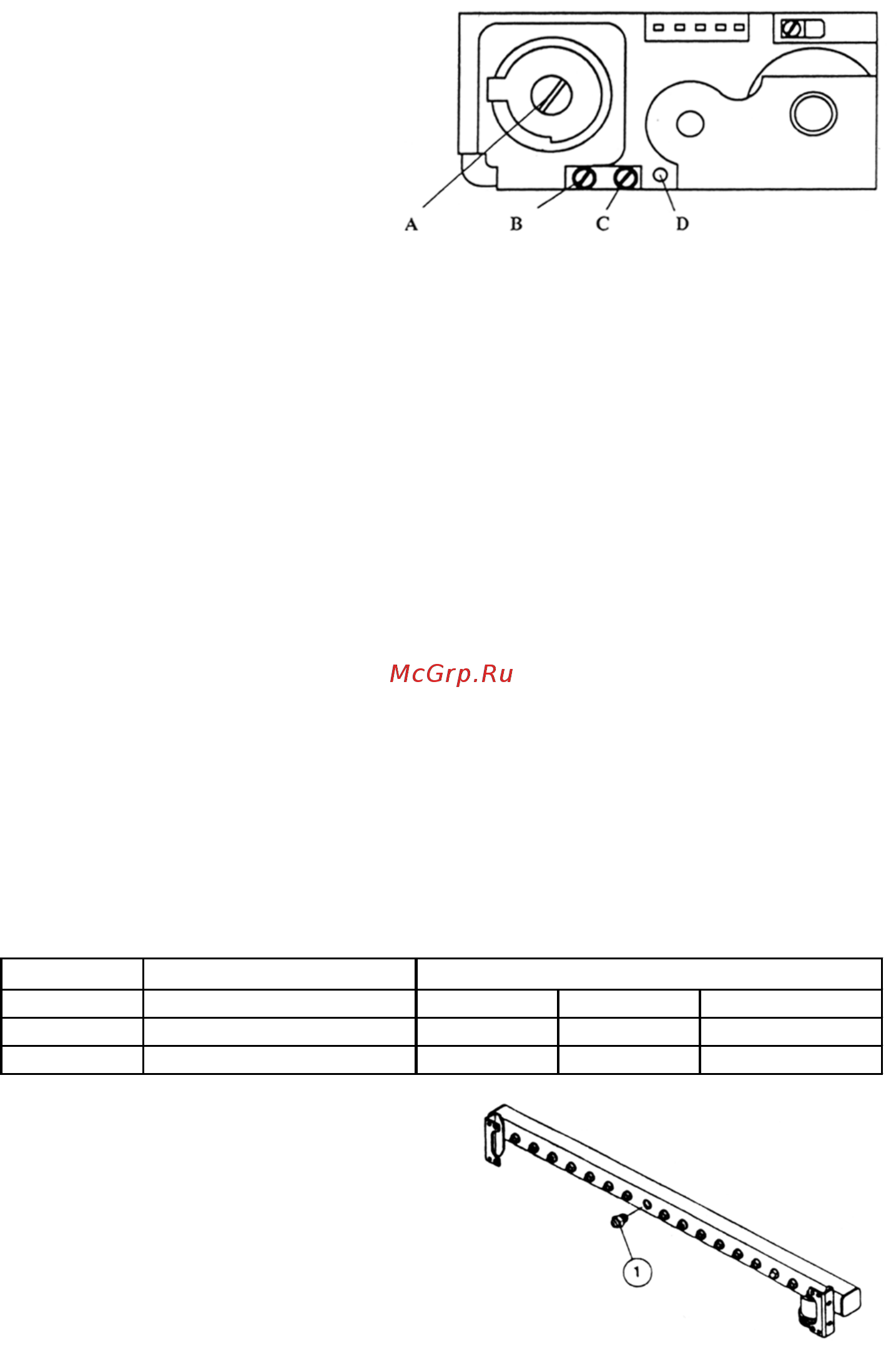

Рис 5 Газовая арматура А Установка максимального давления газа В Зонд измерения давления газа на выходе С Зонд измерения давления газа на входе О Установка минимального давления газа А BCD Настройка уровня давления газа при запуске котла Уровни давления газа при запуске котла можно установить в диапазоне от 0 100 от максимального давления газа Рекомендуем установить 50 максимального давления газа Стартовый уровень давления газа при зажигании настраивается потенциометром Р1 но панели управления Настройка модуляционного уровня Перед достижением установленной температуры котел может модулировать Модулируемая мощность настраивается с помощью потенциометра Р2 Модуляционный уровень давления газа представляет собой размеры модуляционной зоны и может настраиваться Настройка модуляции возможно в диапазоне от 0 до 100 от максимального давления газа установленного но газовом вентиле При настройке Р2 на минимум котел управляется с максимальным уровнем модуляции перед достижением котловой температуры котел будет модулировать мощность При настройке Р2 на максимум котел управляется без модуляции после достижения котловой температуры котел выключится и включится режим AntiFast Рекомендуем настроить Р2 на минимальную величину Перестройка котла для работы на других газах Данное изменение должно быть указано на заводском щитке котла и зопсоно в документацию котла Замените соответствующее количество форсунок горелки соответствующего диаметра Соберите горелку Измените положение клеммы GPL МЕТ в соответствии с примененным топливом МЕТприродный газ GPL пропан Установите давление на газовой арматуре min и max см таблица Проверьте правильность функционирования Таблица 3 Исполнение TURBO Исполнение KOMIN Тип газа Диаметр форсунок Ко л в о 13 13 П рир газ Пропан Давление на форсунках мбар Г орелка 1 20 0 75 Рис 6 Замена форсунок на горелке 1 Форсунка 31 Мин 2 8 8 4 М акс 12 3 28
