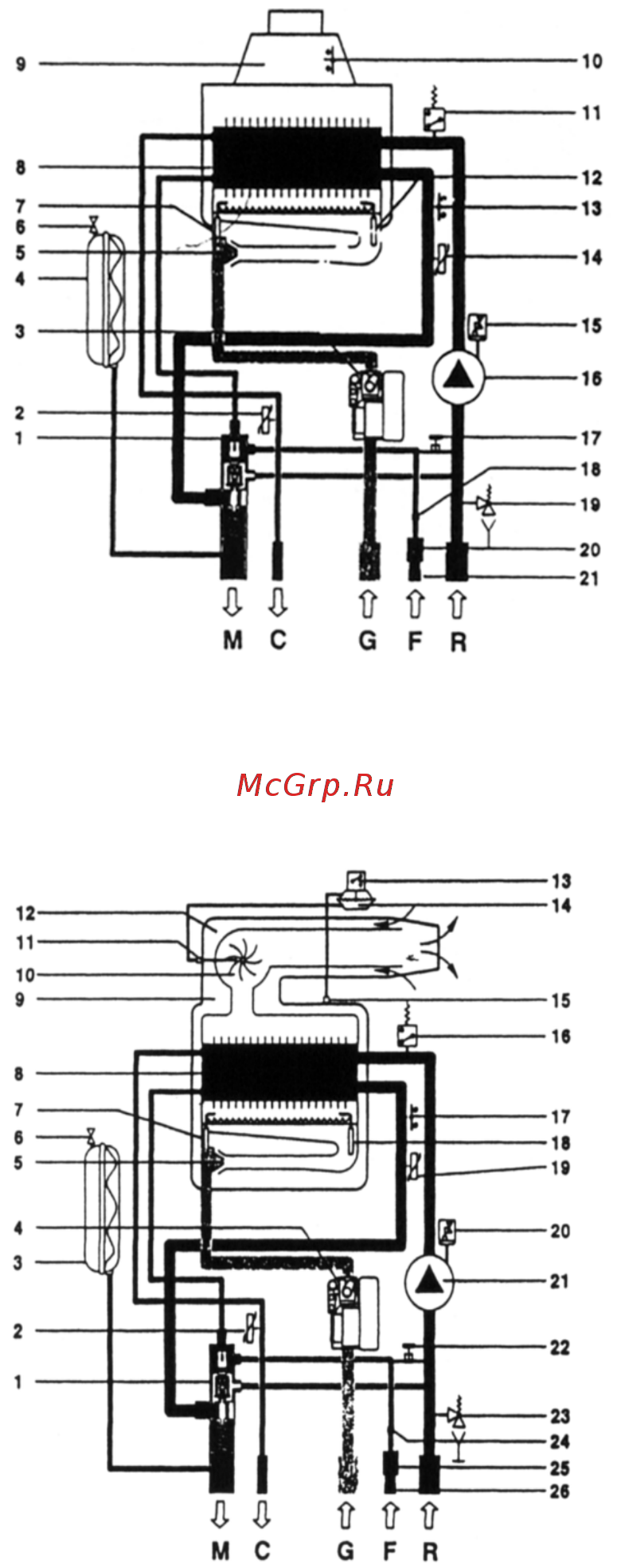

KOMPAKT CK размещение частей котла 1 Трехходовой термостатический вентиль 2 Датчик температуры ГВС 3 Газовый клапан 4 Расширительный сосуд под давлением 5 Горелка 6 Клапан расширительного сосуда 7 Электрод зажигания 8 Теплообменник 9 Прерыватель тяги 10 Датчик темпер ры продуктов сгорания 1 1 Датчик давления отопительной воды 12 Электрод ионизации 13 Блокировочный термостат 14 Датчик темп ры отопительной воды 15 Автоматический деаэратор 16 Насос 17 Клапан допуска отопительной воды 1 8 Заслонка ГВС 19 Предохранительный клапан 3 бар 20 Датчик протока ГВС 21 Фильтр на входе ГВС М Выход отопит воды R Вход отопит воды 6 Подача газа С Выход ГВС Р Вход ГВС KOMPAKT СТ размещение частей котла I Трехходовой термостатический вентиль 2 Датчик температуры ГВС 3 Расширительный сосуд под давлением 4 Газовый клапан 5 Горелка 6 Клапан расширительного сосуда 7 Электрод зажигания 8 Теплообменник 9 Камера сгорания 10 Вентилятор 1 1 Зонд вентилятора 12 Всасывание 13 Микропереключатель маностата 14 Маностат 15 Зонд давления воздуха 16 Датчик давления отопительной воды 17 Блокировочный термостат 18 Электрод ионизации 19 Датчик температуры отопительной воды 20 Автоматический деаэратор 21 Насос 22 Впускной клапан 23 Предохранительный клапан 3 бар 24 Заслонка ГВС 25 Датчик протока ГВС 26 Фильтр на входе ГВС 6
