4 Установка прибора щитового крепления Щ7

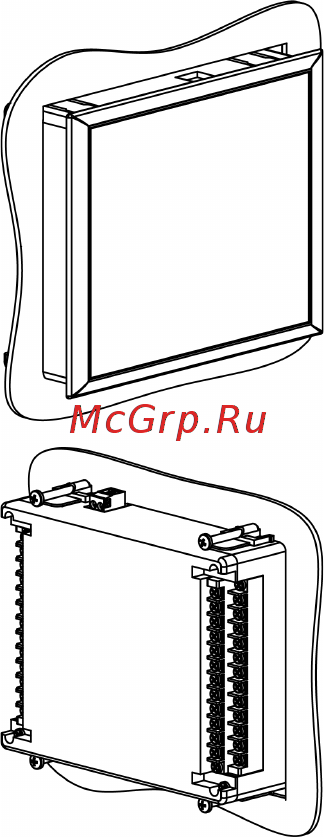

Рисунок 4.1 – Монтаж прибора щитового крепления
Для установки прибора следует:
1. Подготовить на щите управления место для установки прибора (см. рисунок 4.2).
2. Установить прокладку на рамку прибора для обеспечения степени защиты IP54.
3. Вставить прибор в специально подготовленное отверстие на лицевой панели
щита.
4. Вставить фиксаторы из комплекта поставки в отверстия на боковых стенках
прибора.
5. С усилием завернуть винты М4 × 35 из комплекта поставки в отверстиях каждого
фиксатора так, чтобы прибор был плотно прижат к лицевой панели щита.
Демонтаж прибора следует производить в обратном порядке.
