Овен ТРМ136 [18/71] Подключение нагрузки к ву
![Овен ТРМ136 [18/71] Подключение нагрузки к ву](/views2/1482252/page18/bg12.png)
18

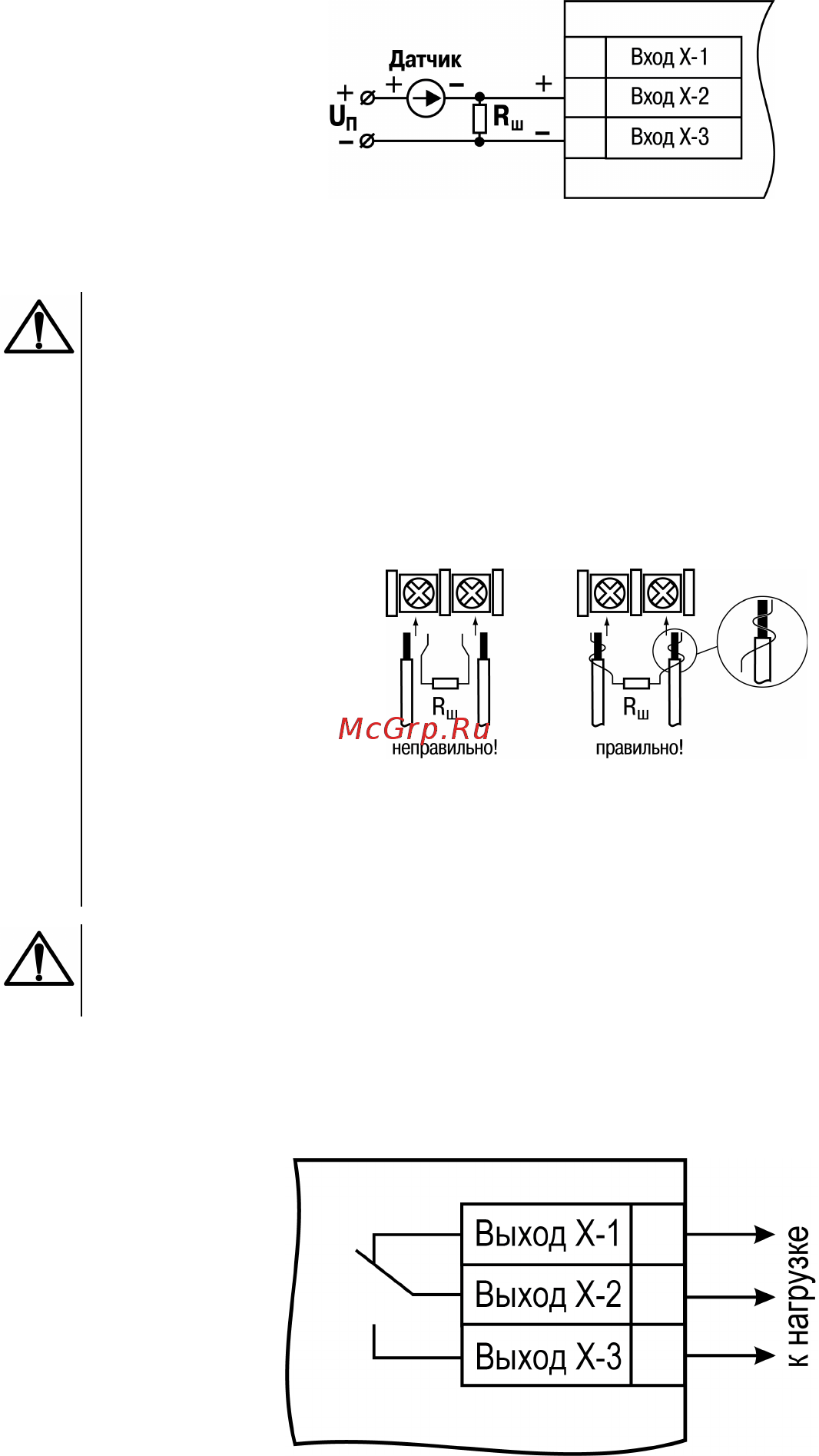

Рисунок 5.8 – Схема подключения пассивного датчика с токовым выходом
0...5 мА или 0(4)...20 мА Rш=100,000 ± 0,025 Ом
ВНИМАНИЕ
Подключение датчиков с выходом в виде тока (0...5,0 мА, 0...20,0 мА или 4,0…
20,0 мА) следует выполнять только после установки шунтирующего резистора
сопротивлением 100,0 Ом (допуск не более 0,1 %), который следует
подсоединять в соответствии с рисунком ниже. Вывод резистора должен
заводиться с той же стороны винтовой клеммы, что и провод от датчика. При
использовании провода сечением более 0,35 мм конец провода и вывод
резистора следует скрутить или спаять.
Рисунок 5.9 – Подключение шунтирующего резистора
Невыполнение этого требования приведет к пропаданию контакта между
выводом резистора и клеммы, что повлечет повреждение входа
прибора!
ВНИМАНИЕ
«Минусовые» выводы сигналов активных датчиков в приборе объединяются
между собой.
5.5 Подключение нагрузки к ВУ
5.5.1 Подключение нагрузки к ВУ типа Р
Рисунок 5.10 – Схема подключения нагрузки к ВУ типа Р
