20

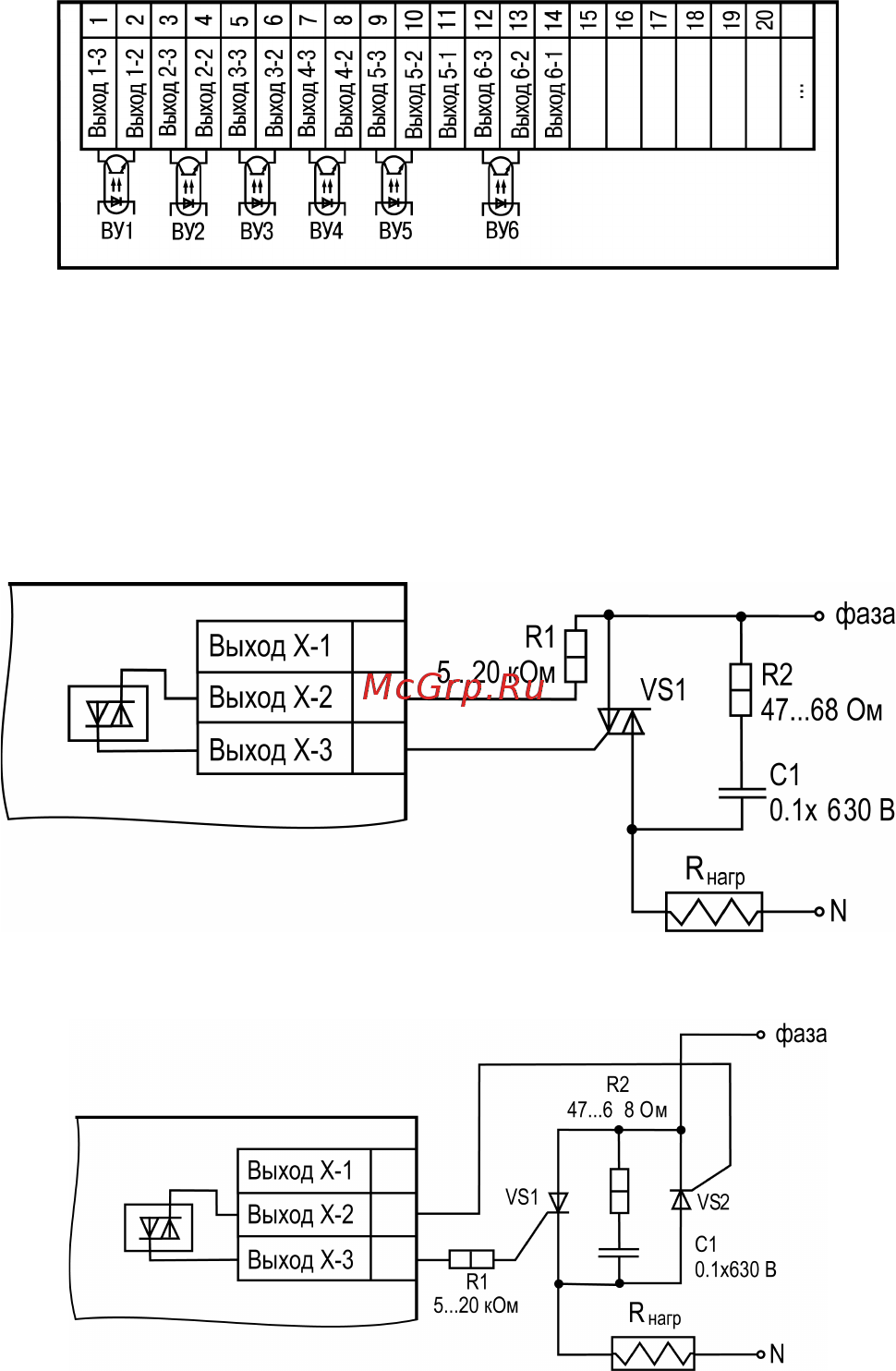

Рисунок 5.13 – Схема подключения транзисторных оптопар прибора ТРМ136-К
5.5.3 Подключение нагрузки к ВУ типа С
ВУ типа С имеет внутреннюю схему перехода через ноль и включается в цепь
управления мощного симистора или пары встречно-параллельно включенных
тиристоров через ограничивающий резистор R1 (см. рисунки ниже).
Рисунок 5.14 – Схема подключения силового симистора к ВУ типа С
Рисунок 5.15 – Схема встречно-параллельного подключения двух тиристоров к
ВУ типа С
RC-фильтры предназначены для защиты элементов схемы от перепадов напряжения
сети.
