Продолжение таблицы 5.1
Тип датчика
Длина
линий, м,
не более
Сопротивление
линии, Ом, не
более
Исполнение линии
Унифицированный сигнал
постоянного тока
100 100
Двухпроводная
Унифицированный сигнал
напряжения постоянного
тока
100 5
Двухпроводная
ПРЕДУПРЕЖДЕНИЕ
На схемах подключения вместо номера входа (выхода) указан X (например, Х-
1).
Цифровые входы прибора разделены на группы по четыре входа, гальванически
изолированные от других цепей. Каждая группа входов имеет свою общую клемму
питания. Дискретные датчики следует подключать к входам только относительно
клеммы питания входов для данной группы.
5.4.2 Подключение ТС по трехпроводной схеме

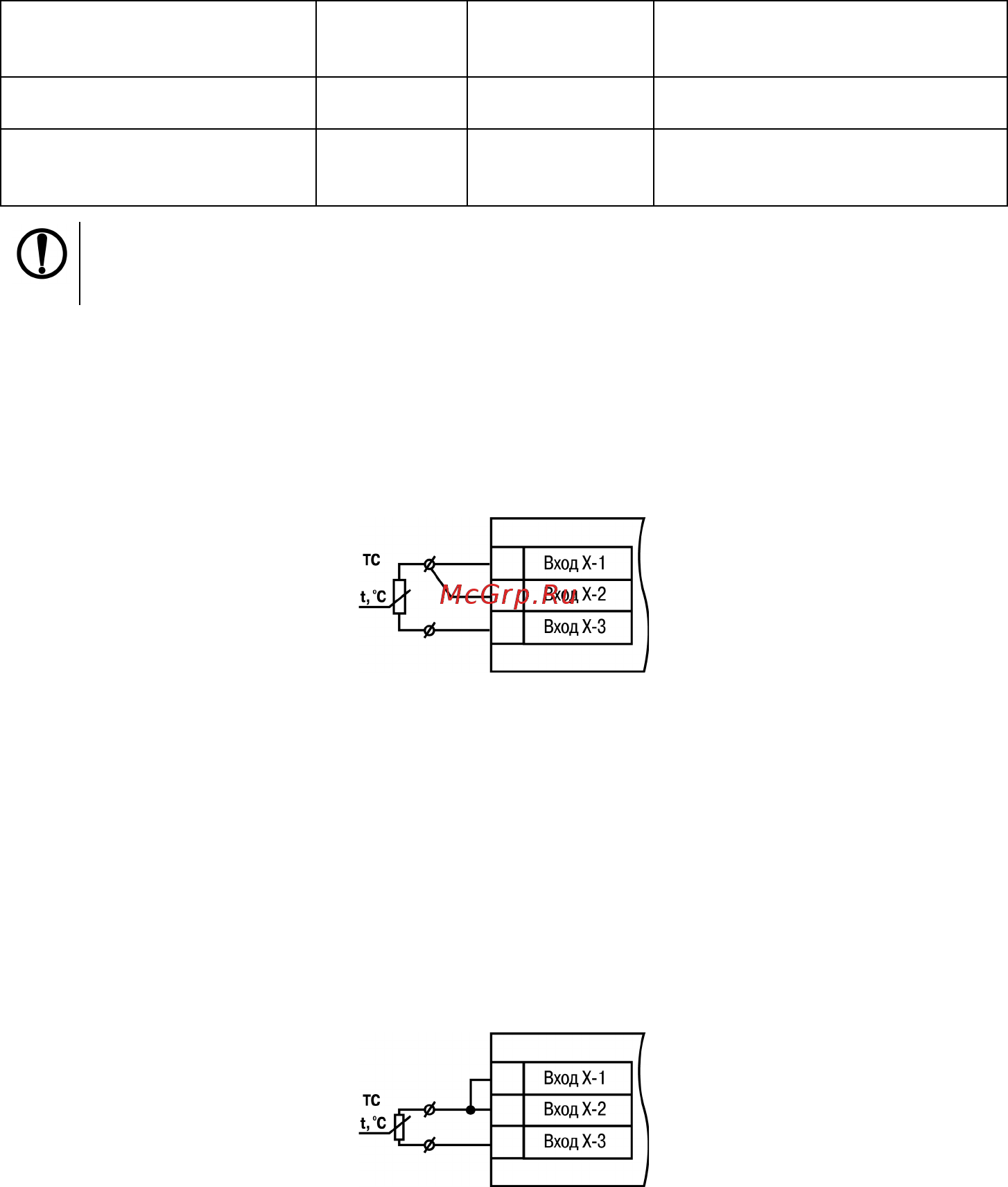

Рисунок 5.3 – Трехпроводная схема подключения ТС
В приборе используется трехпроводная схема подключения ТС.
Соединение ТС с прибором по двухпроводной линии допускается только при
выполнении определенных условий (см. раздел ниже).
5.4.3 Подключение ТС по двухпроводной схеме
Соединение ТС с прибором по двухпроводной схеме производится в случае
невозможности использования трехпроводной схемы, например, при установке
прибора на объектах, оборудованных ранее проложенными двухпроводными
монтажными трассами.
Рисунок 5.4 – Двухпроводная схема подключения ТС
Для подключения ТС по двухпроводной схеме следует выполнить действия:
