Овен ТРМ136 [16/71] Подключение тп

1. Установить перемычки между контактами Вход Х-1 и Вход Х-2 клеммника

прибора, а двухпроводную линию подключить соответственно к контактам Вход

Х-2 и Вход Х-3.

2. Подключить к противоположным от прибора концам линии связи «датчик-

прибор» вместо ТС магазин сопротивления с классом точности не ниже 0,05

(например, МСР-63).

3. Установить на магазине значение, равное сопротивлению термометра

сопротивления при температуре 0 °С (50,00; 53,00 или 100,00 Ом, в зависимости

от типа датчика).

4. Подать питание на приборы для соответствующего канала. По показаниям ЦИ-1

зафиксировать величину отклонения температуры от 0 °С. Полученное

отклонение всегда должно иметь положительное значение, а величина его будет

зависеть от сопротивления линии связи «датчик-прибор».

5. Задать для данного датчика в параметре in.SH (PL-1) значение «сдвига

характеристики», равное по величине показаниям прибора в п.4 и взятое с

противоположным знаком.

6. Выйти из настройки и убедиться, что показания прибора на данном канале

равны 0 ± 0,2 °С.

7. Снять питание. Восстановить соединение линии с датчиком.

8. Повторить действия пп. 1–7 для остальных каналов контроля, использующих

двухпроводную схему соединения.

5.4.4 Подключение ТП

ВНИМАНИЕ

Запрещается использовать ТП с неизолированным рабочим спаем.

Прибор и ТП следует соединять напрямую (при достаточной длине проводников ТП)

или при помощи удлинительных компенсационных проводов, соответствующих типу

используемых в ТП, с соблюдением полярности. Допускается также использовать

провода из металлов с термоэлектрическими характеристиками, которые в диапазоне

температур 0 ... 100 ° С аналогичны характеристикам материалов электродов

термопары. Рабочий спай термопары должен быть электрически изолирован от

заземленного оборудования.

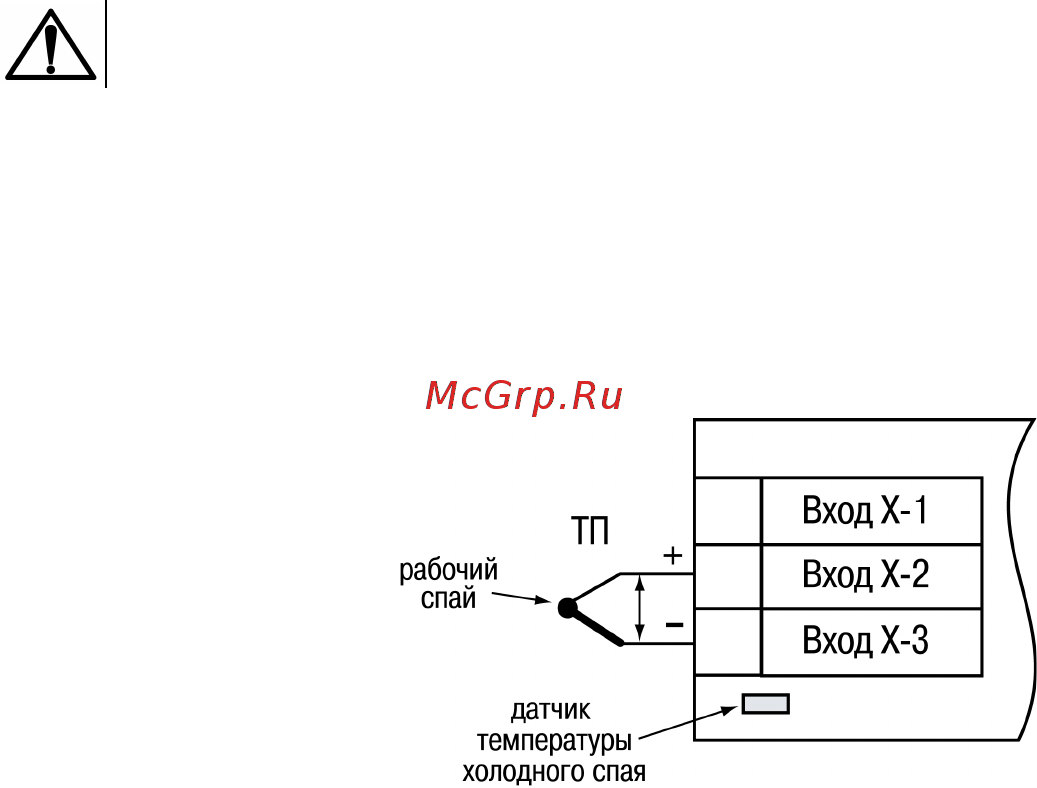

Рисунок 5.5 – Схема подключения термопары
