3 Устройство и работа прибора

—————————————————————————————————————————————

возможных повторных измерений) хуже реакция контроллера на быстрое фактическое

изменение входного параметра. Во избежание повторных измерений при задании «Полосы

фильтра» следует руководствоваться максимальной скоростью изменения контролируемого

параметра, а также рассчитанной периодичностью опроса (исходя из времени опроса одного

аналогового входа, см. таблицу 2.1). При необходимости данный фильтр может быть отключен

установкой в параметре «Полоса фил

ьтра»

значения «0».

3.4.3 На втором этапе фильтрации осуществляется сглаживание (демпфирование)

полученных (см. п. 3.4.2) результатов измерений в случае их возможной остаточной

флуктуации.

Передаточная функция звена, осуществляющего преобразование входного сигнала на

этом этапе фильтрации, по своим параметрам соответствует фильтру низких частот первого

порядка с постоянной времени .

При поступлении на вход таког

о филь

тра скачкообразного сигнала его выходной сигнал

через время, равное t, изменится на величину 0,64 от амплитуды скачка; через время,

равное 2t, – на величину 0,88; через время, равное 3t, – на величину 0,95 и т.д. по

экспоненциальному закону.

«Постоянная времени фильтра»  задается пользователем в секундах индивидуально для

каждого аналогового входа при установке параметра «Пост. Фильтра{N}». При задании

параме

тра

«Пост. фильтра» следует иметь в виду, что увеличение его значения улучшает

помехозащищенность аналоговых входов, но одновременно увеличивает его инерционность.

Реакция контроллера на быстрые изменения входной величины замедляется.

При необходимости данный фильтр может быть отключен установкой в параметре «Пост.

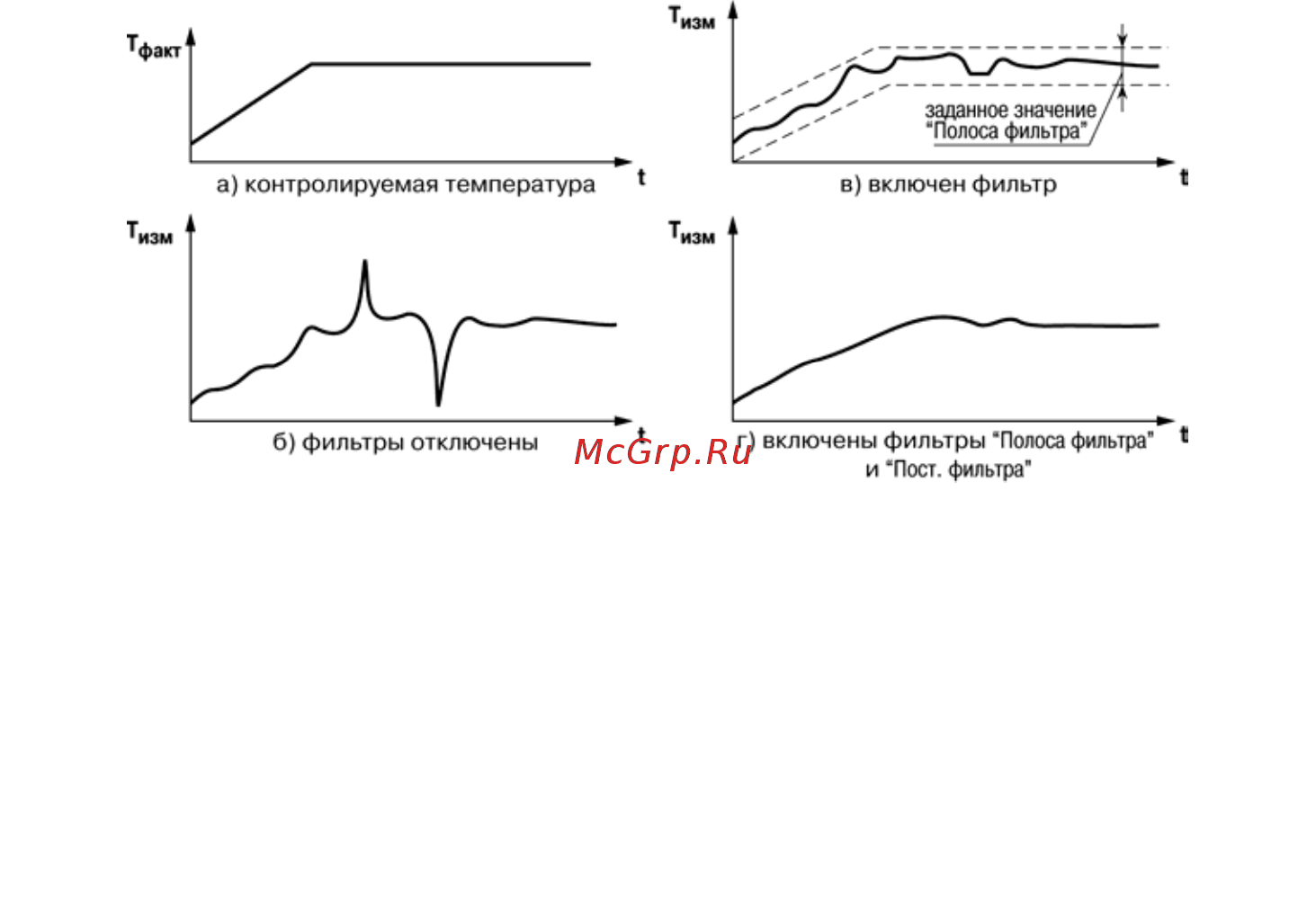

фильтра» значения «0». Временные диаграммы работы цифровых фильтров представлены на

рис

унке 3.3.

Рисунок 3.3 – Временные диаграммы работы

цифровых фильтров показаний датчика
