5 Режимы работы прибора в системе вентиляции
—————————————————————————————————————————————
40
Выдача сигналов на открытие/закрытие задвижки осуществляется на время нажатия
сочетания кнопок
+ , либо + , соответственно. Нажатием указанных
комбинаций клавиш следует довести задвижку до полностью открытого состояния. Затем
нажимается комбинация кнопок
+ для записи значения Rmax в «Rmax КЗР Кал».
Успешную запись контроллер подтверждает длинным звуковым сигналом.
Для выхода из процесса полуавтоматического задания параметров датчика положения
КЗР водяного калорифера нагрева следует нажать кнопку
на время более 2 сек.
При выходе из процесса разблокируются экраны 0…6, закрывается задвижка.
Вход/выход в данный подрежим контроллер подтверждает звуковым сигналом.
5.1.7 Полуавтоматическое задание параметров датчика положения КЗР
водяного калорифера охлаждения
При функционировании контроллера в данном подрежиме на ЖКИ обновляется индикация,
отражающая происходящие процессы.
Вход в процесс осуществляется нажатием сочетания кнопок
+ из экранов 0…4.
При входе в режим блокируются все остальные экраны, индикация на экранах 0, 1
изменяется.

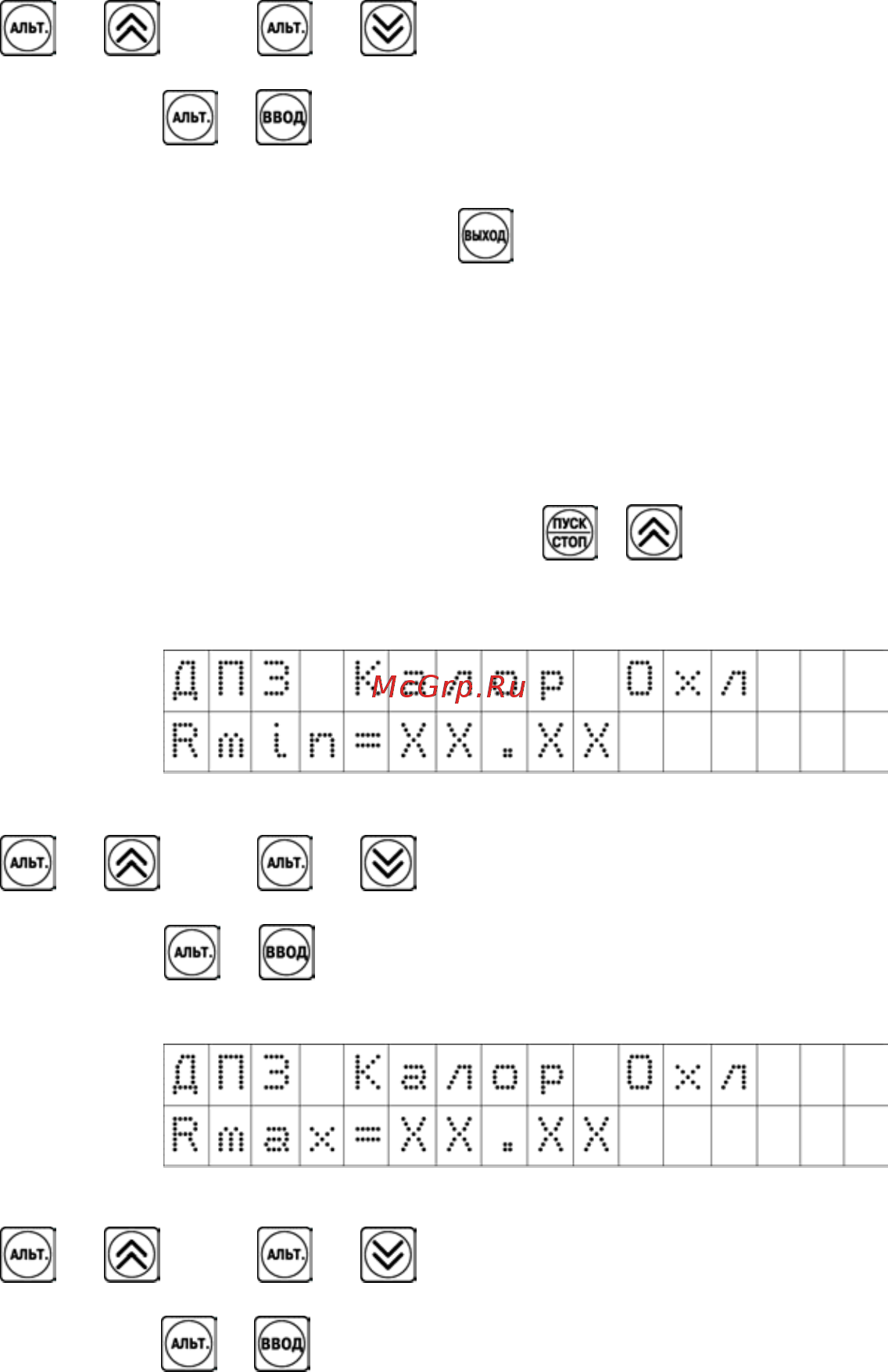

Экран 0
Где ХХ.ХХ = показания
датчика положения задвижки
с точностью 0,01 (если датчик
подключён и исправен), либо
текстовое сообщение об ошибке измерения (см. п. 8.2, таблица 8.3).
Выдача сигналов на открытие/закрытие задвижки осуществляется на время нажатия
сочетания кнопок
+ , либо + , соответственно. Нажатием указанных
комбинаций клавиш следует довести задвижку до полностью закрытого состояния. Затем
нажимается комбинация кнопок
+ для записи значения Rmin в «Rmin КЗР Охл».
Успешную запись контроллер подтверждает длинным звуковым сигналом.
Экран 1
Где ХХ.ХХ = показания
датчика положения задвижки
с точностью 0,01 (если датчик
подключён и исправен), либо
текстовое сообщение об ошибке измерения.
Выдача сигналов на открытие/закрытие задвижки осуществляется на время нажатия
сочетания кнопок
+ , либо + , соответственно. Нажатием указанных
комбинаций клавиш следует довести задвижку до полностью открытого состояния. Затем
нажимается комбинация кнопок
+ для записи значения Rmax в «Rmax КЗР Охл».
Успешную запись контроллер подтверждает длинным звуковым сигналом.
