3 Устройство и работа прибора
—————————————————————————————————————————————
21
3.5 Коррекция измерений
3.5.1 Для устранения начальной погрешности
преобразования входных сигналов и погрешностей,
вносимых соединительными проводами, измеренное
прибором значение может быть откорректировано в
соответствии с заданными пользователем
корректирующими параметрами.
В приборе для каждого канала измерения
предусмотрены два корректирующих параметра, с
помощью которых можно осуществлять сдвиг и
изменение наклона измерительной характеристики
датчика. Коррекция показаний осуществляется
независимо для каждого канала к
онтрол
я
температуры.
Откорректированные значения контролируемых
прибором температур выводятся на индикатор
прибора и используются системой при осуществлении управления приточной вентиляцией.
3.5.2 Коррекция «Сдвиг характеристики» служит для устранения влияния начальной
погрешности первичного преобразователя (например, значения R
0
у термометров
сопротивления) и осуществляется путем алгебраического суммирования вычисленных
прибором значений с корректирующим значением для данного датчика.
Корректирующее значение задается пользователем в параметре «Сдвиг Вх{N}», где N –
номер входа. Значение задается в тех же единицах измерения, что и измеряемый физический
параметр.

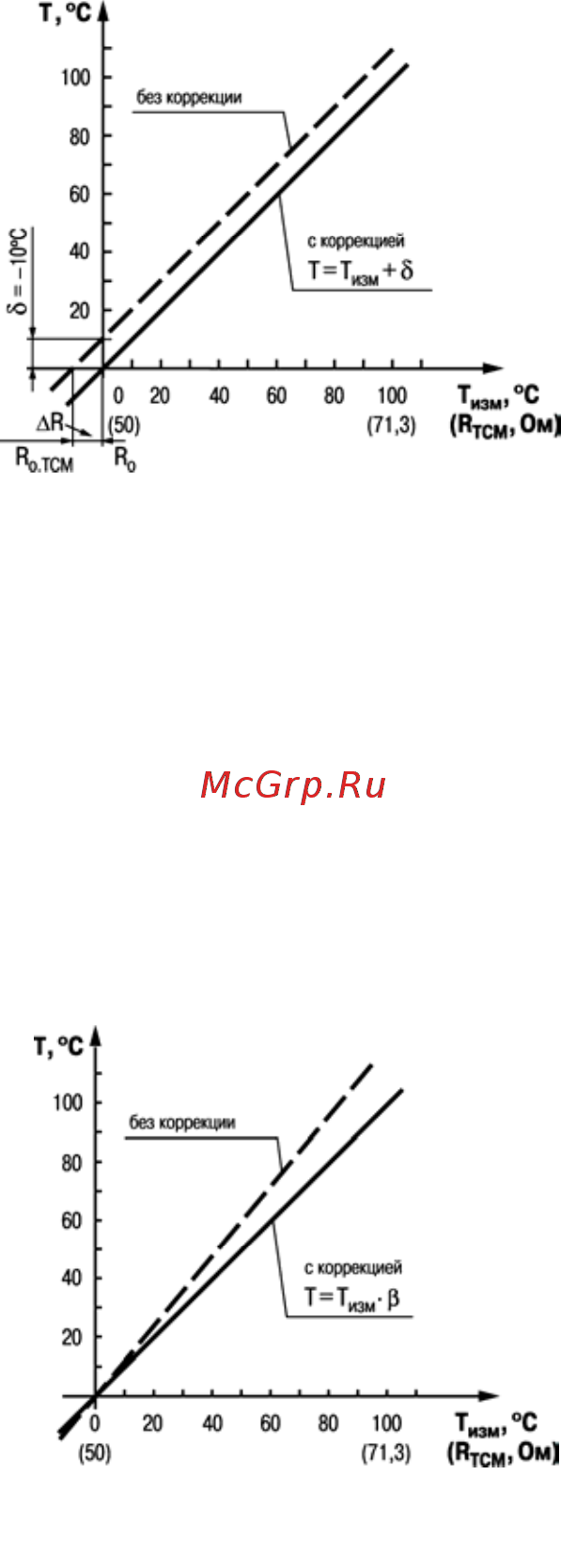

Пример сдвига измерительной характеристики графически представлен на рисунке 3.4.
3.5.3 Коррекци
я «Изменение наклона характеристики» используется для компенсации
погрешностей самих датчиков (например, при отклонении у термометров сопротивления
параметра от стандартного значения) или погрешностей, связанных с разбросом
сопротивлений шунтирующих резисторов (при работе с преобразователями, выходным
сигналом которых является ток) и осуществляется путем умножения откорректированной по п.
3.6.2 измеренной величины на поправочный
коэффициент β, значение кото
рого задается
пользователем в параметре «Наклон Вх{N}», где N –
номер входа.
Значение β задается для каждого датчика в
безразмерных единицах в диапазоне 0,900…1,100;
перед установкой может быть определено по формуле:
β = Пфакт / Пизм,
где
Пфакт – фактическое значение; контролируемого
входного параметра;
Пизм – измеренное прибором значение
параметра.
Пример изменения на
кло
на измерительной
характеристики графически представлен на рисунке 3.5.
Определить необходимость введения поправочного коэффициента можно, измерив
максимальное или близкое к нему значение параметра, где отклонение наклона измерительной
характеристики наиболее заметно.
Внимание! Задание корректирующих значений, отличающихся от заводских установок
(Сдвиг Вх{N} = 000.0 и Наклон Вх{N} = 1.000), изменяет стандартные метрологические
Рисунок 3.4
Рисунок 3.5
