5 Режимы работы прибора в системе вентиляции
—————————————————————————————————————————————
50
д) на 2-й строчке отображается степень открытия задвижки в %;
е) при достижении нижней или верхней границы задвижки, управляемой 2-мя ВУ, при
нажатии соответствующей стрелки сигнал на открытие/закрытие всё равно выдаётся, а число
на экране не меняется;
ж) при нажатии кнопки
контроллер выходит из режима ручного управления КЗР
охладителя: закрывает задвижку, разблокирует остальные экраны, кроме 6, выключает насос
охладителя.

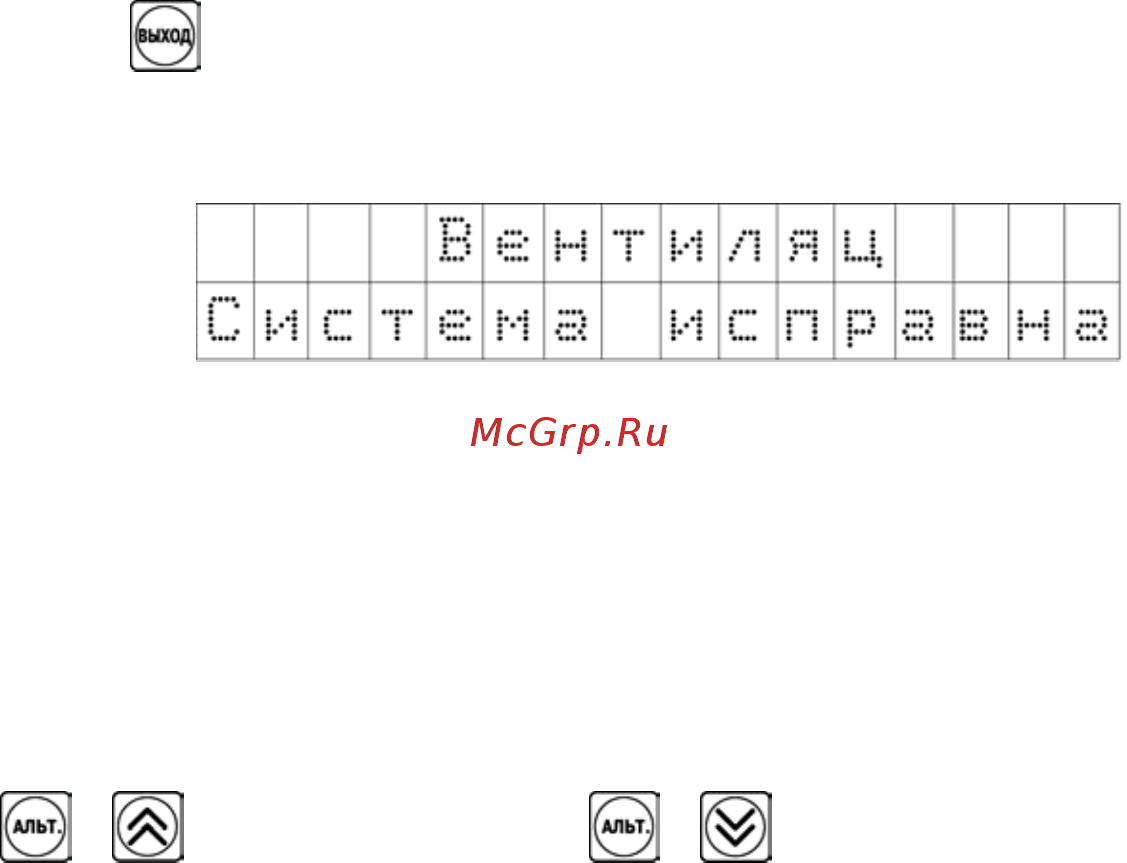

Экран 7
На нижней строке
контроллер выводит состояние
исправности системы:
а) «Фильтр засорен» – при
срабатывании датчика
дифференциального давления на воздушном фильтре (то есть при С2=1);
б) «Авария датчиков: Тоб Ткомн Дпол1 Дпол2» при аварии датчиков; при аварии не всех
датчиков: датчики, на которых нет аварии, из надписи исключаются. Если нет аварии ни одног
о
да
тчика, строка не выводится. Авария датчика температуры комнатного воздуха не выводится,
если он не используется в системе (установлено значение типа датчика 4 ”Нет датчика”).
Авария датчиков положения не выводится только в случае, если они не используются в системе
(установлен тип датчика 6 и 7 «нет датчика» для «Дпол1» и «Дпол2», соответственно);
в) «Систе
ма исп
равна» – при отсутствии аварии.
При нескольких авариях текстовые строки расшифровки причин аварий выводятся через
пробел на нижней строке.
Для сдвига строки, не помещающейся по длине на дисплее, следует воспользоваться
комбинацией клавиш
+ (для сдвига вправо), либо + (для сдвига влево).
При возникновении аварии контроллер переключит индикацию на 7 экран, включит лампу
аварийной сигнализации, при исчезновении аварии лампа аварийной сигнализации и ревун
выключатся.
При аварии Дпол2 включится только лампа аварийной сигнализации, при иных авариях
включатся ревун и лампа аварийной сигнализации.
5.5 Режим «Охлажден»
Режим предназначен для охлаждения приточного воздуха в летнее время.
В этом режиме прибор управляет КЗР водяного охладителя, либо отсечным клапаном
фреонового охладителя (в зависимости от значения параметра «Тип Охладителя»). Тип
управления – ПИД (если «Тип Охладителя» = «Водяной» или используется калорифер с
аналоговым управлением), либо двухпозиционный с гистерезисом в ±0.5
о
С (если «Тип
Охладителя» = «Фреоновый», управляемый дискретным выходным сигналом).
5.5.1 Условия входа в режим «Охлажден»
По включению питания – если (время пропадания питания < «Время ост.») и («Время
ост.»!= 0) и (режим до выключения питания = «Охлажден»).
Из режимов:
Из режима «Останов» – изменением параметра «Тек.Сост.».
Подробнее см. раздел «Принудительное изменение текущего режима прибора».
Из режима «Вентиляц» – при превышении температурой наружного воздуха значения «Т
нач.охл.» с учётом гистерезиса «Дельта ве
нт/
охл» (см. п. 5.13, рисунок 5.2).
