4 Монтаж

4.1 Установка

Для монтажа прибора следует:

1. Подготовить на DIN-рейке место для установки прибора с учетом размеров корпуса (см.

рисунок 4.2).

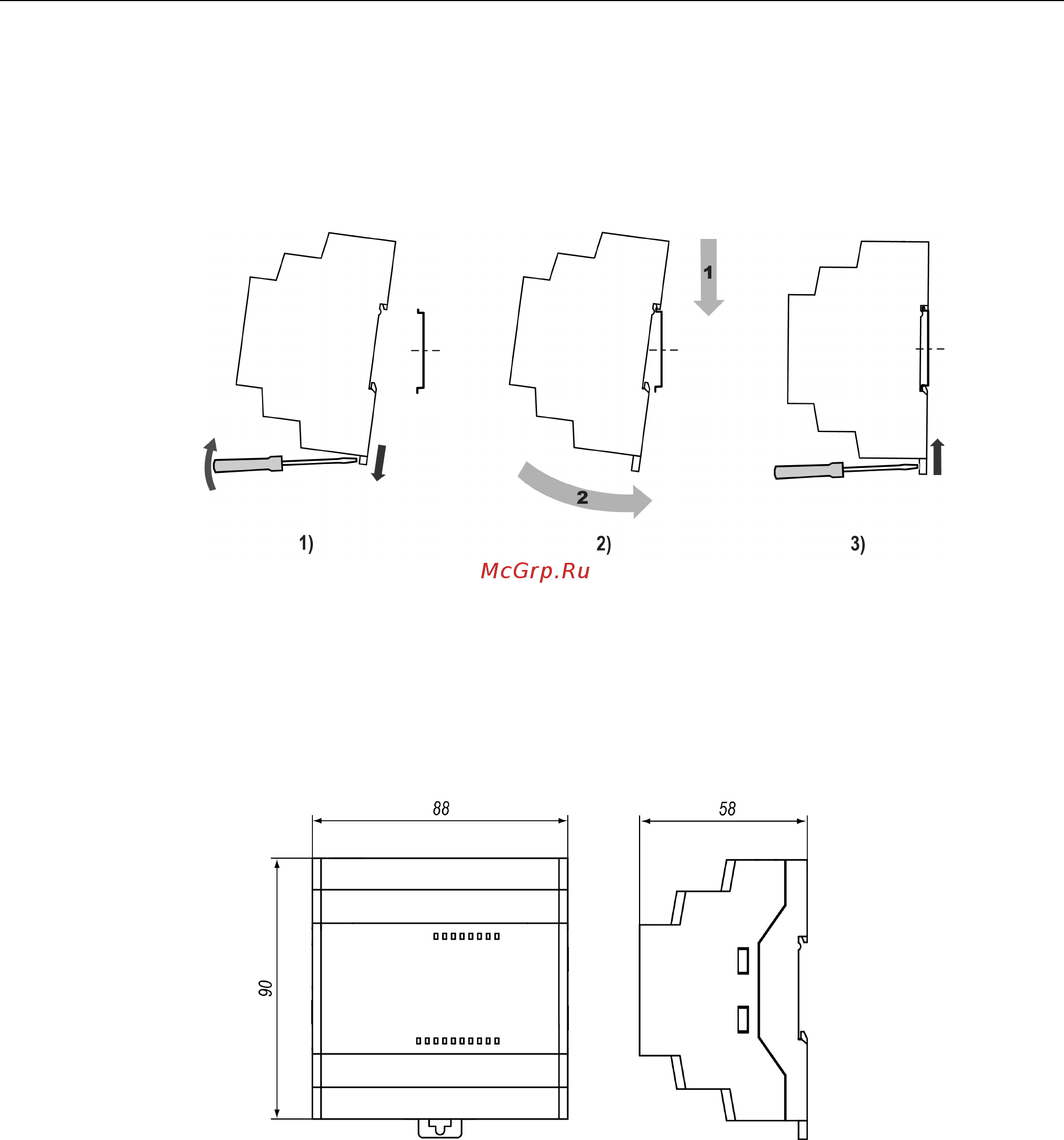

Рисунок 4.1 – Установка прибора

2. Вставив отвертку в проушину, оттянуть защелку (см. рисунок 4.1, 1);

3. Установить прибор на DIN-рейку в направлении стрелки 1 (см. рисунок 4.1, 2);

4. Прижать прибор к DIN-рейке в направлении, показанном стрелкой 2. Отверткой зафиксировать

защелку ((см. рисунок 4.1, 3);

5. Смонтировать внешние устройства с помощью ответных клеммников из комплекта поставки.

Рисунок 4.2 – Габаритные размеры

Для демонтажа прибора следует:

1. Отсоединить клеммы внешних устройств без их демонтажа.

2. Проделать действия с рисунка 4.1 в обратном порядке.
