Овен ПР100 [21/38] Подключение дискретных датчиков

5 Подключения

5.6.2 Подключение дискретных датчиков

5.6.2.1 Подключение дискретных датчиков с выходом типа «сухой контакт»

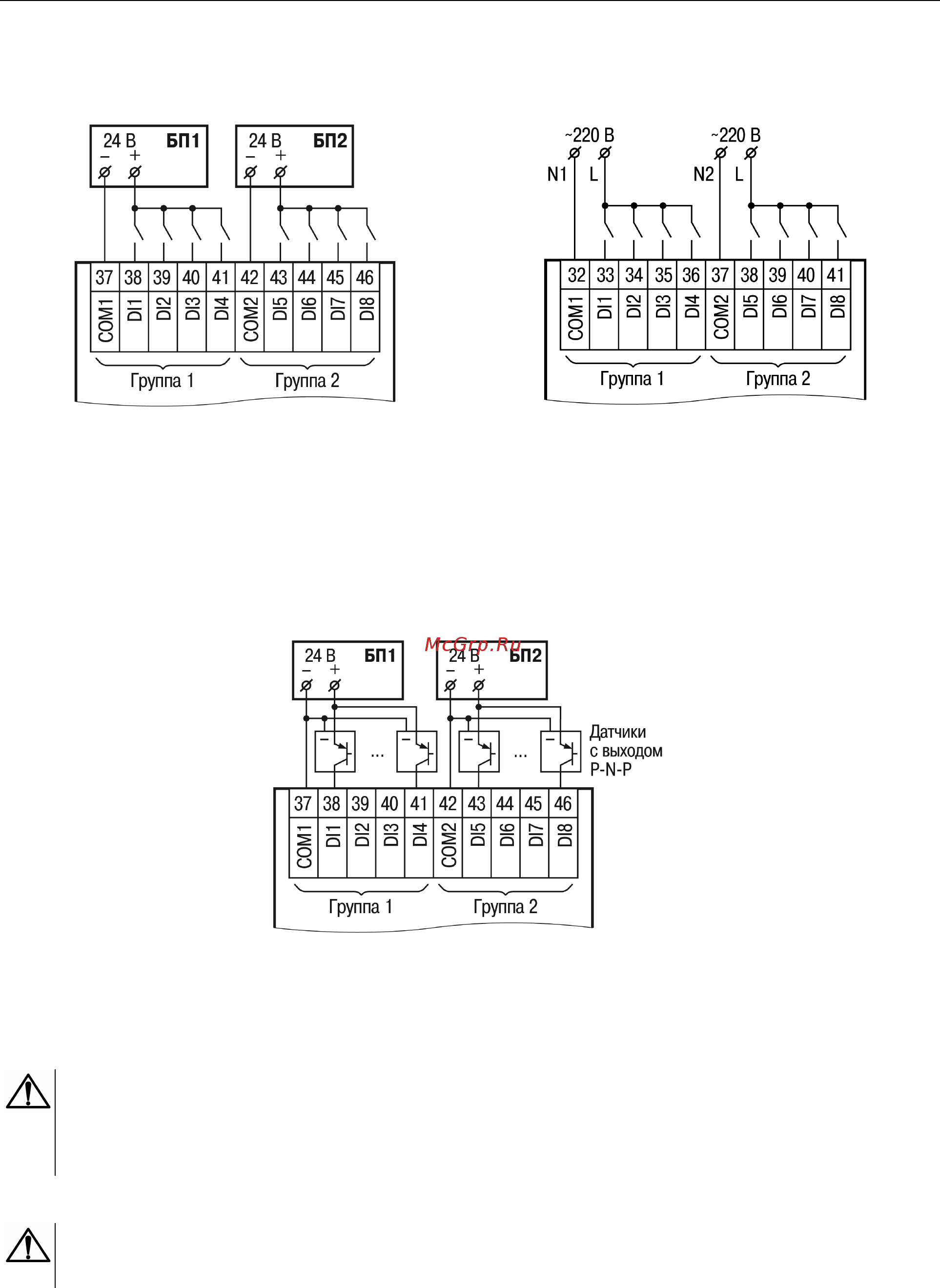

Рисунок 5.6 – Схема подключения дискретных

датчиков с питанием 24 В

Рисунок 5.7 – Схема подключения дискретных

датчиков с питанием 230 В

5.6.2.2 Подключение трехпроводных дискретных датчиков, имеющих выходной

транзистор p-n-p-типа с открытым коллектором

В случае подключения дискретных датчиков можно использовать один и тот же блок питания для

питания двух групп входов. Внутри одной группы можно одновременно использовать датчики с

выходом типа «сухой контакт» и с выходным транзистором.

Рисунок 5.8 – Схема подключения датчиков с выходным транзистором p-n-p-типа

5.6.3 Подключение аналоговых датчиков

5.6.3.1 Общие сведения

ВНИМАНИЕ

В случае использования универсальных входов в аналоговом режиме необходимо правильно

подключать датчики к соответствующим контактам аналоговых входов: датчики с выходом 0…10

В и дискретные датчики подключать только к контактам аналоговых входов «U», а датчики с

выходом 0…20 мА подключать только к контактам аналоговых входов «I».

Переключение режима работы универсального входа производится в OwenLogic.

ВНИМАНИЕ

Необходимо обеспечить соответствие между подключением датчика к определенным клеммам и

настройкой в OwenLogic.
