8 Техническое обслуживание

ВНИМАНИЕ

Необходимость проведения юстировки определяется по результатам поверки прибора и должна

производиться только квалифицированными специалистами метрологических служб,

осуществляющих эту поверку.

Юстировка выполняется с помощью эталонных источников сигналов, имитирующих работу датчиков и

подключаемых к контактам прибора. Во время юстировки прибор вычисляет соотношения между

поступившим входным сигналом и опорным сигналом.

Вычисленные соотношения (коэффициенты юстировки) записываются в энергонезависимую память

прибора и используются как базовые для выполнения всех дальнейших расчетов.

Каждый аналоговый вход имеет собственные коэффициенты юстировки для каждого типа датчика.

Если вычисленные значения коэффициентов выходят за пределы, установленные для него во время

разработки прибора, в OwenLogic выводится сообщение о причине этой ошибки.

8.3.2 Юстировка прибора для работы с активными датчиками с выходным

сигналом «0…10 В» и «4…20 мА»

Для выполнения юстировки следует:

1. Подключить к контактам входа прибора дифференциальный вольтметр В1-12 в режиме

калибратора напряжений или аналогичный ему источник образцового напряжения с классом

точности не ниже 0,05. Соединение прибора с калибратором выполнить по схеме, приведенной

на рисунке ниже с соблюдением полярности подключения.

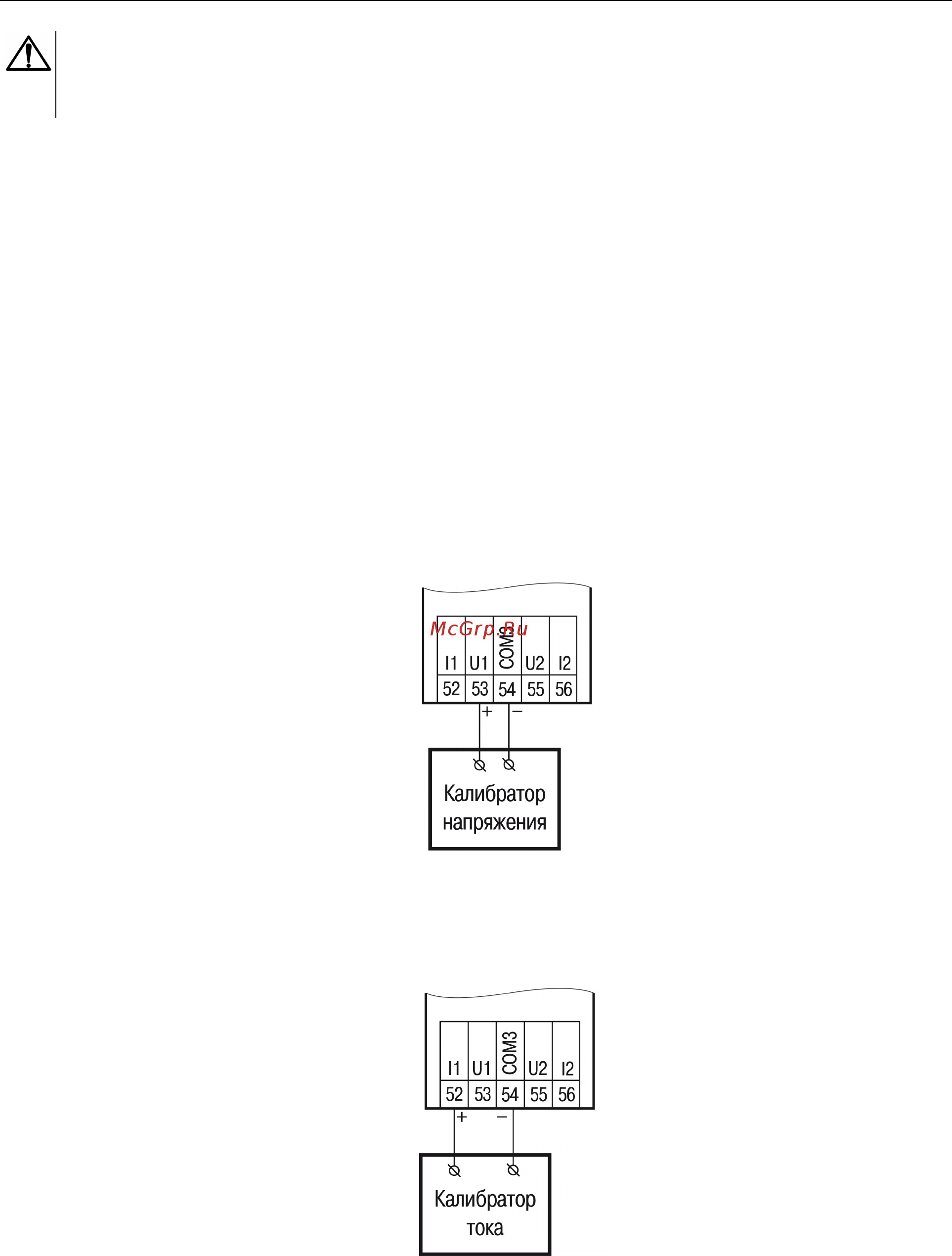

Рисунок 8.2 – Подключение калибратора напряжения

В случае использования входа для измерения сигналов «4…20 мА» рекомендуется провести

юстировку входа, предварительно выбрав параметр «Тип датчика» равным «4…20 мА».

Калибратор тока следует подключить по схеме, изображенной на рисунке ниже.

Рисунок 8.3 – Подключение калибратора тока

2. Запустить OwenLogic и выбрать в меню пункт «Прибор» → «Юстировка входов/выходов»

для запуска мастера юстировки. В диалоговом окне «Выбор элемента» выбрать пункт

«Аналоговые входы» (см. рисунок 8.4).
