Инструкция по сборке

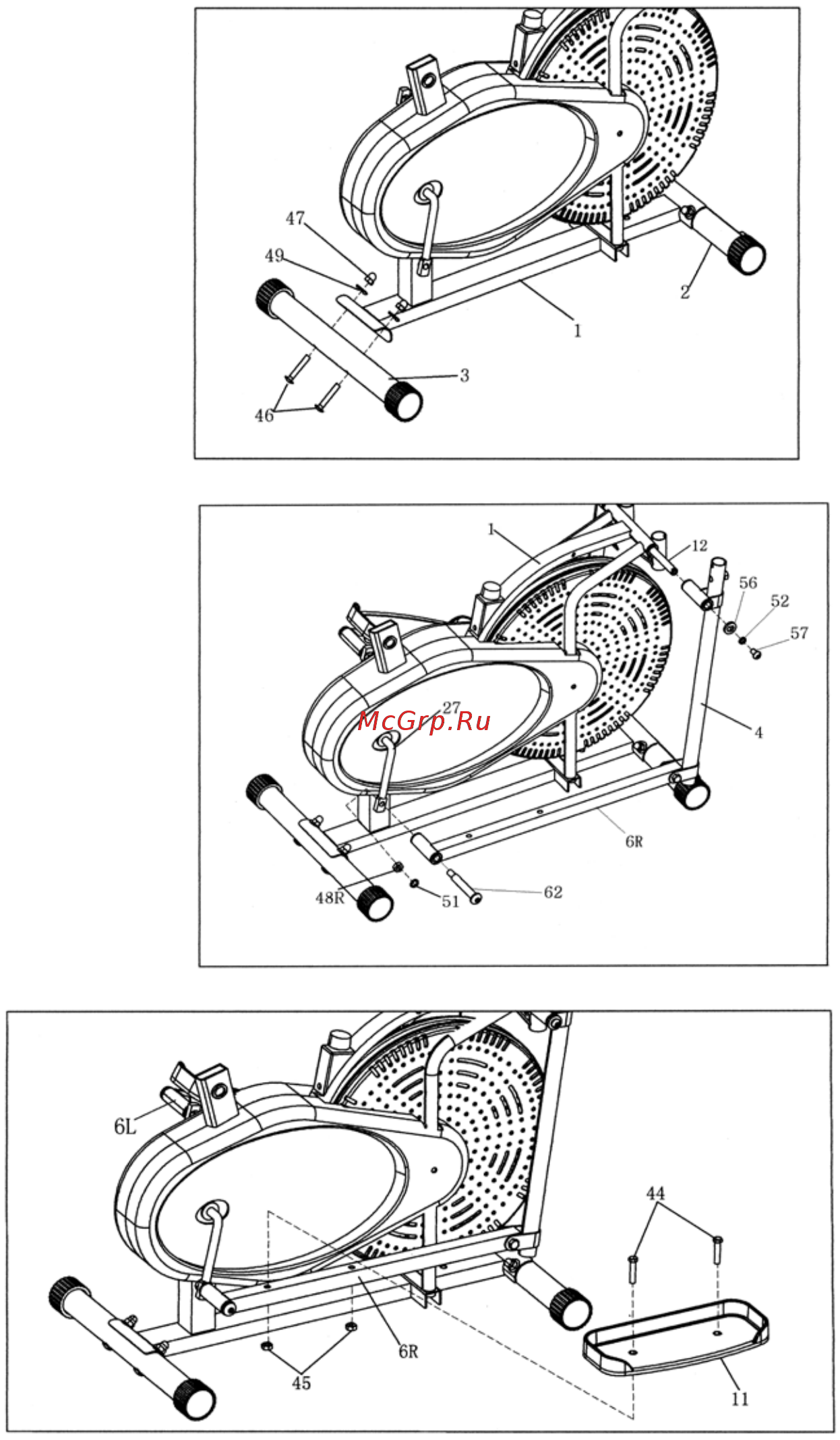

ШАГ 1

Прикрепите передний (2) и задний стабилизатор

(3) к основной раме (1) с помощью болтов (46),

дуговых шайб (49) и глухих гаек φ3/8" (47).

ШАГ 2

A: Вставьте вал поручня (12) через левую и

правую стойки (4, 5) и основную раму (1)

единовременно, затем закрепите с помощью

D-образных шайб (56), шайб (52), болтов (57) с

обеих сторон.

B: Вставьте педальные шарнирные болты (62, 63)

через опору педалей (6L, 6R) в кривошип (27L,

27R) и закрепите с помощью нейлоновых гаек

(48L, 48R), пружинных шайб (51), затем наденьте

заглушки.

ШАГ 3

Прикрепите педали (11L, 11R) к

опоре педалей (6L, 6R) с помощью

болтов (44) и нейлоновых гаек (45).

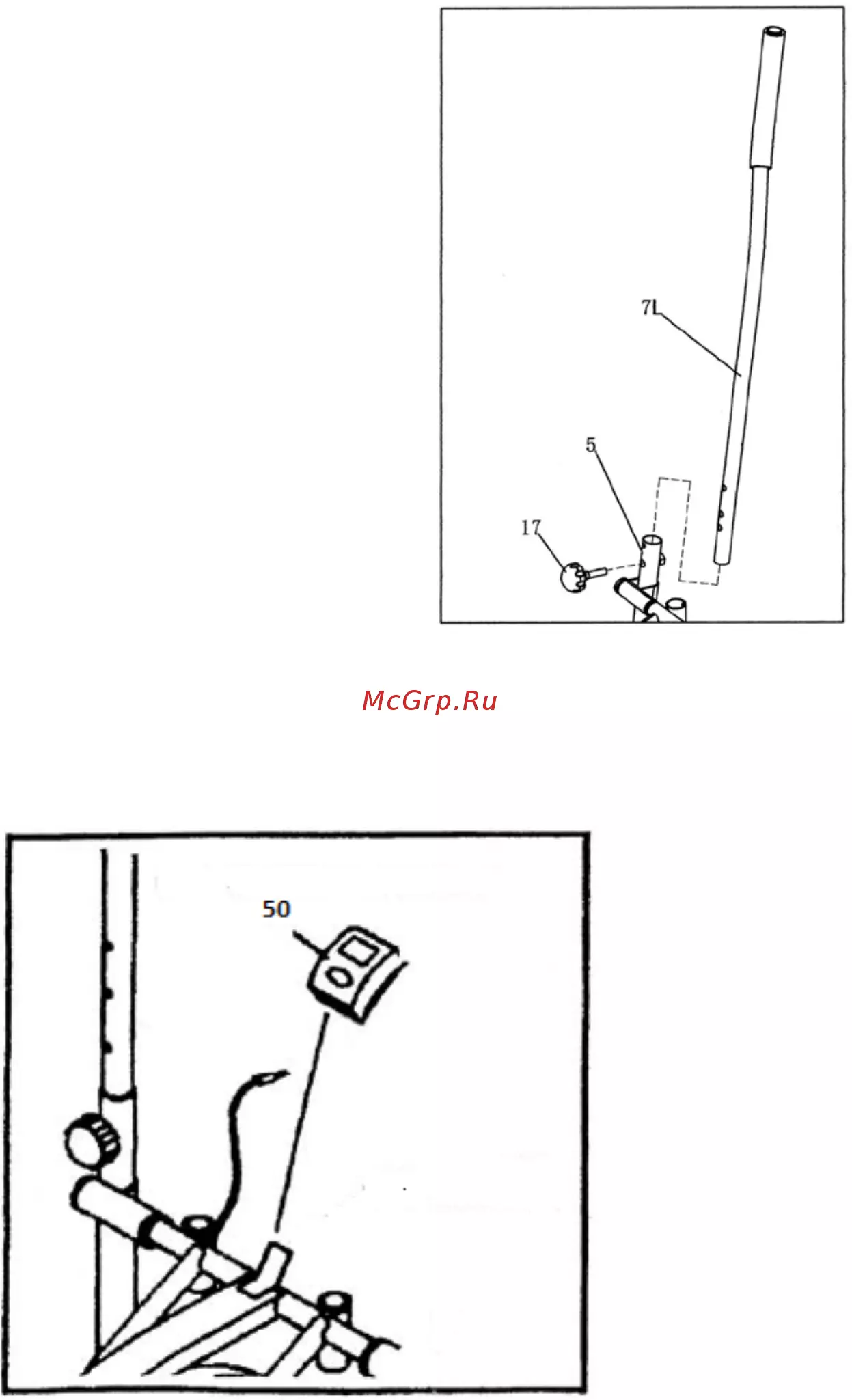

ШАГ 4

Вставьте поручни (7L, 7R) в стойки (5, 4), отрегулируйте высоту для удобства пользователя,

убедитесь, что поручни одной длины. Зафиксируйте поручни ручкой (17).
