6.2.3 Схемы подключения к выходным элементам
Прибор содержит восемь аналоговых ВЭ типа ЦАП «параметр – ток 4…20 мА».
Схема подключения приведена на рисунке 6.1.

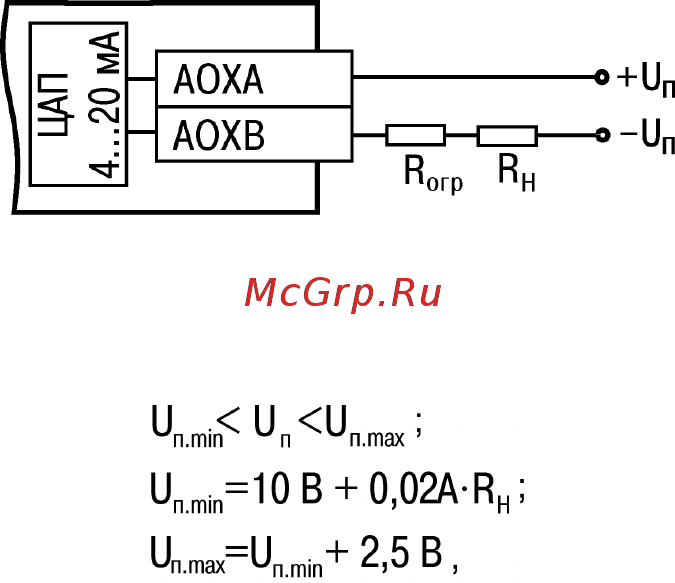

Рисунок 6.1 - Схема подключения к выходу ЦАП 4…20 мА
Для работы ЦАП 4…20 мА используется внешний источник питания постоянного тока,
значение напряжения Uп которого рассчитывается следующим образом:
где
U
n.min
, U
n.max
– соответственно минимально и максимально допустимые
напряжения источника питания, В;
R
н
– сопротивление нагрузки ЦАП, Ом.
Если напряжение источника питания ЦАП, находящегося в распоряжении пользователя,
превышает расчетное значение Un.max, то последовательно с нагрузкой необходимо включить
19
