Приложение А. Габаритный чертеж
На рисунке А.1 приведены габаритные размеры прибора, на рисунке А.2 – установочные
размеры для настенного варианта крепления прибора.

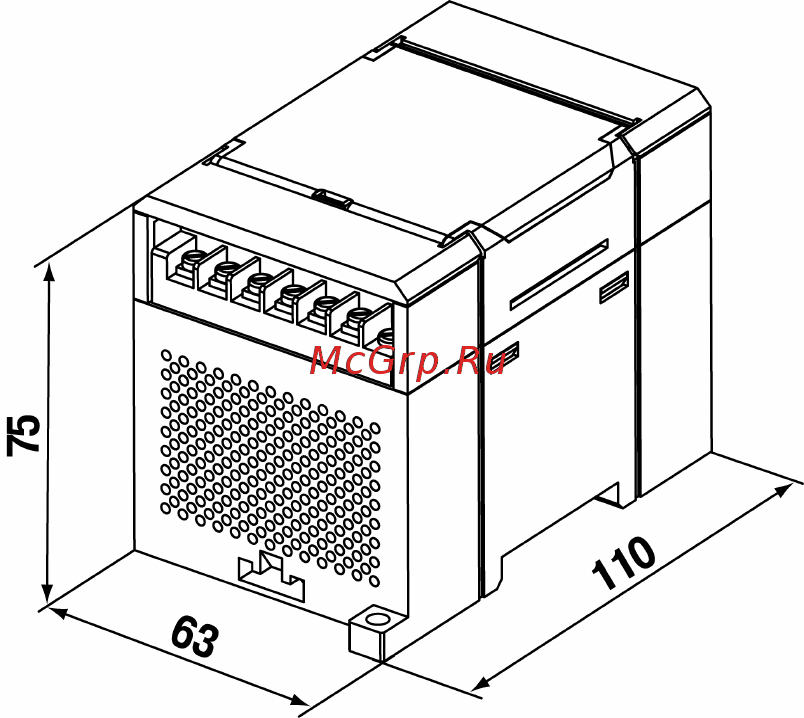

Рисунок А.1
29
