3
43
БОЛТ ПРАВОЙ ПЕДАЛИ
Φ16*119
1
78
УНИВЕРСАЛЬНЫЙ
КЛЮЧ
13# 19#
1
ИНСТРУМЕНТЫ ДЛЯ СБОРКИ:
NO.
Description
Specification
Q’ty
76
6# ТОРЦЕВОЙ КЛЮЧ
6mm
1
77
8# ТОРЦЕВОЙ КЛЮЧ
8mm
1
78
УНИВЕРСАЛЬНЫЙ КЛЮЧ
1
79
5# ТОРЦЕВОЙ КЛЮЧ
5mm
2
1.ПОДГОТОВКА:
A. Перед сборкой убедитесь, что у вас достаточно места вокруг тренажера.
B. Используйте данные инструменты для сборки.
C. Перед сборкой проверьте все ли детали в наличие (в данной инструкции по эксплуатации вы
найдете сборочный чертеж со всеми деталями (промаркированные номером), из которых состоит
тренажер.
2. СБОРКА:
Шаг 1:

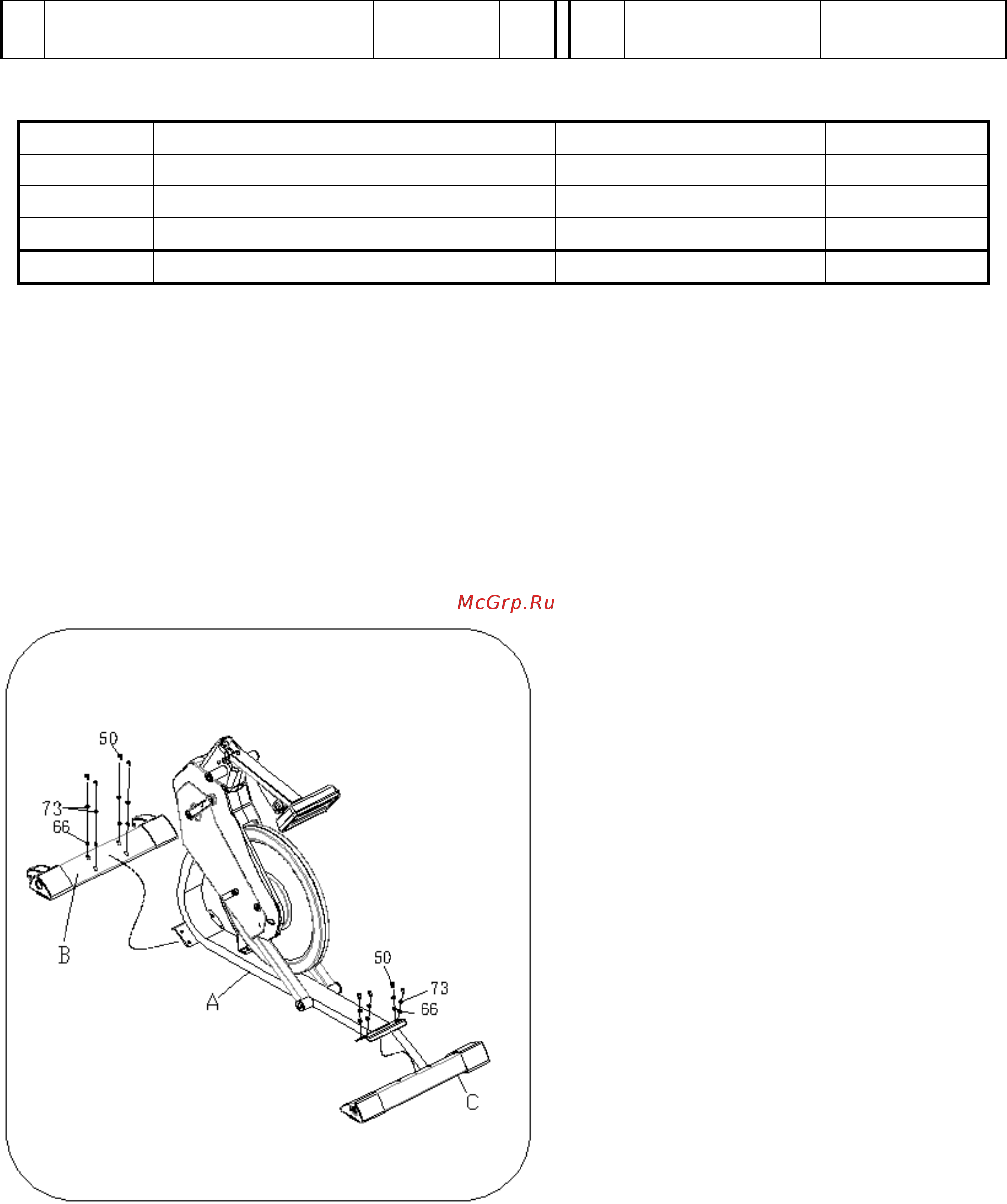

Рисунок 1
Закрепите передний (C) и задний
стабилизатор (B) на основной рамы (A) с
помощью пружинной шайбы φ8 (73),
плоской шайбы φ8 (66) и болта M8*16
(56), как показано на рисунке 1.
