DFC Challenge Climber 2.0 [6/12] Рисунок 4 рисунок 4

Шаг 4:

Рисунок 4

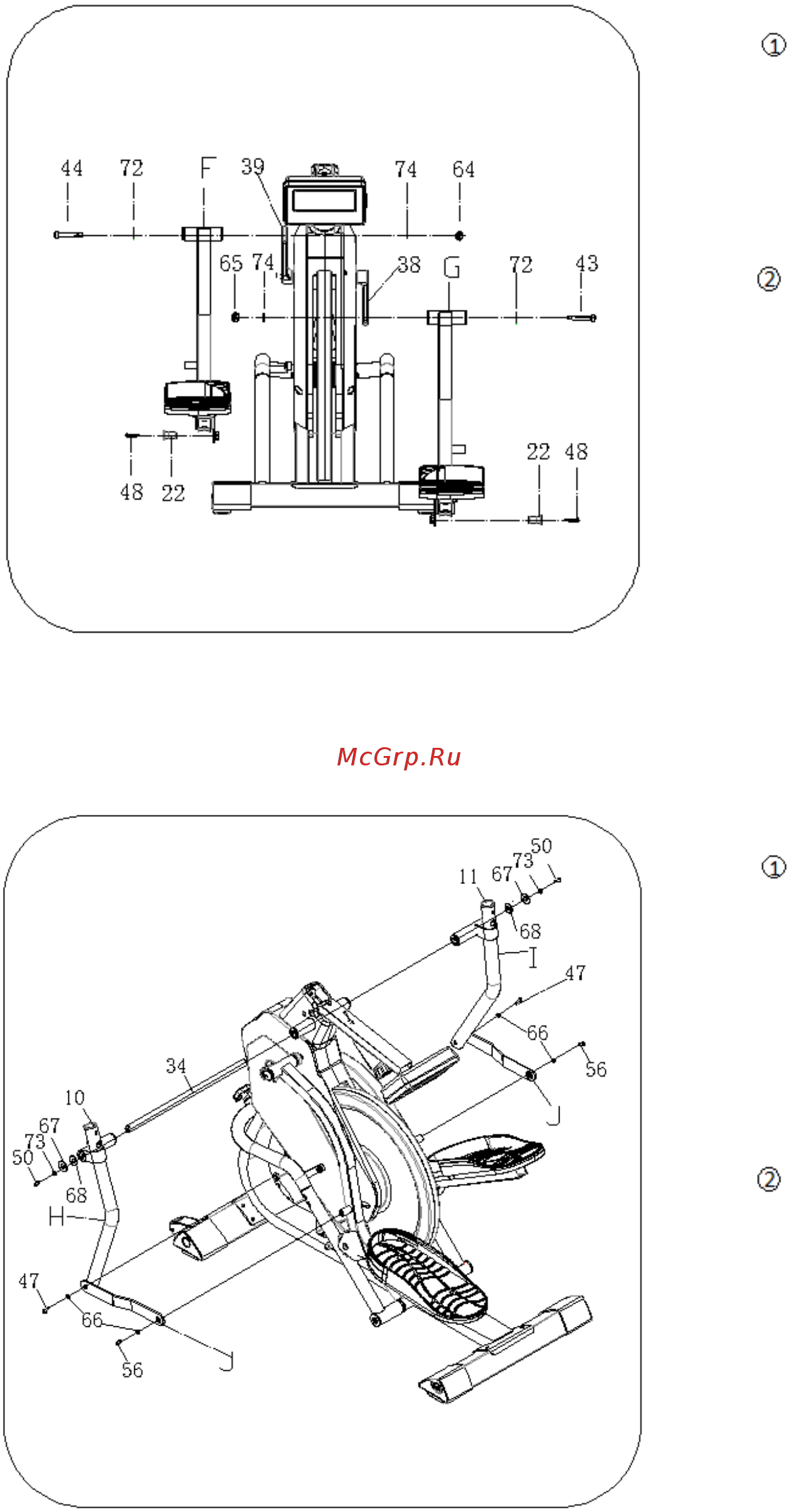

Установите раму левой педали (F) и

ролик в подвижную раму как показано на

рисунке. Используя ключи (77) и (78),

закрепите раму левой педали (F) с шатуном

(39) на основной раме с помощью

волнообразной шайбой (72) и гайки (64).

Установите раму правой педали (G и

ролик в подвижную раму как показано на

рисунке. Используя ключи (77) и (78),

закрепите раму правой педали (G) с

шатуном (38) на основной раме с помощью

волнообразной шайбой (72) и гайки (65), как

показано на рисунке 4.

Шаг 5:

Вставьте ось (34) в отверстие на

основной раме, затем установите

подвижные части левой и правой рукояток

(H) и (I) в ось (34). Используя 6# ключ (76),

закрепите подвижные части левой и правой

рукояток (H) и (I) с помощью болта (50),

шайбы (73), D-образной шайбы (67),

плоской шайбы (66) пружинной шайбы (73).

Прикрепите соединительный элемент

(J) к (H) и (I) с помощью болта (47) и шайбы

(66). Закрепите (F) и (G) болтом (56) и

плоской шайбой (66).

Рисунок 5
