4

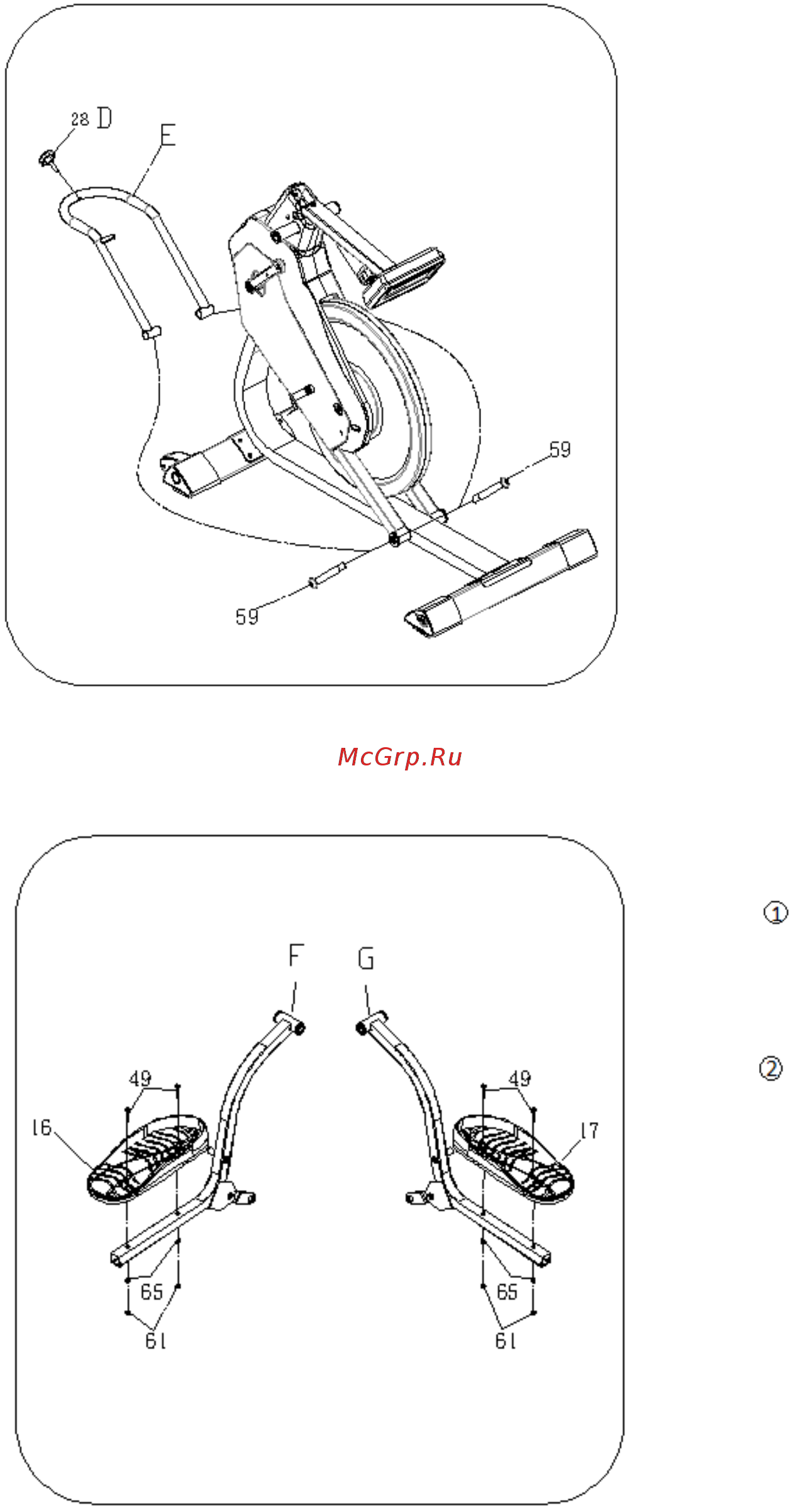

Шаг 2:
Рисунок 2
Вставьте ручку 28 (D) в подвижную раму
натяжения (E) и закрепите ее болтом
M6*100 (59), как показано на рисунке 2.
Шаг 3:
Закрепите левую педаль (16) болтом
(49) на раме левой педали (F). Используя
ключ (78), закрепите раму левой педали (F)
гайкой M8 (62).
Закрепите правую педаль (17) болтом
(49) на раме правой педали (G). Используя
ключ (78), закрепите раму правой педали
(G) гайкой M8 (62), как показано на рисунке
3.
Рисунок 3
