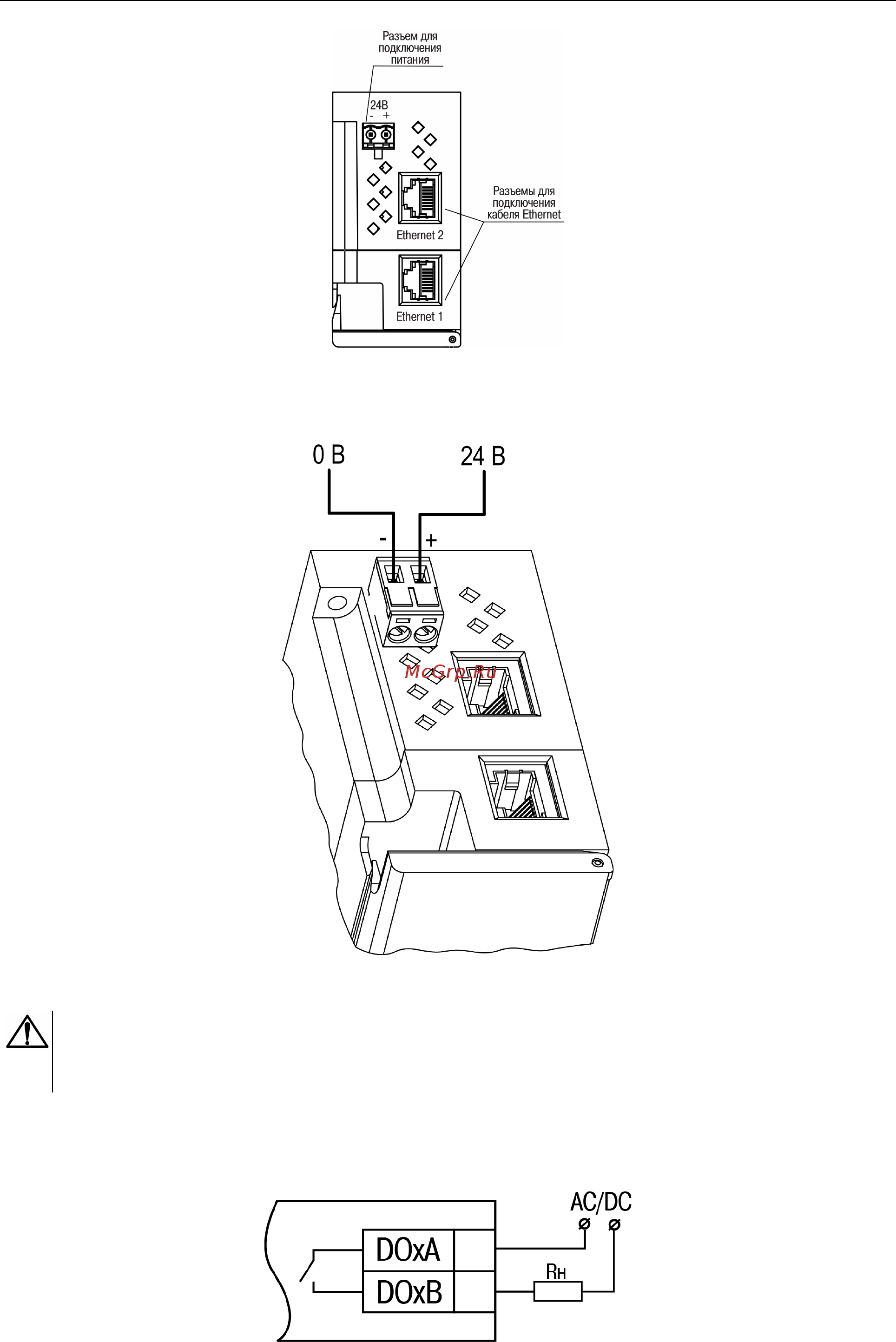

5 Подключение
14
Рисунок 5.2 – Разъемы прибора
5.4 Питание
Рисунок 5.3 – Назначение контактов питания
ВНИМАНИЕ
Использование источников питания без потенциальной развязки или с базовой (основной)
изоляцией цепей низкого напряжения от линий переменного тока может привести к появлению
опасных напряжений в цепях.
5.5 Подключение к выходам
На рисунке 5.4 представлена схема подключения нагрузки к выходам типа «реле».
Рисунок 5.4 – Схема подключения внешних связей к дискретным выходам типа «реле»
