7 Настройка

Если доступ к модулю через облачный сервис OwenCloud разрешен, то можно настроить следующие

ограничения доступа (рисунок 7.4):

• Разрешение конфигурирования — доступ к конфигурационным параметрам модуля;

• Управление и запись значений — чтение и запись значений выходов модуля;

• Доступ к регистрам Modbus — чтение и/или запись значений регистров.

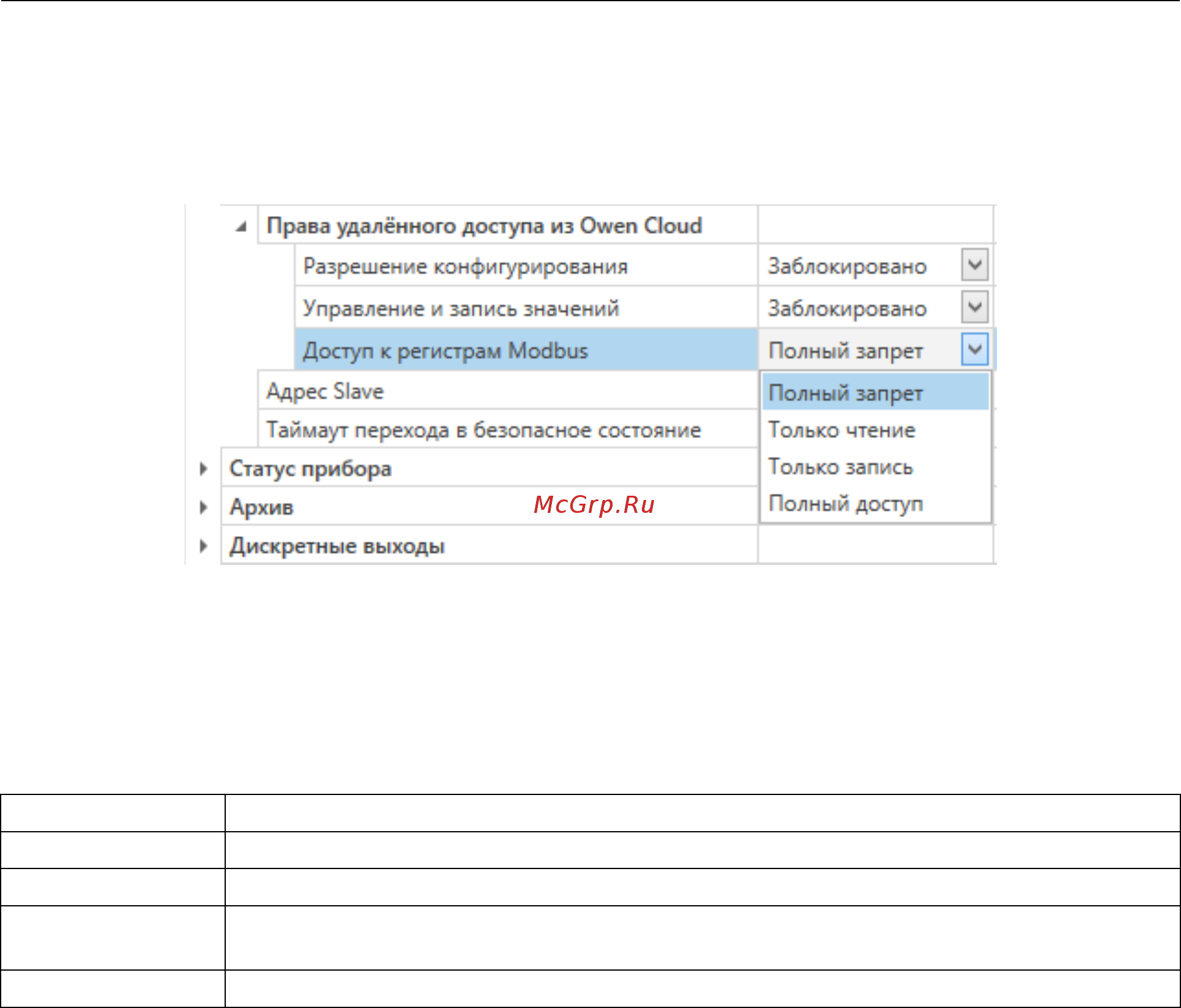

Рисунок 7.4 – Настройка удаленного доступа к модулю

7.4 Настройка сетевых параметров

Для обмена данных модуля в сети Ethernet должны быть заданы параметры, приведенные в таблице

7.1:

Таблица 7.1 – Сетевые параметры модуля

Параметр Примечание

MAC-адрес

Устанавливается на заводе-изготовителе и является неизменным

IP-адрес

Может быть статическим или динамическим. Заводская настройка – 192.168.1.99

Маска IP-адреса

Задает видимую модулем подсеть IP-адресов других устройств. Заводская

настройка – 255.255.255.0

IP-адрес шлюза

Задает адрес шлюза для выхода в Интернет. Заводская настройка – 192.168.1.1

IP-адрес может быть:

• статический;

• динамический.

Статический IP-адрес устанавливается с помощью программы «ОВЕН Конфигуратор» или сервисной

кнопки.

Для установки статического IP-адреса с помощью программы «ОВЕН Конфигуратор» следует:

1. Зайти во вкладку «Сетевые настройки».

2. Задать значение в поле «Установить IP адрес».

3. Задать значение в поле «Установить маску подсети».

4. Задать значение в поле «Установить IP адрес шлюза».

Режим DHCP при этом должен быть настроен как «Выкл».

Для установки статического IP-адреса c помощью сервисной кнопки следует:

1. Подключить модуль или группу модулей к сети Ethernet.

2. Запустить программу «ОВЕН Конфигуратор» на компьютере, подключенному к той же сети

Ethernet.

3. Выбрать в программе «ОВЕН Конфигуратор» вкладку «Назначение IP-адресов».

4. Задать начальный IP-адрес для первого модуля из группы модулей.

5. Последовательно нажимать на модулях сервисные кнопки, контролируя результат в окне

программы. В окне программы будет отображаться информация о модуле, на котором была

нажата кнопка, этому модулю будет присваиваться заданный статический IP-адрес и другие

параметры сети. После этого в программе автоматически увеличивается адрес на 1.
