7 Настройка

7.1 Подключение к ПО «ОВЕН Конфигуратор»

Модуль настраивается в программе «ОВЕН Конфигуратор».

Прибор можно подключить к ПК с помощью следующих интерфейсов:

• USB (разъем micro-USB);

• Ethernet.

Для выбора интерфейса следует:

1. Подключить модуль к ПК с помощью кабеля USB или по интерфейсу Ethernet.

ПРЕДУПРЕЖДЕНИЕ

В случае подключения модуля к порту USB подача основного питания модуля не

требуется.

Питание модуля осуществляется от порта USB, выходы модуля при этом не

функционируют.

В случае подключения по интерфейсу Ethernet следует подать основное питание на

модуль.

2. Открыть программу «ОВЕН Конфигуратор».

3. Выбрать «Добавить устройства».

4. В выпадающем меню «Интерфейс» во вкладке «Сетевые настройки» выбрать:

• Ethernet (или другую сетевую карту, к которой подключен модуль) — для подключения

по Ethernet.

• STMicroelectronics Virtual COM Port — для подключения по USB.

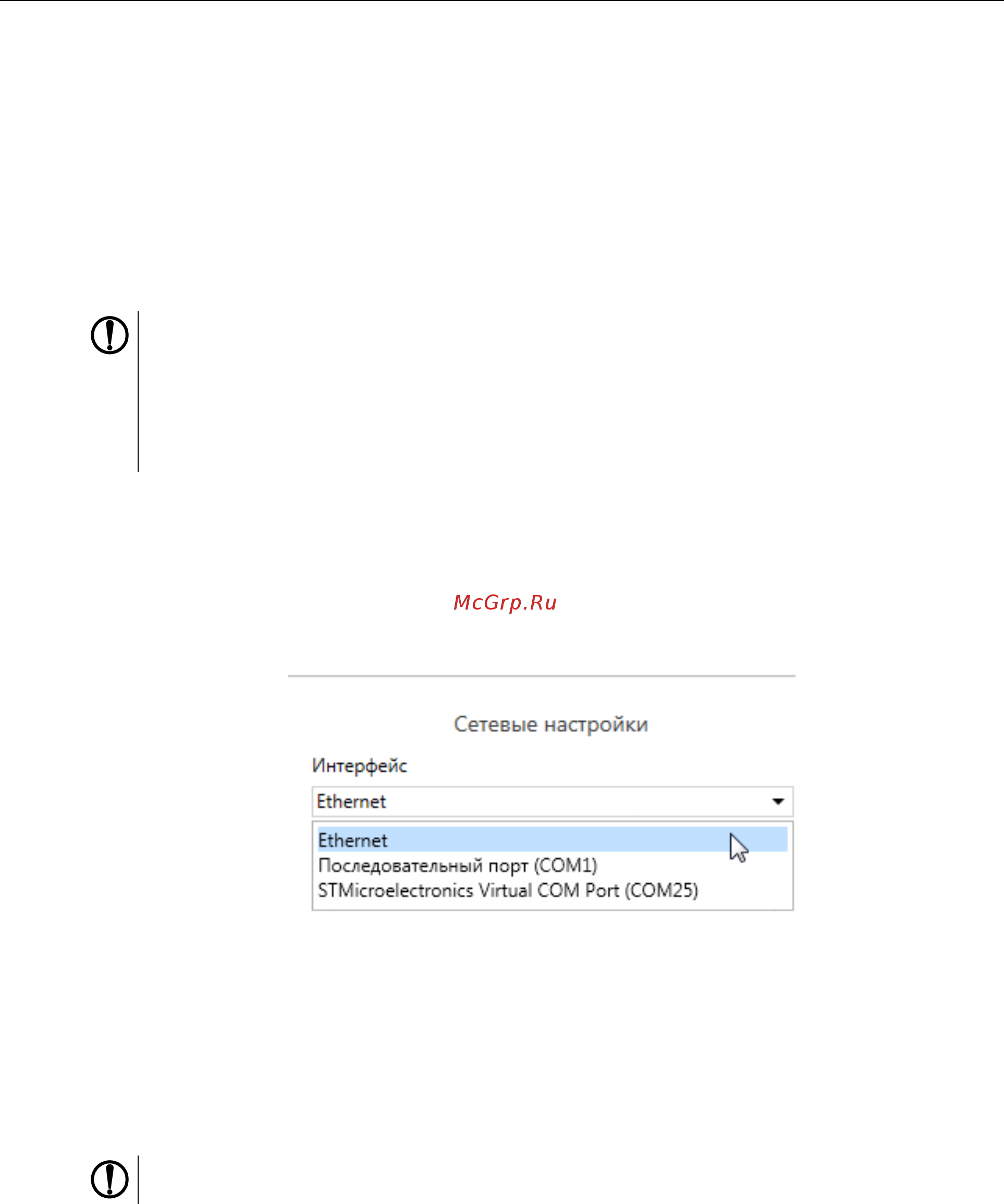

Рисунок 7.1 – Меню выбора интерфейса

Дальнейшие шаги для поиска устройства зависят от выбора интерфейса.

Чтобы найти и добавить в проект прибор, подключенный по интерфейсу Ethernet, следует:

1. Выбрать «Найти одно устройство».

2. Ввести IP-адрес подключенного устройства.

3. Нажать вкладку «Найти». В окне отобразится модуль с указанным IP-адресом.

ПРЕДУПРЕЖДЕНИЕ

Значение IP-адреса по умолчанию (заводская настройка) — 192.168.1.99.

4. Выбрать устройство (отметить галочкой) и нажать ОК. Если устройство защищено паролем, то

следует ввести корректный пароль. Устройство будет добавлено в проект.

Чтобы найти и добавить в проект прибор, подключенный по интерфейсу USB, следует:

1. В выпадающем меню «Протокол» выбрать протокол Owen Auto Detection Protocol.
