Овен МУ210-401 [16/33] Устройство и принцип работы

6 Устройство и принцип работы

6.1 Принцип работы

Модуль получает команды на управление выходами от Мастера сети.

В качестве Мастера сети можно использовать:

• ПК;

• ПЛК;

• панель оператора;

• удаленный облачный сервис.

6.2 Индикация и управление

На лицевой панели прибора расположены элементы индикации — светодиоды. Назначение

светодиодов приведено в таблице 6.1

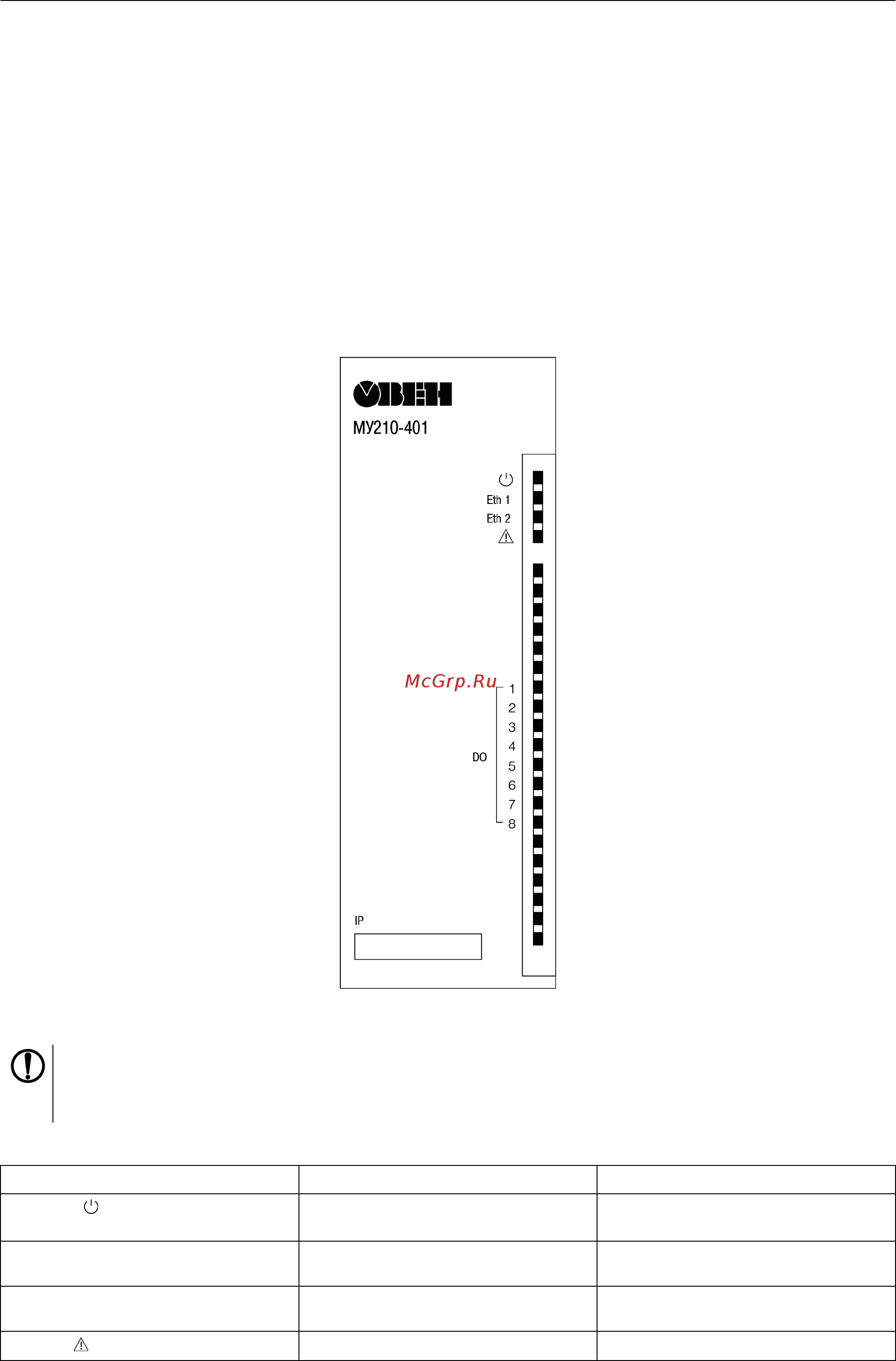

Рисунок 6.1 – Лицевая панель прибора

ПРЕДУПРЕЖДЕНИЕ

В нижней части лицевой панели расположено поле «IP».

Поле «IP» предназначено для нанесения IP-адреса модуля тонким маркером или на бумажной

наклейке.

Таблица 6.1 – Назначение индикаторов

Индикатор

Состояние индикатора

Назначение

Питание

(зеленый)

Включен

Напряжение питания прибора

подано

Eth 1 (зеленый)

Мигает Передача данных по порту 1

Ethernet

Eth 2 (зеленый)

Мигает Передача данных по порту 2

Ethernet

Авария

(красный)

Не светится

Сбои отсутствуют
