2 Технические характеристики

Продолжение таблицы 2.1

Наименование

Значение

Степень защиты корпуса

IP20

Cредняя наработка на отказ*

60 000 ч

Средний срок службы, лет

Масса, не более

0,4 кг

ПРИМЕЧАНИЕ

* Не считая электромеханических переключателей и элемента питания часов реального

времени

2.2 Изоляция узлов прибора

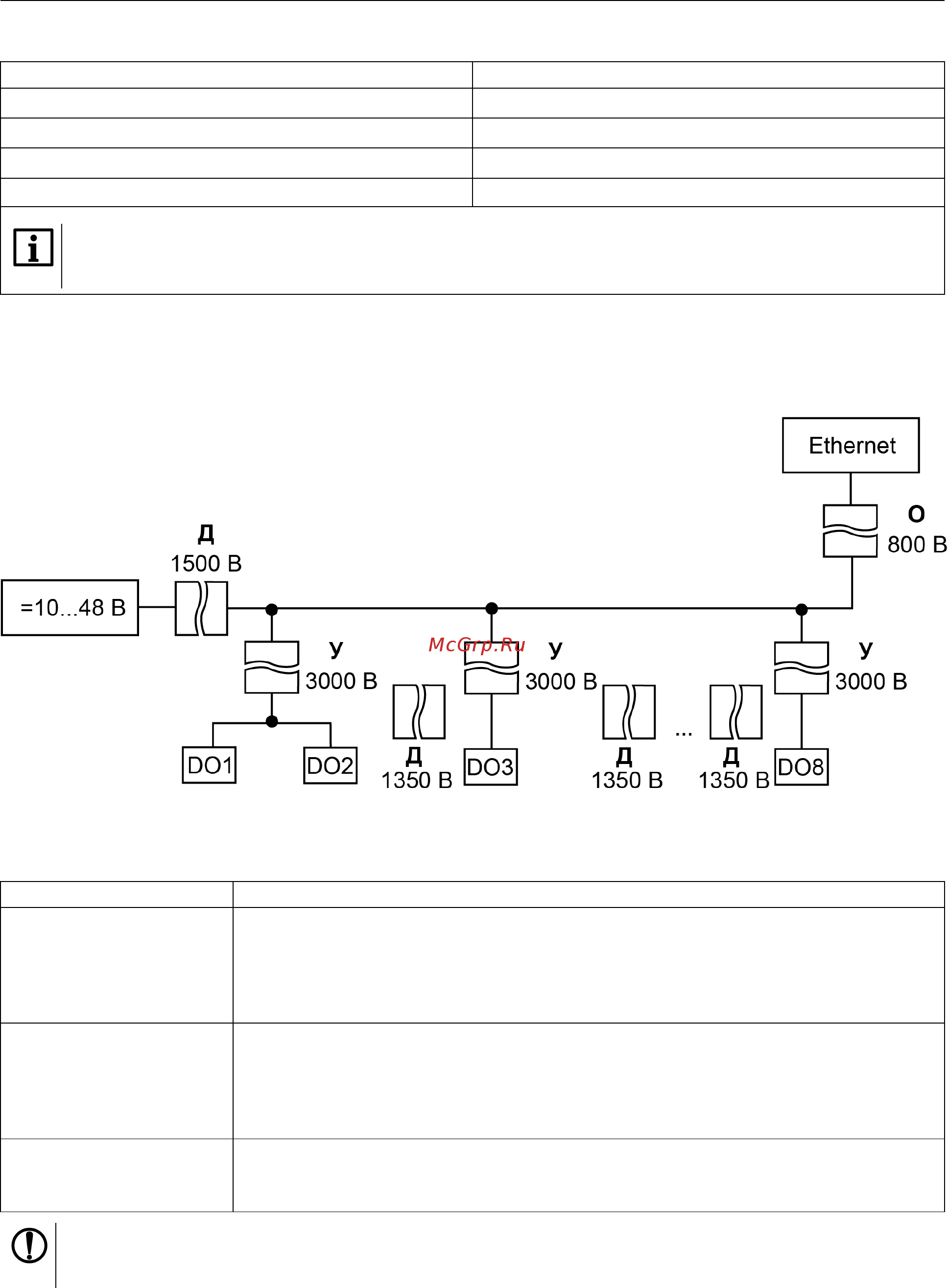

Схема гальванически изолированных узлов и прочность гальванической изоляции приведена на

рисунке 2.1.

Рисунок 2.1 – Изоляция узлов прибора

Таблица 2.2 – Типы изоляции

Тип Описание

Основная (О)

Изоляция для частей оборудования, находящихся под напряжением, с

целью защиты от поражения электрическим током. Электрическая

прочность основной изоляции прибора проверяется типовыми испытаниями:

приложением испытательного переменного напряжения, величина которого

отличается для различных цепей прибора

Дополнительная (Д)

Независимая изоляция, в дополнение к основной изоляции для гарантии

защиты от поражения электрическим током в случае отказа основной

изоляции. Электрическая прочность дополнительной изоляции прибора

проверяется типовыми испытаниями испытательного переменного

напряжения различной величины (действующее значение)

Усиленная (У)

Отдельная система изоляции, применяемая для частей под напряжением,

которая обеспечивает степень защиты от поражения электрическим током,

эквивалентную двойной изоляции согласно ГОСТ 51841

ПРЕДУПРЕЖДЕНИЕ

Значение прочности изоляции указано для испытаний при нормальных климатических условиях,

время воздействия – 1 минута.

Дискретные выходы (реле) имеют индивидуальную изоляцию друг от друга (кроме выходов 1 и 2,

имеющих общую клемму). Прочность изоляции между выходами реле — 1780 В.

2.3 Условия эксплуатации

Модуль отвечает требованиям по устойчивости к воздействию помех в соответствии с

ГОСТ IEC 61131-2. По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам,
