Приложение А. Конструктивные исполнения датчиков

с кабельным выводом

Габаритные размеры конструктивных исполнений для датчиков с кабельным

выводом приведены на рисунках А.1 - А.10 и в таблице А.1.

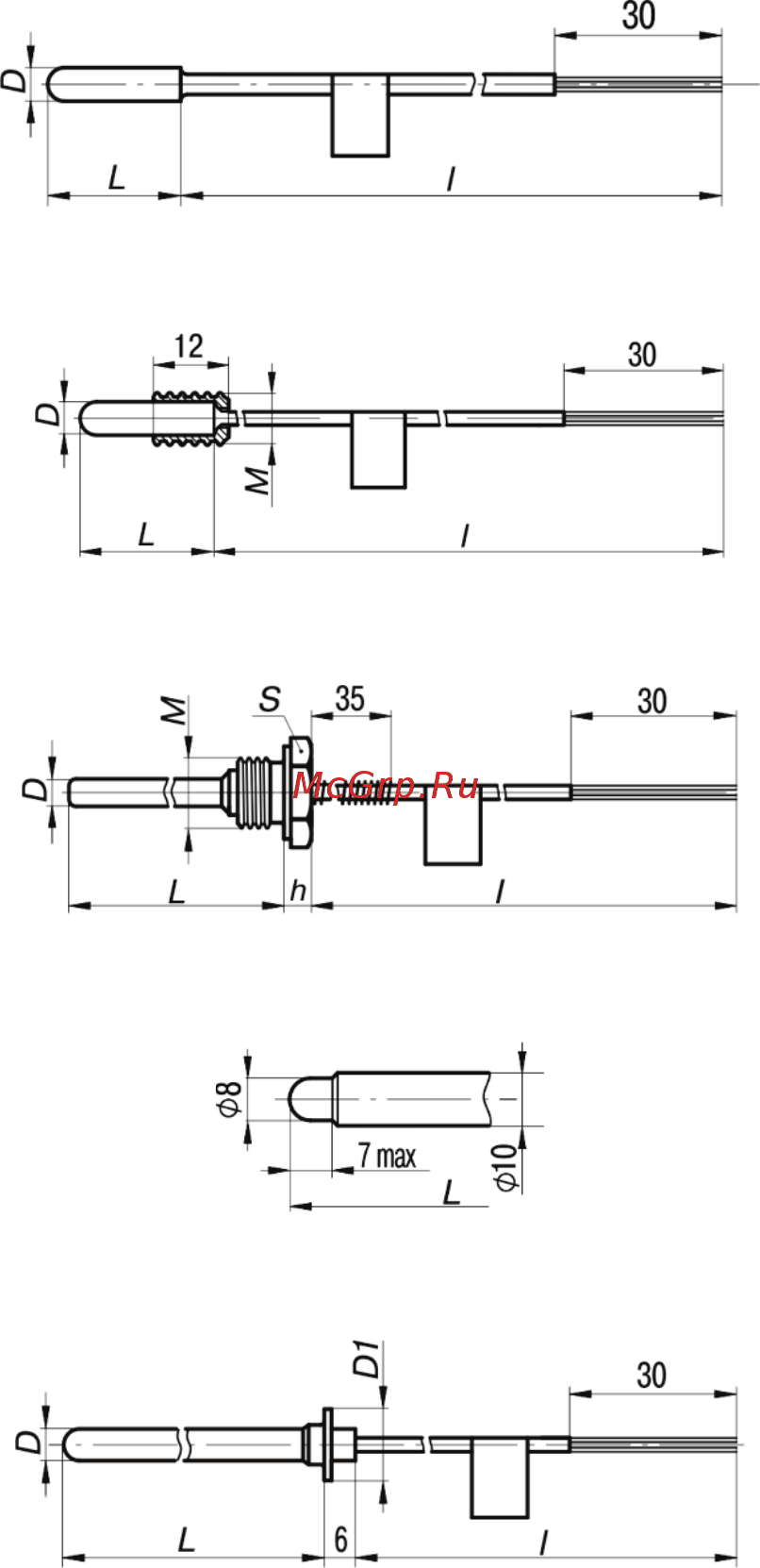

Рисунок А.1 – Конструктивное исполнение 014 и 024, 214

Рисунок А.2 – Конструктивное исполнение 034 и 044

Рисунок А.3 – Конструктивное исполнение 054, 064, 074 и 194

Рисунок А.4 – Конструктивное исполнение 084 (остальное см. рис. А.3)

Рисунок А.5 – Конструктивное исполнение 094, 104 и 114
