Приложение Д. Схемы подключения проводов к клеммам
коммутационных головок датчиков
Д.1 Схемы подключения проводов к клеммам коммутационных головок датчиков
типа ДТС ХХ5 (кроме ДТС 125Л) с одним ЧЭ приведены на рисунках Д.1 и Д.2.

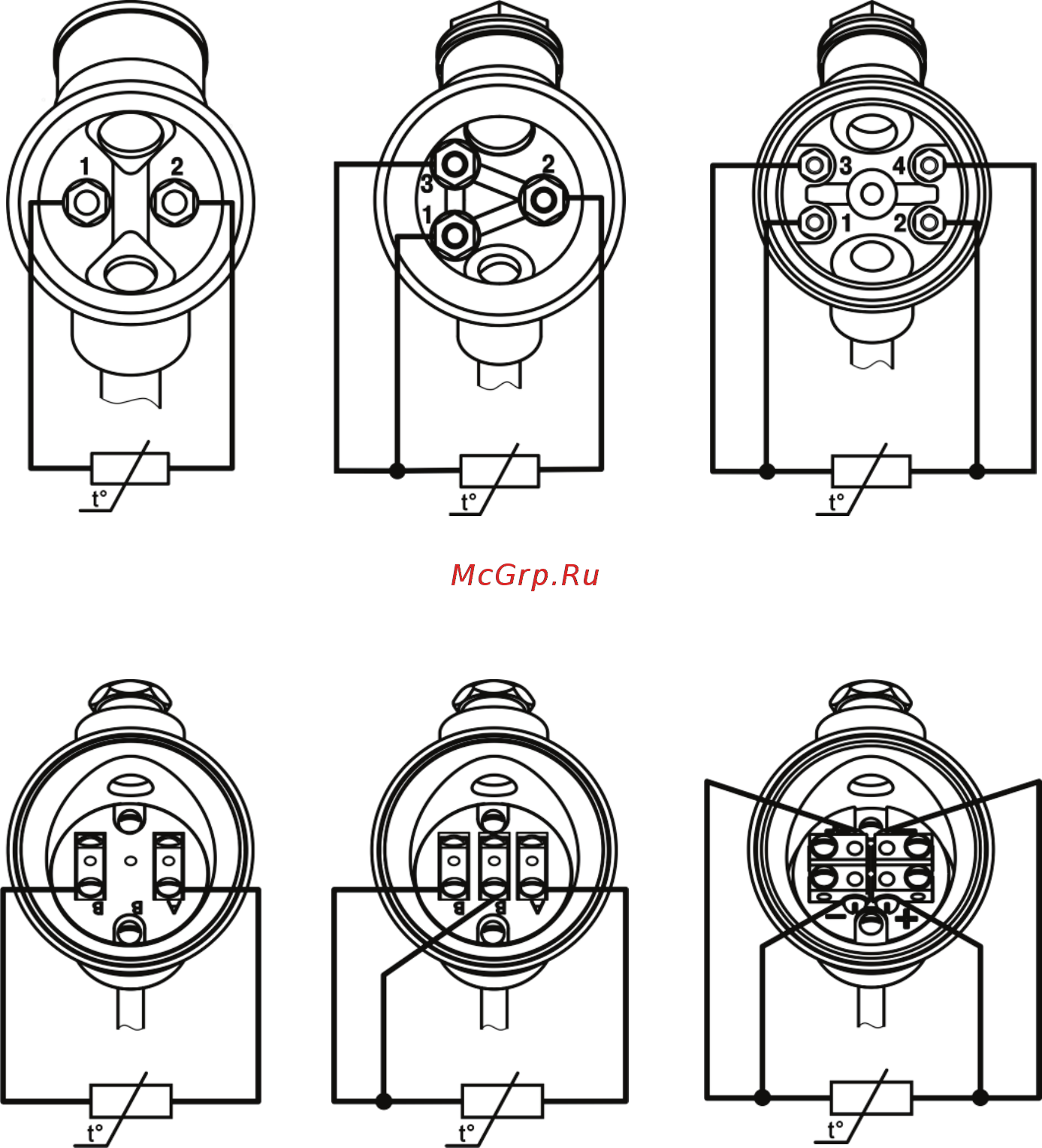

а) двухпроводная б) трехпроводная в) четырехпроводная
Рисунок Д.1 – Схемы подключения проводов к клеммам пластмассовых
коммутационных головок датчиков типа ДТС ХХ5 с одним ЧЭ
а) двухпроводная б) трехпроводная в) четырехпроводная
Рисунок Д.2 – Схемы подключения проводов к клеммам металлических
коммутационных головок датчиков типа ДТС ХХ5 с одним ЧЭ
