Приложение Г. Схемы внутренних соединений проводов
датчиков

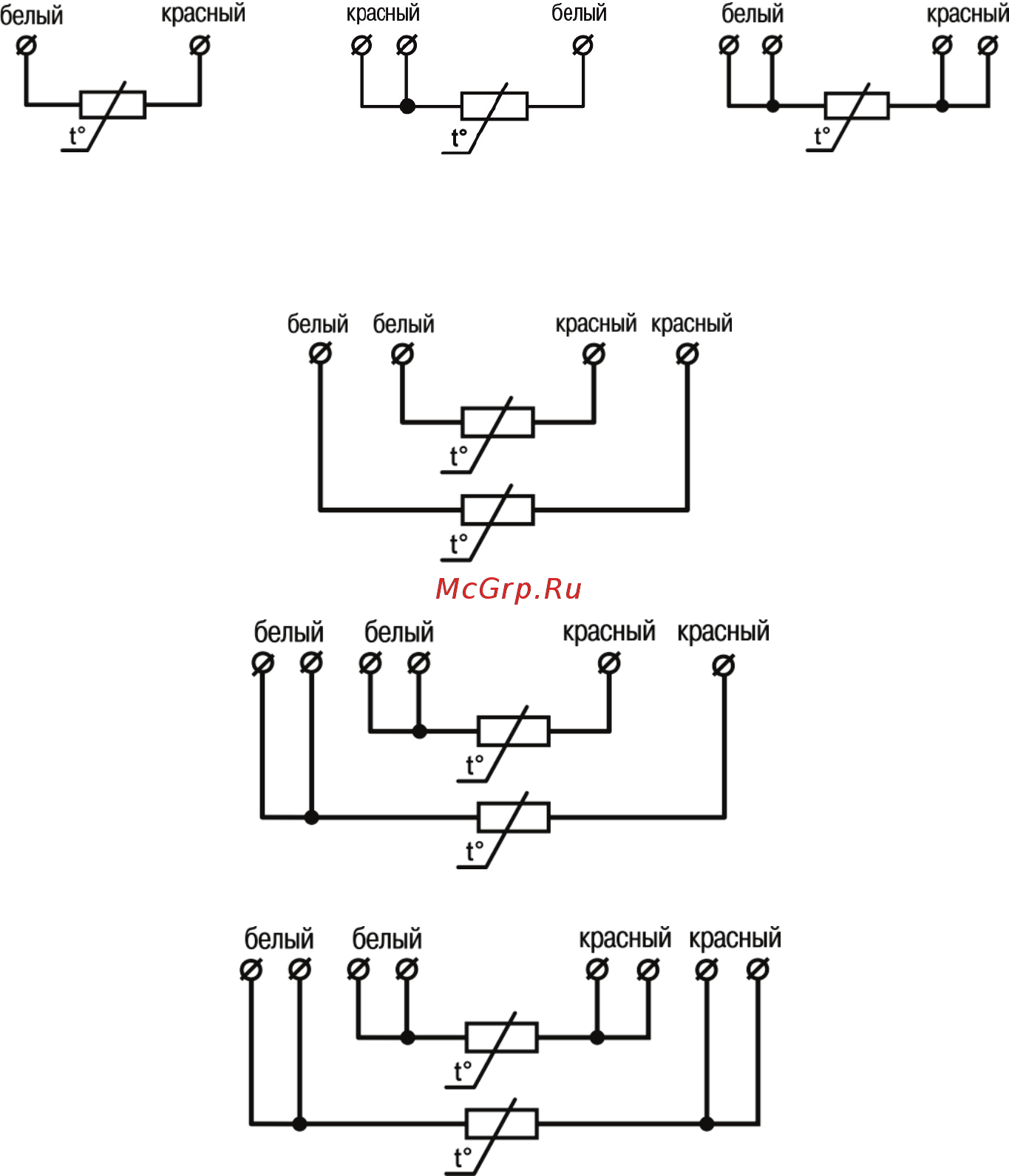

Схемы внутренних соединений проводов датчиков с кабельным выводом с
одним ЧЭ приведены на рисунке Г.1, с двумя ЧЭ – на рисунке Г.2.
а) двухпроводная б) трехпроводная в) четырехпроводная
Рисунок Г.1 – Схемы внутренних соединений проводов для датчиков типа
ДТС ХХ4 с одним ЧЭ
а) двухпроводная
б) трехпроводная
в) четырехпроводная
Рисунок Г.2 – Схемы внутренних соединений проводов для датчиков типа
ДТС ХХ4 с двумя ЧЭ
