16
Приложение Б. Конструктивные исполнения датчиков
с коммутационной головкой
Габаритные размеры конструктивных исполнений для датчиков с
коммутационной головкой приведены на рисунках Б.1 - Б.7 и в таблице Б.1.

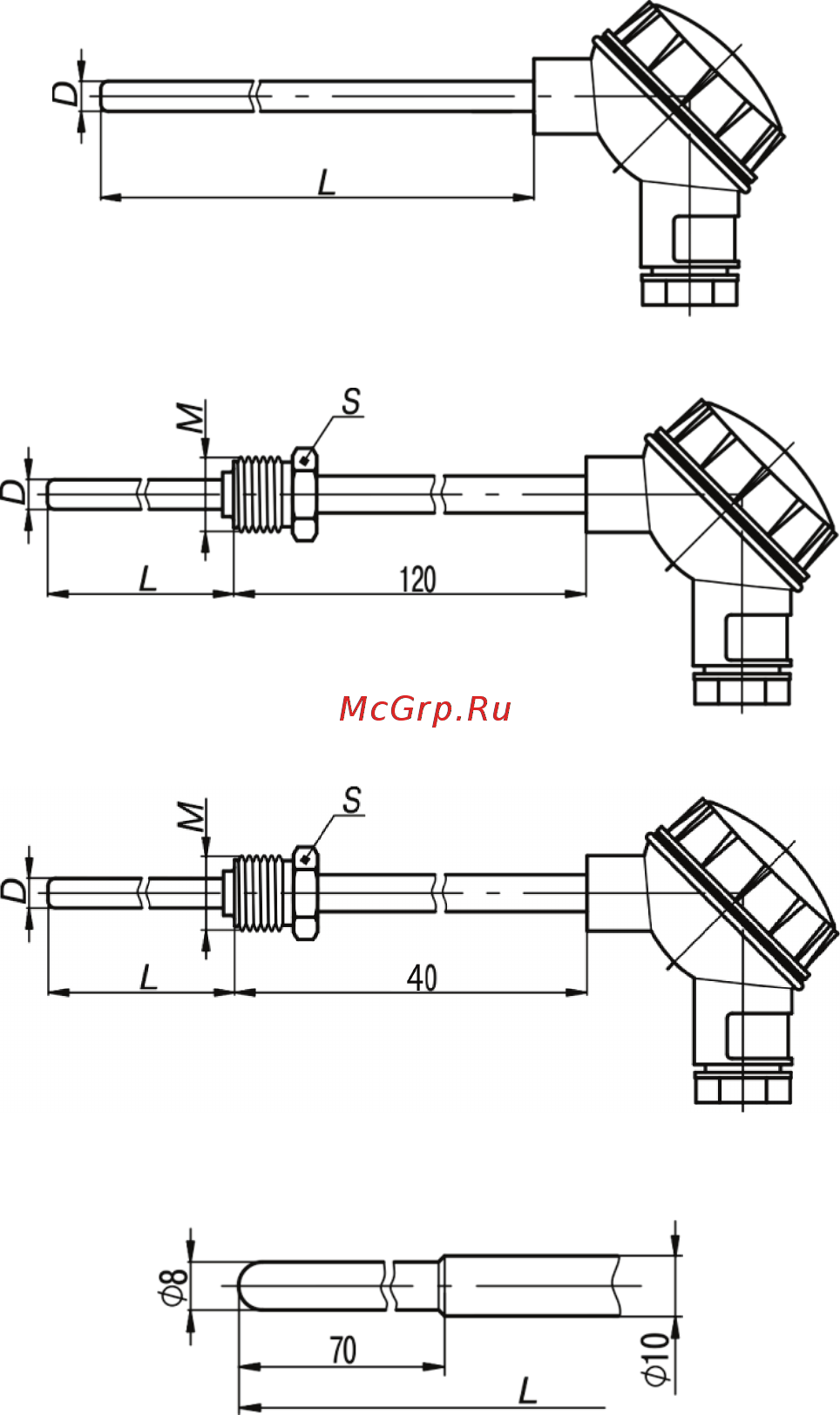

Рисунок Б.1 – Конструктивное исполнение 015 и 025
Рисунок Б.2 – Конструктивное исполнение 035, 045 и 145
Рисунок Б.3 – Конструктивное исполнение 335
Рисунок Б.4 – Конструктивное исполнение 055 (остальное см. рис. Б.2)
