Овен ДТСхх5 [20/28] Приложение в конструктивные исполнения коммутационных головок
![Овен ДТСхх5 [20/28] Приложение в конструктивные исполнения коммутационных головок](/views2/1483201/page20/bg14.png)
19
Приложение В. Конструктивные исполнения
коммутационных головок

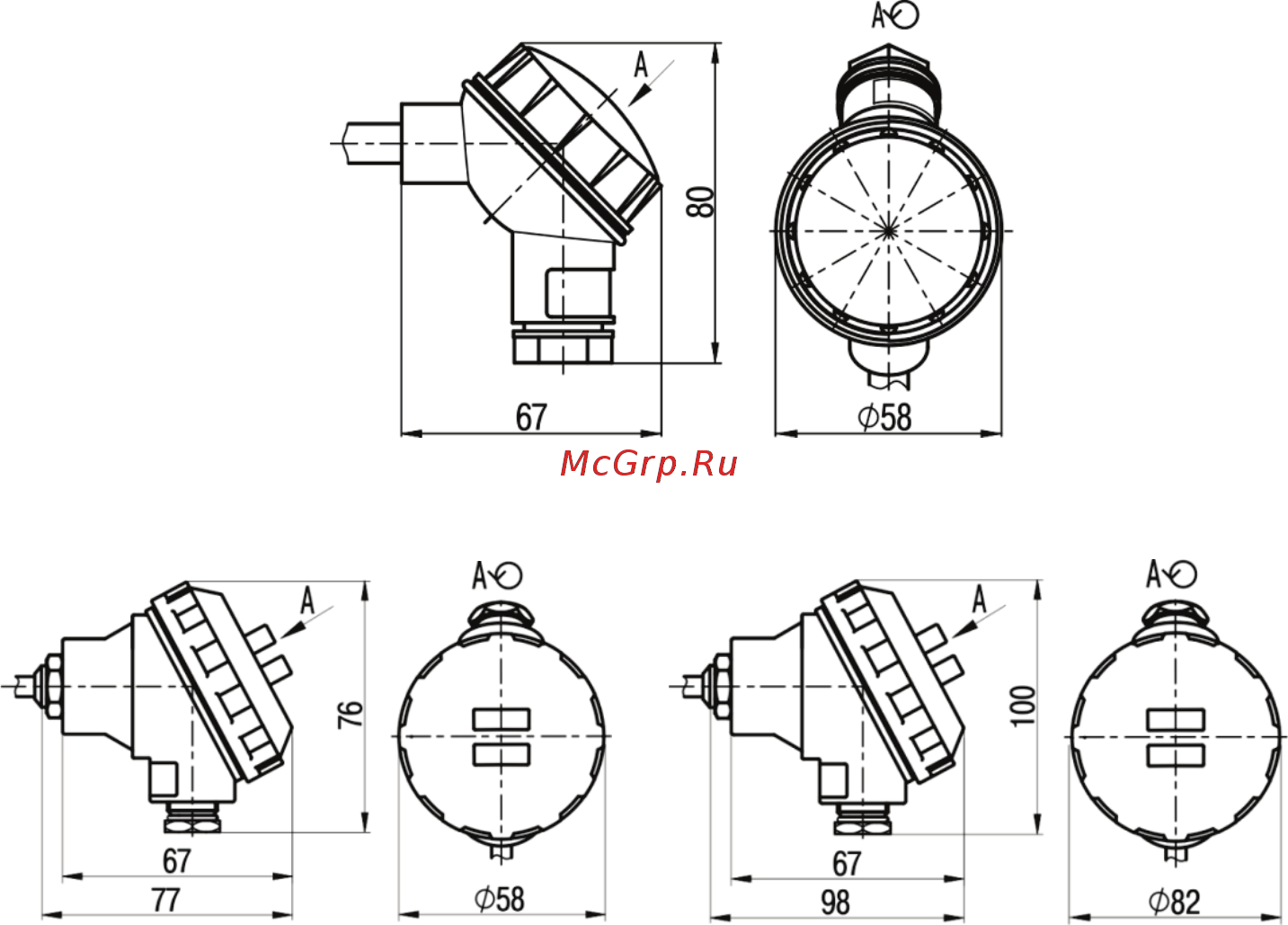

Габаритные размеры коммутационных головок датчиков ДТС ХХ5 приведены на
рисунках В.1 и В.2.
На рисунке В.3 приведены габаритные размеры для коммутационных головок
датчиков ДТС 125Л.
Рисунок В.1 – Коммутационная головка пластмассовая
a) стандартное исполнение
б) увеличенная
Рисунок В.2 – Коммутационная головка металлическая
