Овен МВУ8 [10/68] Выбор режима работы конфигуратора

4 Конфигурирование прибора

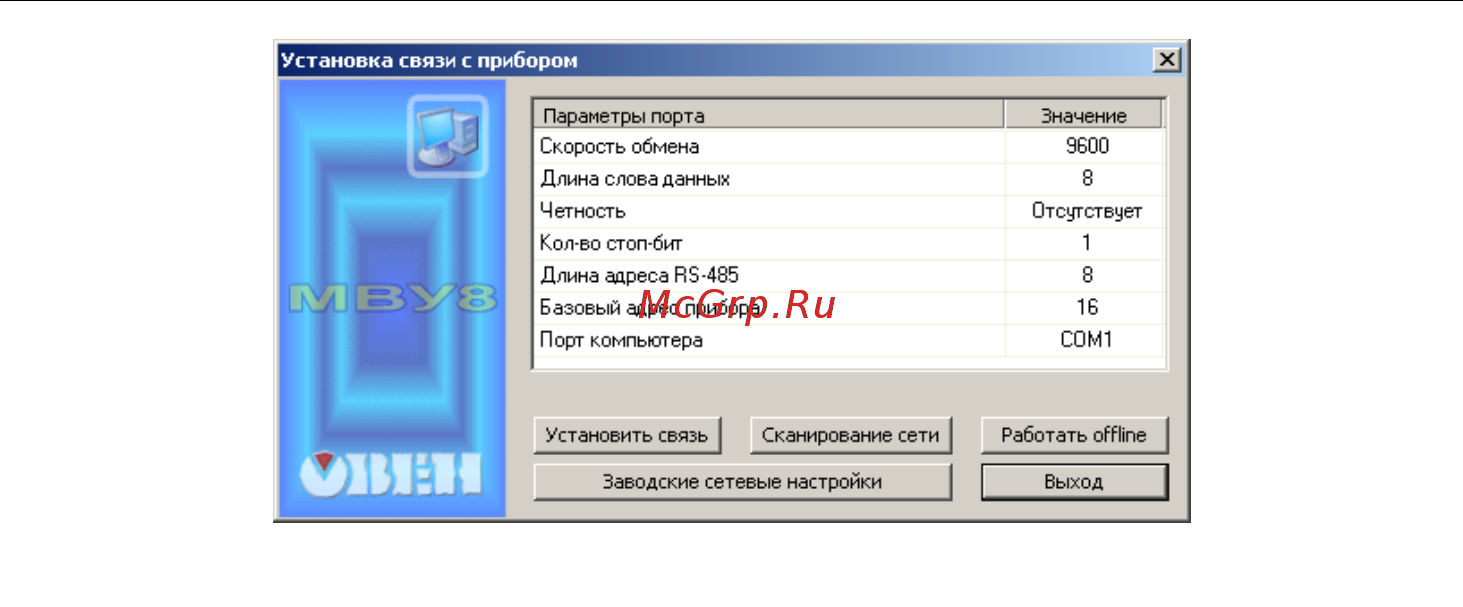

Рисунок 4.1

Вверху таблицы отображается информация о текущих значениях сетевых параметров

программы (наименование и значение параметра).

Если значения сетевых параметров прибора известны, следует задать их значения в сете-

вых параметрах программы. Для изменения значения параметра следует дважды щелкнуть

левой кнопкой мыши на требуемой строке списка параметров в столбце «Значение». Поле

ячейки таблицы перейдет в режим редактирования, после чего значение параметра может быть

изменено. В зависимости от типа редактируемого параметра новое значение может быть либо

введено c клавиатуры (например, «Базовый адрес прибора»), либо выбрано из раскрывающе-

гося списка (например, «Порт компьютера»). После задания требуемых значений сетевых па-

раметров программы следует нажать кнопку Установить связь. При первом отклике прибора

процедура установки связи прекращается.

Если значения сетевых параметров прибора не известны, следует нажать кнопку Скани-

рование сети и запустить процедуру сканирования сети с целью установки связи по всем до-

ступным протоколам, с перебором скоростей обмена, начиная со скорости обмена 2400 и далее

до скорости 115200 бит/с. Остальные сетевые параметры программы (четность, длина слова

данных и др.) в процессе сканирования не меняются. При первом отклике прибора сканирова-

ние прекращается.

Если установить связь с прибором не удается, необходимо восстановить заводские значе-

ния сетевых параметров прибора (см.п. 4.7), нажать кнопку Заводские сетевые настройки и

повторить попытку установбения связи.

При нажатии кнопки Работать offline попытки установить связь программы с прибором

прекращаются; открывается Окно выбора режима работы Конфигуратора (см. п. 4.4). При этом

режим автоматического чтения параметров сети отключается.

При нажатии кнопки Выход происходит выход из программы.

4.4 Выбор режима работы Конфигуратора

После запуска программы и установления связи с прибором открывается Окно выбора ре-

жима работы Конфигуратора (рисунок 4.2).

В открывшемся окне следует выбрать один из доступных режимов:

1) Режим доступа к параметрам МВУ8:
